本技術涉及一種地板，特別是一種多層復合地暖地板。

背景技術：

1、地暖地板是一種專為地暖系統設計的用于地面輻射供暖的地板材料。它能夠在低溫熱水或電熱膜等采暖條件下使用，均勻地將熱量傳遞到室內，并且具有良好的散熱性、耐熱性、環保性和安全性，提供舒適的居住環境。地暖地板通常會選擇特定的材質和厚度，以確保在長期高溫條件下不開裂、不脫膠、抗潮濕、不變形、不反翹。

2、傳統的地暖地板，在隔熱保溫層上固定地暖水管或地暖電纜，鋪上細石混凝土后直接安裝瓷磚，或待混凝土干燥后，鋪設地板，由于地暖水管或地暖電纜埋在地下，且一旦出現故障，整個地暖系統需重新安裝，而且若地板不平整，存在凹凸情況時，也會影響到地暖地板系統的安裝和供熱效果。

3、隨著技術的進步，模塊化的地暖地板應運而生。模塊化的地暖地板直接在地板內安裝地熱器，雖然可以較為方便地進行安裝和維護，但是熱傳遞以及保溫性能存在不足，且基材層與地面隔熱效果不好，容易造成能量的損失，造成資源浪費；另外，在模塊化的地板設計中，模塊地板的水平布置以及模塊地板之間同平面控制尤為重要，遇到不平整的地面，容易導致模塊之間的上表面不處于相同高度，就會影響地暖地板的安裝以及熱量的充分利用。

技術實現思路

1、本實用新型的目的在于，提供一種多層復合地暖地板。本實用新型具有便于調整地板高度位置，提高地板熱量利用率的特點。

2、本實用新型的技術方案：多層復合地暖地板，包括從下而上依次設置的調整層、防潮層、隔熱層和保溫層，所述調整層的底部設有若干安裝孔，安裝孔內設有螺管套，螺管套內螺紋連接有螺桿，螺桿的底部設有墊板；所述隔熱層的表面設有來回彎曲分布的嵌入槽，嵌入槽內安裝有地熱器；所述保溫層的底部和側部均設有橫縱交錯的溝槽。

3、前述的多層復合地暖地板中，所述地熱器采用加熱管或者加熱線，加熱管或者加熱線的兩端設有連接頭。

4、前述的多層復合地暖地板中，所述隔熱層的上表面位于地熱器的下方設有反射層。

5、前述的多層復合地暖地板中，所述反射層采用鋁箔反射膜。

6、前述的多層復合地暖地板中，所述防潮層的側面設有開槽，開槽內設有活性炭層。

7、前述的多層復合地暖地板中，所述保溫層采用擠塑板或者聚苯乙烯泡沫板。

8、前述的多層復合地暖地板中，所述墊板的底部設有減震層。

9、與現有技術相比，本實用新型的有益效果為：

10、本實用新型中設置的調整層通過螺桿和墊板來調整地板的高度，使其在不平整的地面上也能夠保持平衡位置，并使得各個地板水平調節相關聯，相鄰地板之間的上表面處于相同高度，從而保證地板正確、便捷安裝，熱量充分利用，減少地面處理措施；設置的防潮層避免地面的濕氣腐蝕地板，保證地板層以及地熱器的正常使用；設置的隔熱層上的嵌入槽使得地熱器嵌入式安裝，不僅提高地熱器的安裝穩定性，而且能夠減少熱量的向下損失，提高熱量利用效率；通過設置的保溫層能夠延長熱量的使用時間，并且在保溫層的底部設置橫縱交錯的溝槽，使得熱氣流流通通暢，將熱量均勻、高效地向上傳遞，保證傳熱效率和散熱均勻性，減少了地板熱變形拉力，有效解決多層復合翹曲的問題，提高使用壽命。

技術特征：

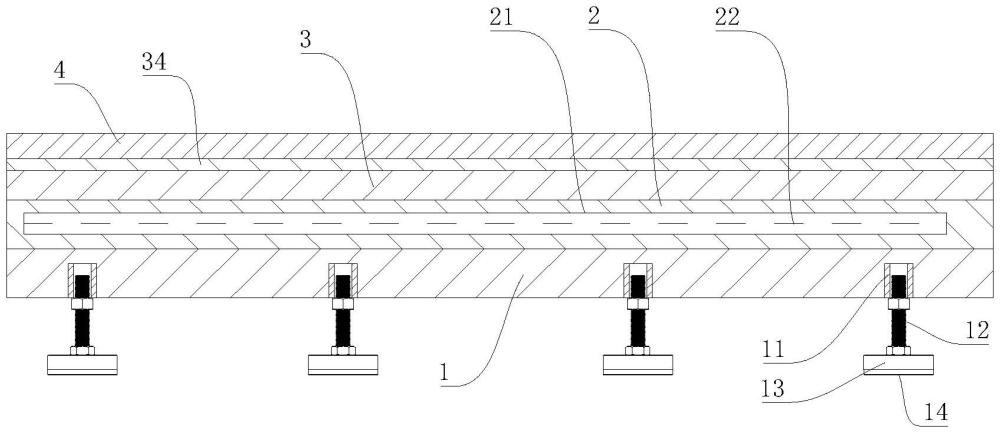

1.多層復合地暖地板，其特征在于：包括從下而上依次設置的調整層(1)、防潮層(2)、隔熱層(3)和保溫層(4)，所述調整層(1)的底部設有若干安裝孔，安裝孔內設有螺管套(11)，螺管套(11)內螺紋連接有螺桿(12)，螺桿(12)的底部設有墊板(13)；所述隔熱層(3)的表面設有來回彎曲分布的嵌入槽(31)，嵌入槽(31)內安裝有地熱器；所述保溫層(4)的底部和側部均設有橫縱交錯的溝槽(41)。

2.根據權利要求1所述的多層復合地暖地板，其特征在于：所述地熱器采用加熱管或者加熱線(32)，加熱管或者加熱線(32)的兩端設有連接頭(33)。

3.根據權利要求1所述的多層復合地暖地板，其特征在于：所述隔熱層(3)的上表面位于地熱器的下方設有反射層(34)。

4.根據權利要求3所述的多層復合地暖地板，其特征在于：所述反射層(34)采用鋁箔反射膜。

5.根據權利要求1所述的多層復合地暖地板，其特征在于：所述防潮層(2)的側面設有開槽(21)，開槽(21)內設有活性炭層(22)。

6.根據權利要求1所述的多層復合地暖地板，其特征在于：所述保溫層(4)采用擠塑板或者聚苯乙烯泡沫板。

7.根據權利要求1所述的多層復合地暖地板，其特征在于：所述墊板(13)的底部設有減震層(14)。

技術總結
本技術公開了一種多層復合地暖地板，包括從下而上依次設置的調整層(1)、防潮層(2)、隔熱層(3)和保溫層(4)，所述調整層(1)的底部設有若干安裝孔，安裝孔內設有螺管套(11)，螺管套(11)內螺紋連接有螺桿(12)，螺桿(12)的底部設有墊板(13)；所述隔熱層(3)的表面設有來回彎曲分布的嵌入槽(31)，嵌入槽(31)內安裝有地熱器；所述保溫層(4)的底部和側部均設有橫縱交錯的溝槽(41)。本技術具有便于調整地板高度位置，提高地板熱量利用率的特點。

技術研發人員：王靖波,許吉果
受保護的技術使用者：浙江大友木業有限公司
技術研發日：20240711
技術公布日：2025/4/28
