本技術涉及施工安裝裝置領域，尤其是涉及一種alc板安裝固定裝置。

背景技術：

1、alc板材作為一種輕質、高效、環保的建筑材料，在現代建筑領域得到了廣泛應用。然而，在alc板施工過程中，仍然存在一些不容忽視的缺點。工人在搬運、吊裝、定位和固定alc板過程中，由于材料體積較大，施工不便捷，特別是在alc板墻面垂直度和平整度調整時均使用木楔在alc板底部進行調整。但是木楔的使用浪費了木材，且調整過程中無法進行精準控制，主要依靠工人的熟練度進行調整和把控，這不僅要求工人的施工的操作熟練度，也增加了施工的難度。

2、現有的alc板施工及木楔塞縫調整存在以下缺點：木楔的制作浪費木材；木楔在alc板底部的塞墊，和對板材進行垂直度調整過程中，對工人的操作水平要求較高；木楔質地較軟，在施工過程中，特別是底部砂漿或者細石混凝土封堵時，木楔容易吸水變形，導致已經調整好的alc垂直度和平整度發生改變。alc板在安裝和位置校正過程中，多依靠工人或者機械進行調整，施工難度較大。

技術實現思路

1、為了克服上述現有技術中的缺陷，提供一種結構簡單，方便實用，用于alc板安裝和固定裝置

2、本實用新型的技術方案是這樣的：一種alc板安裝固定裝置，包括卡固調節裝置、可移動底板和螺栓組件；卡固調節裝置包括支撐連接板和限位件；支撐連接板通過限位件裝配在可移動底板的上表面；限位件設有兩個，裝配在支撐連接板的兩側；螺栓組件安裝在支撐連接板上，用于帶動支撐連接板在限位件上移動；通過卡固調節裝置中的限位件和螺栓組件，在安裝過程中對alc板的位置進行調整固定，確保alc板在安裝時達到精確的位置和高度，從而提高安裝精度；通過旋轉螺栓即可輕松調整alc板的位置，無需復雜的調整步驟和工具，從而提高了安裝效率。

3、作為優選的，支撐連接板包括卡固連接板和水平支撐板；水平支撐板垂直連接在卡固連接板的一側。增強支撐連接板的支撐強度，確保能穩固的支撐alc板。

4、作為優選的，限位件沿長度方向設有限位槽，卡固連接板與限位槽滑動連接。限位槽對卡固連接板起到了一定的約束作用，確保了卡固連接板在滑動過程中不會脫離限位槽，從而保持了連接的穩固性；方便安裝過程中對alc板進行微調，精確地控制alc板的位置。

5、作為優選的，水平支撐板的寬度小于卡固連接板的側面寬度。便于卡固連接板與限位槽連接。

6、作為優選的，可移動底板包括鋼板基座和多個滾輪；多個滾輪裝配在鋼板基座的下表面。相比直接讓鋼板基座與地面接觸并滑動，滾輪的設計大大減少了摩擦力和磨損。滾輪與地面之間的滾動摩擦遠小于滑動摩擦，這不僅可以延長可移動底板的使用壽命，還能降低移動時的噪音和能耗。

7、作為優選的，螺栓組件包括長螺栓和固定螺母；固定螺母裝配在卡固連接板的另一側，長螺栓與固定螺母螺紋連接，長螺栓的下端抵接在鋼板基座上。通過長螺桿在固定螺母內旋轉，帶動支撐連接板上下移動，提高alc板的裝配效率。

8、作為優選的，固定螺母設有多個，多個固定螺母垂直于地面縱向排列在卡固連接板的側面中部。實現更均勻的受力分布。這種布局可以確保長螺栓在擰緊過程中，卡固連接板受到的力是均勻且平衡的，從而避免了因受力不均而導致的變形或損壞。

9、作為優選的，還包括滾輪限位板，滾輪限位板裝配在地面，滾輪限位板與滾輪抵接，用于限制滾輪移動。防止?jié)L輪在不受控制的情況下脫離預設的軌道，造成裝置的不穩定或損壞。

10、作為優選的，限位槽和鋼板基座的連接處裝配有加強斜撐桿。加強限位槽和鋼板基座的連接強度。

11、作為優選的，限位槽側面設有刻度線。便于在使用過程中進行整體的標高和統一控制。

12、與現有技術相比，本實用新型具有如下有益效果：

13、一種alc板安裝固定裝置，通過鋼板基座下的多個滾輪可以輕松進行alc板的運輸和移動，簡化了alc板安裝過程中運輸和位置調整的工作，有利于工人進行操作，減少人工和機械消耗。

14、進一步的，alc板安裝固定裝置的使用可以避免木楔的使用，從而減少木材的損耗，且裝置可以重復利用，節能環保。

15、進一步的，通過對長螺栓的擰緊和擰松，就可以調節卡固調節裝置的高低位置，操作簡單、方便，對作業人員的技術水平要求較低使用僅需要在位置調整后對長螺栓擰緊或擰松，可輕松實現alc板局部位置的抬升和降低，使施工便捷、穩定、可靠。

16、進一步的，一種alc板安裝固定裝置使alc板材安裝過程的移動和調節方便和便捷，將原本對工人技術水平要求較高的施工作業，變?yōu)橐话阕鳂I(yè)人員就可以掌控的常規施工技能，降低施工難度。

17、本實用新型的其他特點和優點將會在下面的具體實施方式、附圖中詳細的揭露。

技術特征：

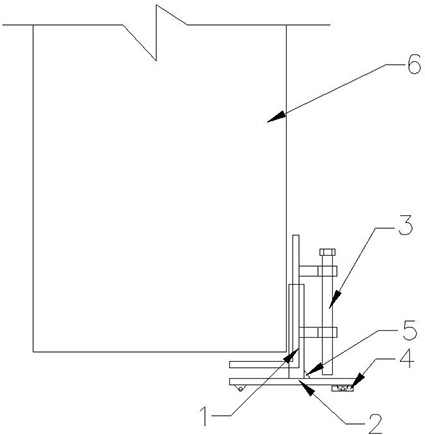

1.一種alc板安裝固定裝置，其特征在于：包括卡固調節裝置（1）、可移動底板（2）和螺栓組件（3）；所述卡固調節裝置（1）包括支撐連接板（11）和限位件（12）；支撐連接板（11）通過限位件（12）裝配在可移動底板（2）的上表面；限位件（12）設有兩個，裝配在支撐連接板（11）的兩側；螺栓組件（3）安裝在支撐連接板（11）上，用于帶動支撐連接板（11）在限位件（12）上移動。

2.根據權利要求1所述的一種alc板安裝固定裝置，其特征在于：所述支撐連接板（11）包括卡固連接板（111）和水平支撐板（112）；水平支撐板（112）垂直連接在卡固連接板（111）的一側。

3.根據權利要求1所述的一種alc板安裝固定裝置，其特征在于：所述限位件（12）沿長度方向設有限位槽（121），卡固連接板（111）與限位槽（121）滑動連接。

4.根據權利要求2所述的一種alc板安裝固定裝置，其特征在于：所述水平支撐板（112）的寬度小于卡固連接板（111）的側面寬度。

5.根據權利要求1所述的一種alc板安裝固定裝置，其特征在于：所述可移動底板（2）包括鋼板基座（21）和多個滾輪（22）；多個滾輪（22）裝配在鋼板基座（21）的下表面。

6.根據權利要求1所述的一種alc板安裝固定裝置，其特征在于：所述螺栓組件（3）包括長螺栓（31）和固定螺母（32）；固定螺母（32）裝配在卡固連接板（111）的另一側，長螺栓（31）與固定螺母（32）螺紋連接，長螺栓（31）的下端抵接在鋼板基座（21）上。

7.根據權利要求6所述的一種alc板安裝固定裝置，其特征在于：所述固定螺母（32）設有多個，多個固定螺母（32）垂直于地面縱向排列在卡固連接板（111）的側面中部。

8.根據權利要求1所述的一種alc板安裝固定裝置，其特征在于：還包括滾輪限位板（4），滾輪限位板（4）裝配在地面，滾輪限位板（4）與滾輪（22）抵接，用于限制滾輪（22）移動。

9.根據權利要求3所述的一種alc板安裝固定裝置，其特征在于：所述限位槽（121）和鋼板基座（21）的連接處裝配有加強斜撐桿（5）。

10.根據權利要求3所述的一種alc板安裝固定裝置，其特征在于：所述限位槽（121）側面設有刻度線。

技術總結
本技術公開了一種ALC板安裝固定裝置，包括卡固調節裝置、可移動底板和螺栓組件；卡固調節裝置包括支撐連接板和限位件；支撐連接板通過限位件裝配在可移動底板的上表面；限位件設有兩個，裝配在支撐連接板的兩側；螺栓組件安裝在支撐連接板上，用于帶動支撐連接板在限位件上移動；通過卡固調節裝置中的限位件和螺栓組件，在安裝過程中對ALC板的位置進行調整固定，確保ALC板在安裝時達到精確的位置和高度，從而提高安裝精度；通過旋轉螺栓即可輕松調整ALC板的位置，無需復雜的調整步驟和工具，從而提高了安裝效率。

技術研發人員：駱宇亭,姜王煒,常建偉,金哲,徐忠文,陳武強
受保護的技術使用者：浙江省三建建設集團有限公司
技術研發日：20240711
技術公布日：2025/4/28
