本技術涉及建筑水電安裝領域，尤其涉及一種建筑水電安裝輔助線畫取裝置。

背景技術：

1、在對建筑房屋進行裝修時需要安裝水電，方便住戶使用，而在水電安裝前，需要提前進行劃線，從而便于開槽等工作的進行。

2、在現有技術中，人們通常使用標尺桿對準墻壁需要劃線位置，并使畫線筆貼合墻壁與標尺桿之間，通過移動畫線筆，使畫線筆對墻壁進行劃線，但是在實際使用過程中，需要對墻壁上方進行劃線時，由于劃線位置較高，工作人員難以接觸到該高度的位置，不便于使用時，而且當工人通過攀爬的方式接觸到該位置高度后，劃線還需要工人移動位置，因而較為危險，因此，提出一種建筑水電安裝輔助線畫取裝置以解決上述問題。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的由于劃線位置較高，工作人員難以接觸到該高度的位置，不便于使用時，而且當工人通過攀爬的方式接觸到該位置高度后，劃線還需要工人移動位置，因而較為危險的缺點，而提出一種建筑水電安裝輔助線畫取裝置以解決上述問題。

2、為了解決現有技術存在的問題，本實用新型采用了如下技術方案：

3、一種建筑水電安裝輔助線畫取裝置，包括：

4、標尺桿和畫線筆，所述標尺桿頂部開設有設置槽，且設置槽內腔設置有移動組件，該移動組件包括：

5、驅動電機和旋轉螺桿，所述驅動電機的輸出端與旋轉螺桿一端固定連接，且旋轉螺桿另一端通過軸承轉動連接在標尺桿內腔中，所述驅動電機固定設置在標尺桿內壁中；

6、移動塊，其螺紋連接在旋轉螺桿外壁上，所述移動塊頂部固定設置有底座，且畫線筆通過安裝結構安裝在底座頂部。

7、優選地，所述安裝結構包括連接塊、第一夾緊塊和第二夾緊塊，所述連接塊內壁通過軸承轉動連接有雙向螺桿，且第一夾緊塊螺紋連接在雙向螺桿外壁一側，第二夾緊塊螺紋連接在雙向螺桿外壁另一側，所述畫線筆插接在第一夾緊塊和第二夾緊塊之間。

8、優選地，所述連接塊外壁活動插接有旋轉把手，且旋轉把手外壁與雙向螺桿外壁固定連接在一起。

9、優選地，所述旋轉把手外壁固定設置有旋轉板，且旋轉板外壁開設有卡槽，所述連接塊外壁固定設置有連接箱，所述連接箱內壁活動插接有定位桿，且定位桿一端卡接在對應的卡槽內。

10、優選地，所述連接箱內腔固定設置有擠壓彈簧，且擠壓彈簧另一端固定設置有推盤，所述推盤固定設置在定位桿外壁上。

11、優選地，所述底座頂部固定安裝有電動伸縮桿，且電動伸縮桿輸出端與連接塊外壁固定連接在一起。

12、優選地，所述標尺桿外壁固定粘黏有刻度標識線，所述標尺桿外壁開設有滑槽，所述底座外壁固定設置有指示牌，且指示牌穿過滑槽向外延伸。

13、優選地，所述標尺桿底部固定安裝有支撐桿，且支撐桿外壁固定設置有控制面板。

14、與現有技術相比，本實用新型的有益效果是：

15、1、在本實用新型中，通過設置標尺桿、畫線筆、連接塊、驅動電機、電動伸縮桿、支撐桿和控制面板的連接關系，使得工作人員通過手持支撐桿將標尺桿托舉至墻壁高處的需要畫線處，且通過操控控制面板，使驅動電機啟動帶動畫線筆移動，使畫線筆移動至墻壁的需要畫線處，再通過操控控制面板，啟動電動伸縮桿，使帶動畫線筆向墻壁處移動，使畫線筆筆尖貼在墻壁上，再通過啟動驅動電機，使底座帶動畫線筆移動，使畫線筆順著標尺桿與墻壁貼合的邊緣移動，對墻壁進行畫線，以此便于對墻壁較高處進行畫線，方便輔助后續建筑水電的安裝，且工人無需攀高，便于提高操作安全性。

16、2、在本實用新型中，通過設置連接塊、雙向螺桿、第一夾緊塊和第二夾緊塊的連接關系，使得工作人員通過轉動旋轉把手帶動第一夾緊塊和第二夾緊塊移動，使畫線筆松動，便于將畫線筆從第一夾緊塊和第二夾緊塊之間取下，方便畫線筆的拆卸、安裝，便于對使用完的畫線筆進行更換，方便使用。

技術特征：

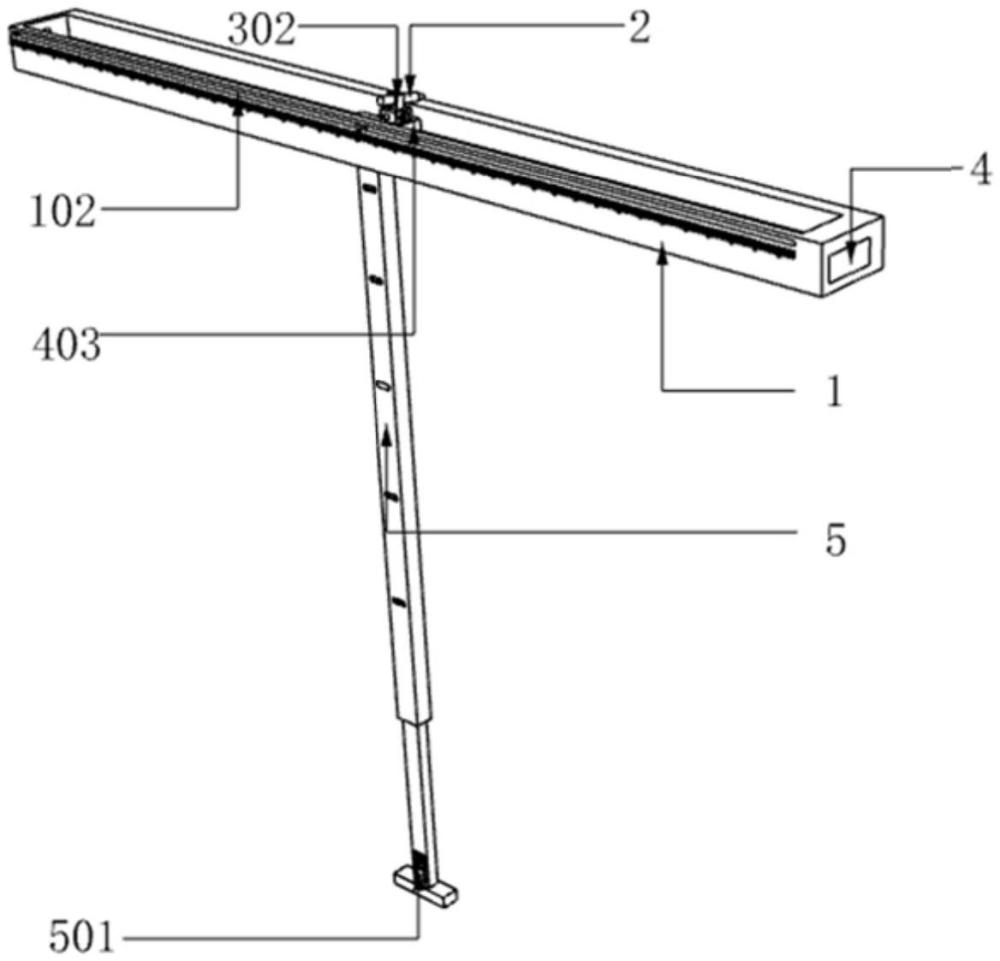

1.一種建筑水電安裝輔助線畫取裝置，包括標尺桿(1)和畫線筆(2)，其特征在于：所述標尺桿(1)頂部開設有設置槽，且設置槽內腔設置有移動組件，該移動組件包括：

2.根據權利要求1所述的一種建筑水電安裝輔助線畫取裝置，其特征在于：所述安裝結構包括連接塊(3)、第一夾緊塊(302)和第二夾緊塊(303)，所述連接塊(3)內壁通過軸承轉動連接有雙向螺桿(301)，且第一夾緊塊(302)螺紋連接在雙向螺桿(301)外壁一側，第二夾緊塊(303)螺紋連接在雙向螺桿(301)外壁另一側，所述畫線筆(2)插接在第一夾緊塊(302)和第二夾緊塊(303)之間。

3.根據權利要求2所述的一種建筑水電安裝輔助線畫取裝置，其特征在于：所述連接塊(3)外壁活動插接有旋轉把手(304)，且旋轉把手(304)外壁與雙向螺桿(301)外壁固定連接在一起。

4.根據權利要求3所述的一種建筑水電安裝輔助線畫取裝置，其特征在于：所述旋轉把手(304)外壁固定設置有旋轉板(305)，且旋轉板(305)外壁開設有卡槽(306)，所述連接塊(3)外壁固定設置有連接箱(307)，所述連接箱(307)內壁活動插接有定位桿(308)，且定位桿(308)一端卡接在對應的卡槽(306)內。

5.根據權利要求4所述的一種建筑水電安裝輔助線畫取裝置，其特征在于：所述連接箱(307)內腔固定設置有擠壓彈簧(310)，且擠壓彈簧(310)另一端固定設置有推盤(309)，所述推盤(309)固定設置在定位桿(308)外壁上。

6.根據權利要求1所述的一種建筑水電安裝輔助線畫取裝置，其特征在于：所述底座(403)頂部固定安裝有電動伸縮桿(404)，且電動伸縮桿(404)輸出端與連接塊(3)外壁固定連接在一起。

7.根據權利要求1所述的一種建筑水電安裝輔助線畫取裝置，其特征在于：所述標尺桿(1)外壁固定粘黏有刻度標識線(101)，所述標尺桿(1)外壁開設有滑槽(102)，所述底座(403)外壁固定設置有指示牌(405)，且指示牌(405)穿過滑槽(102)向外延伸。

8.根據權利要求1所述的一種建筑水電安裝輔助線畫取裝置，其特征在于：所述標尺桿(1)底部固定安裝有支撐桿(5)，且支撐桿(5)外壁固定設置有控制面板(501)。

技術總結
本技術公開了一種建筑水電安裝輔助線畫取裝置，涉及建筑水電安裝技術領域，包括標尺桿和畫線筆，所述標尺桿頂部開設有設置槽，且設置槽內腔設置有移動組件，該移動組件包括：驅動電機和旋轉螺桿。本技術的有益效果，工作人員通過手持支撐桿將標尺桿托舉至墻壁高處的需要畫線處，且通過操控控制面板，帶動畫線筆向墻壁處移動，使畫線筆筆尖貼在墻壁上，再通過啟動驅動電機，使底座帶動畫線筆移動，使畫線筆順著標尺桿與墻壁貼合的邊緣移動，對墻壁進行畫線，以此便于對墻壁較高處進行畫線，方便輔助后續建筑水電的安裝，且工人無需攀高，便于提高操作安全性。

技術研發人員：曾攻,周紅葉,張建,朱璨,周敏,朱培,李興闖,林慶
受保護的技術使用者：江蘇天輔建設工程有限公司
技術研發日：20240711
技術公布日：2025/4/28
