本技術屬于環保幕墻，特別是涉及一種可快速拆裝的環保幕墻。

背景技術：

1、幕墻是建筑的外墻圍護，不承重，像幕布一樣掛上去，故又稱為帷幕墻，是現代大型和高層建筑常用的帶有裝飾效果的輕質墻體，環保幕墻在現代建筑中應用廣泛，尤其是在高層建筑和商業建筑中，幕墻不僅具有美觀的外觀，還能有效地隔熱、隔音和防風雨。

2、然而，幕墻系統在安裝的過程中往往需要大量的人工和時間，幕墻系統在安裝和拆卸過程中較為復雜、耗時，且單元化幕墻系統，單元間相互牽制，不便在上層幕墻未拆卸的情況下，對下層幕墻進行拆裝，為此，需要提供一種可快速拆裝的環保幕墻，采用重力下扣的方式，對幕墻進行支撐，通過防脫螺栓進行緊固，且為幕墻上下預留位移空間，便于對幕墻進行拆裝。

技術實現思路

1、本實用新型的目的是提供一種可快速拆裝的環保幕墻，采用重力下扣的方式，對幕墻進行支撐，通過防脫螺栓進行緊固，且為幕墻上下預留位移空間，便于對幕墻進行拆裝，以解決上述技術問題。

2、本實用新型解決上述技術問題的技術方案如下：一種可快速拆裝的環保幕墻，包括橫向支撐梁：所述橫向支撐梁的數量為四個，垂直方向兩個所述橫向支撐梁之間設置有鋁合金包邊，所述鋁合金包邊的內腔固定安裝有幕墻板，兩個所述鋁合金包邊之間設置有豎向支撐梁，所述鋁合金包邊的后側設置有安裝組件，所述安裝組件包括焊接在鋁合金包邊后側兩端的多個t形卡塊，所述豎向支撐梁前側的兩端均焊接有定位卡槽，所述t形卡塊卡合在定位卡槽的內腔，所述定位卡槽的前側開設有多個與t形卡塊相適配的預留槽，所述鋁合金包邊頂部和底部的兩側均焊接有角板。

3、優選的，所述橫向支撐梁前側的兩端均焊接有螺栓，所述螺栓貫穿至角板的內腔，所述螺栓的前端螺紋連接有螺帽，所述螺帽的后側緊密壓合在角板的表面。

4、優選的，所述豎向支撐梁前側的兩端均固定連接有第一卡條，所述豎向支撐梁的前側卡合有第一蓋板，所述第一蓋板套設在兩個第一卡條的表面。

5、優選的，所述橫向支撐梁前側的頂部和底部均固定連接有多個第二卡條，所述橫向支撐梁的前側卡合有第二蓋板，所述第二蓋板套設在第二卡條的表面。

6、優選的，所述角板內腔的頂部開設有圓形通孔，所述螺帽的后端卡合在圓形通孔的內腔。

7、優選的，所述第一蓋板后側的兩端均填充有密封層，所述密封層為耐候硅酮密封膠。

8、1、本實用新型的有益效果是：本實用新型通過橫向支撐梁和豎向支撐梁的配合使用，為幕墻板提供安裝平臺，隨后通過鋁合金包邊和安裝組件的配合使用，對鋁合金包邊及幕墻板進行安裝固定，最后通過第一蓋板和第二蓋板的配合使用，對橫向支撐梁和豎向支撐梁進行遮蔽，即可達到安裝穩定和便于拆裝的目的。

9、2、本實用新型通過螺栓和螺帽的配合使用，對角板進行固定，使得鋁合金包邊和幕墻板得以安裝穩固，同時在圓形通孔和螺帽的配合使用下，對角板進行限位固定，從而防止鋁合金包邊和幕墻板發生下沉。

10、3、本實用新型通過第一蓋板和第二蓋板的配合使用，對橫向支撐梁和豎向支撐梁的前側進行遮蔽，從而防止水分和灰塵侵入，對螺栓、螺帽和角板進行遮蔽保護。

技術特征：

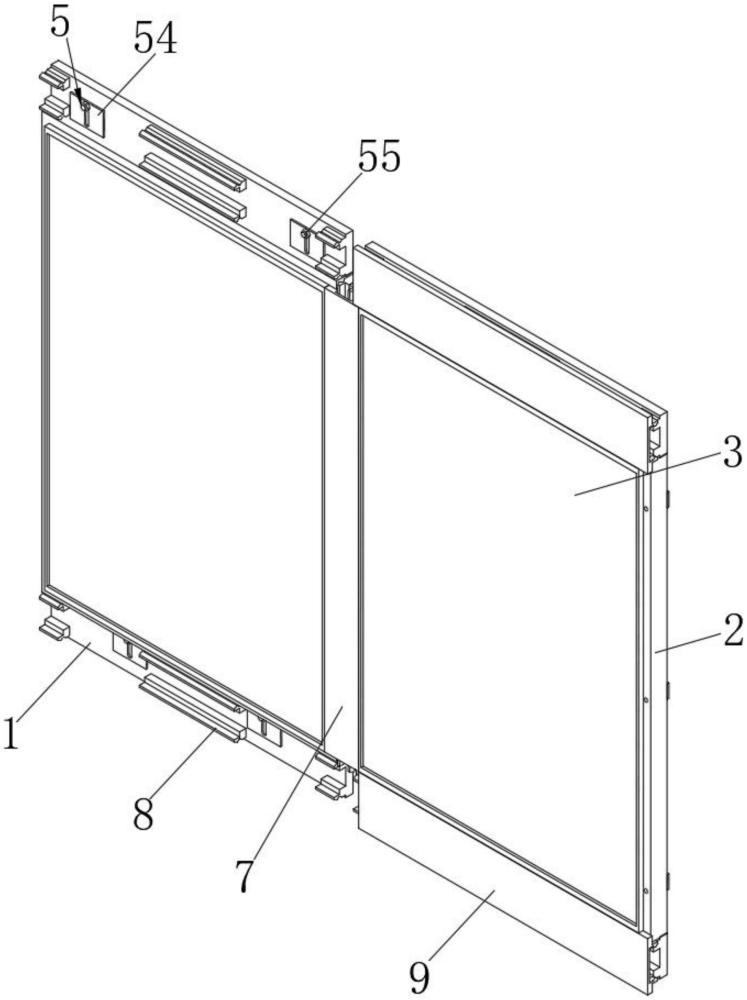

1.一種可快速拆裝的環保幕墻，其特征在于，包括橫向支撐梁(1)：所述橫向支撐梁(1)的數量為四個，垂直方向兩個所述橫向支撐梁(1)之間設置有鋁合金包邊(2)，所述鋁合金包邊(2)的內腔固定安裝有幕墻板(3)，兩個所述鋁合金包邊(2)之間設置有豎向支撐梁(4)，所述鋁合金包邊(2)的后側設置有安裝組件(5)，所述安裝組件(5)包括焊接在鋁合金包邊(2)后側兩端的多個t形卡塊(51)，所述豎向支撐梁(4)前側的兩端均焊接有定位卡槽(52)，所述t形卡塊(51)卡合在定位卡槽(52)的內腔，所述定位卡槽(52)的前側開設有多個與t形卡塊(51)相適配的預留槽(53)，所述鋁合金包邊(2)頂部和底部的兩側均焊接有角板(54)。

2.根據權利要求1所述的一種可快速拆裝的環保幕墻，其特征在于，所述橫向支撐梁(1)前側的兩端均焊接有螺栓(55)，所述螺栓(55)貫穿至角板(54)的內腔，所述螺栓(55)的前端螺紋連接有螺帽(56)，所述螺帽(56)的后側緊密壓合在角板(54)的表面。

3.根據權利要求2所述的一種可快速拆裝的環保幕墻，其特征在于，所述豎向支撐梁(4)前側的兩端均固定連接有第一卡條(6)，所述豎向支撐梁(4)的前側卡合有第一蓋板(7)，所述第一蓋板(7)套設在兩個第一卡條(6)的表面。

4.根據權利要求3所述的一種可快速拆裝的環保幕墻，其特征在于，所述橫向支撐梁(1)前側的頂部和底部均固定連接有多個第二卡條(8)，所述橫向支撐梁(1)的前側卡合有第二蓋板(9)，所述第二蓋板(9)套設在第二卡條(8)的表面。

5.根據權利要求4所述的一種可快速拆裝的環保幕墻，其特征在于，所述角板(54)內腔的頂部開設有圓形通孔(10)，所述螺帽(56)的后端卡合在圓形通孔(10)的內腔。

6.根據權利要求5所述的一種可快速拆裝的環保幕墻，其特征在于，所述第一蓋板(7)后側的兩端均填充有密封層(11)，所述密封層(11)為耐候硅酮密封膠。

技術總結
本技術公開了一種可快速拆裝的環保幕墻，包括橫向支撐梁：所述橫向支撐梁的數量為四個，垂直方向兩個所述橫向支撐梁之間設置有鋁合金包邊，所述鋁合金包邊的內腔固定安裝有幕墻板，兩個所述鋁合金包邊之間設置有豎向支撐梁，所述鋁合金包邊的后側設置有安裝組件，所述安裝組件包括焊接在鋁合金包邊后側兩端的多個T形卡塊。本技術通過橫向支撐梁和豎向支撐梁的配合使用，為幕墻板提供安裝平臺，隨后通過鋁合金包邊和安裝組件的配合使用，對鋁合金包邊及幕墻板進行安裝固定，最后通過第一蓋板和第二蓋板的配合使用，對橫向支撐梁和豎向支撐梁進行遮蔽，即可達到安裝穩定和便于拆裝的目的。

技術研發人員：陳曉嵐,陳俊,楊超
受保護的技術使用者：上海諄晟幕墻科技有限公司
技術研發日：20240725
技術公布日：2025/4/28
