本技術屬于腳手架連接結構，尤其涉及一種建筑工程用腳手架連接結構。

背景技術：

1、建筑工程是指通過對各類房屋建筑及其附屬設施的建造和與其配套的線路、管道、設備的安裝活動所形成的工程實體；其中，“房屋建筑”指有頂蓋、梁柱、墻壁、基礎以及能夠形成內部空間，滿足人們生產、居住、學習、公共活動需要的工程；在建筑工程中，腳手架作為一種臨時性結構，其設計和搭建對于整個施工過程的安全和效率具有重要影響；而腳手架的連接結構則是確保其穩定性和安全性的關鍵因素；在施工過程中，工人們需要在高處進行各種作業，如砌筑、抹灰、安裝等；腳手架的搭建使得這些作業能夠在一個穩定、安全的環境中進行，從而保障了工人的生命安全；腳手架通常由多個部件組成，如立桿、橫桿、斜桿等；這些部件需要通過連接結構進行固定和連接，形成一個穩定的整體；連接結構的穩定性和牢固性對于腳手架的整體安全性至關重要。

2、現有技術存在的問題是：現有的腳手架在安裝時都是由緊固環和螺栓配合來對其固定，這樣在對其安裝連接時還需要擰螺栓，從而就比較麻煩還不方便后續對其進行拆卸的問題。

技術實現思路

1、針對現有技術存在的問題，本實用新型提供了一種建筑工程用腳手架連接結構，具備便與對腳手架進行安裝連接和拆卸的優點，解決了現有的腳手架在安裝時都是由緊固環和螺栓配合來對其固定，這樣在對其安裝連接時還需要擰螺栓，從而就比較麻煩還不方便后續對其進行拆卸的問題。

2、本實用新型是這樣實現的，一種建筑工程用腳手架連接結構，包括立桿和橫桿，所述橫桿的數量為四個，且分別均勻設置在所述立桿中端，所述立桿中端設置有固定裝置，四個所述橫桿通過所述固定裝置與所述立桿連接。

3、作為本實用新型優選的所述固定裝置包括下壓蓋組件、上壓蓋組件、連接組件和銷軸組件，所述下壓蓋組件套設在所述立桿中端，所述上壓蓋組件設置在所述下壓蓋組件上方，所述連接組件的數量為四個，且分別均勻設置在所述下壓蓋組件內，所述銷軸組件的數量為四個，且分別設置在四個所述連接組件內部，通過設置固定裝置，用來將立桿和四個橫桿進行連接的作用，具有便于對腳手架進行安裝和拆裝是效果，節省了人力還提高的工作效力。

4、作為本實用新型優選的所述下壓蓋組件包括底蓋和固定槽，所述底蓋套設在所述立桿中端表面，且與所述立桿固定連接，所述固定槽開設在所述底蓋上表面，通過設置下壓蓋組件，用于對連接組件進行放置和卡接的作用，具有便于對連接組件進行連接的作用。

5、作為本實用新型優選的所述上壓蓋組件包括頂蓋、滑動桿、固定盤和推簧，所述頂蓋設置在底蓋上方，且套設在所述立桿表面，并與所述立桿滑動連接，所述固定盤設置在所述頂蓋上方，且套設在所述立桿表面，并與所述立桿固定連接，所述滑動桿的數量為四個，且下端分別均勻固定連接在所述底蓋上表面，所述滑動桿上端貫穿所述頂蓋，并與所述固定盤下表面固定連接，所述推簧的數量為四個，且分別套設在四個所述滑動桿表面，且上下兩端分別與所述固定盤下表面和頂蓋上表面固定連接，所述頂蓋下表面同樣開設有固定槽，通過設置上壓蓋組件，用來對連接組件進行進一步再固定的作用，具有對連接組件內側端進行卡接固定的作用，還具有便于安裝連接和拆卸的作用。

6、作為本實用新型優選的所述連接組件包括卡板、連接桿和連接套筒，所述固定盤設置在所述固定槽內，且與所述固定槽活動連接，所述連接桿固定連接在所述卡板外側表面，所述連接套筒套設在所述連接桿一端，且與所述連接桿固定連接，通過設置連接組件，用來對橫桿進行連接的作用，具有將與其連接后的橫桿與下壓蓋組件和上壓蓋組件進行連接固定作用。

7、作為本實用新型優選的所述銷軸組件包括銷孔、銷桿、卡接槽和固定塊，所述銷孔開設在所述連接套筒一端，上下兩端分別貫通所述連接套筒，所述銷桿設置在所述銷孔內，且上下兩端分別延伸出所述銷孔，所述卡接槽開設在所述銷桿下端，所述固定塊設置在所述卡接槽內，且與所述卡接槽活動連接，通過設置銷軸組件，用來將橫桿與連接組件進行固定的作用，將橫桿固定在連接套筒內。

8、作為本實用新型優選的，所述頂蓋上端表面固定連接有一圈防滑環，通過在頂蓋上端表面設置一圈防滑環，用于在對頂蓋向上提動時來防滑的作用。

9、與現有技術相比，本實用新型的有益效果如下：

10、1、本實用新型通過設置立桿、橫桿、固定裝置、下壓蓋組件、底蓋、固定槽、上壓蓋組件、頂蓋、滑動桿、固定盤、推簧、連接組件、卡板、連接桿、連接套筒、銷軸組件、銷孔、銷桿、卡接槽、固定塊和防滑環的配合使用，解決了現有的腳手架在安裝時都是由緊固環和螺栓配合來對其固定，這樣在對其安裝連接時還需要擰螺栓，從而就比較麻煩還不方便后續對其進行拆卸的問題。

11、2、本實用新型通過設置固定裝置，用來將立桿和四個橫桿進行連接的作用，具有便于對腳手架進行安裝和拆裝是效果，節省了人力還提高的工作效力。

技術特征：

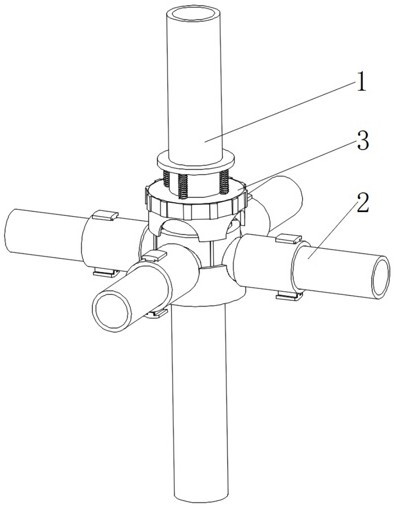

1.一種建筑工程用腳手架連接結構，包括立桿（1）和橫桿（2），所述橫桿（2）的數量為四個，且分別均勻設置在所述立桿（1）中端，其特征在于：所述立桿（1）中端設置有固定裝置（3），四個所述橫桿（2）通過所述固定裝置（3）與所述立桿（1）連接。

2.如權利要求1所述的一種建筑工程用腳手架連接結構，其特征在于：所述固定裝置（3）包括下壓蓋組件（31）、上壓蓋組件（32）、連接組件（33）和銷軸組件（34），所述下壓蓋組件（31）套設在所述立桿（1）中端，所述上壓蓋組件（32）設置在所述下壓蓋組件（31）上方，所述連接組件（33）的數量為四個，且分別均勻設置在所述下壓蓋組件（31）內，所述銷軸組件（34）的數量為四個，且分別設置在四個所述連接組件（33）內部。

3.如權利要求2所述的一種建筑工程用腳手架連接結構，其特征在于：所述下壓蓋組件（31）包括底蓋（311）和固定槽（312），所述底蓋（311）套設在所述立桿（1）中端表面，且與所述立桿（1）固定連接，所述固定槽（312）開設在所述底蓋（311）上表面。

4.如權利要求3所述的一種建筑工程用腳手架連接結構，其特征在于：所述上壓蓋組件（32）包括頂蓋（321）、滑動桿（322）、固定盤（323）和推簧（324），所述頂蓋（321）設置在底蓋（311）上方，且套設在所述立桿（1）表面，并與所述立桿（1）滑動連接，所述固定盤（323）設置在所述頂蓋（321）上方，且套設在所述立桿（1）表面，并與所述立桿（1）固定連接，所述滑動桿（322）的數量為四個，且下端分別均勻固定連接在所述底蓋（311）上表面，所述滑動桿（322）上端貫穿所述頂蓋（321），并與所述固定盤（323）下表面固定連接，所述推簧（324）的數量為四個，且分別套設在四個所述滑動桿（322）表面，且上下兩端分別與所述固定盤（323）下表面和頂蓋（321）上表面固定連接，所述頂蓋（321）下表面同樣開設有固定槽（312）。

5.如權利要求4所述的一種建筑工程用腳手架連接結構，其特征在于：所述連接組件（33）包括卡板（331）、連接桿（332）和連接套筒（333），所述固定盤（323）設置在所述固定槽（312）內，且與所述固定槽（312）活動連接，所述連接桿（332）固定連接在所述卡板（331）外側表面，所述連接套筒（333）套設在所述連接桿（332）一端，且與所述連接桿（332）固定連接。

6.如權利要求5所述的一種建筑工程用腳手架連接結構，其特征在于：所述銷軸組件（34）包括銷孔（341）、銷桿（342）、卡接槽（343）和固定塊（344），所述銷孔（341）開設在所述連接套筒（333）一端，上下兩端分別貫通所述連接套筒（333），所述銷桿（342）設置在所述銷孔（341）內，且上下兩端分別延伸出所述銷孔（341），所述卡接槽（343）開設在所述銷桿（342）下端，所述固定塊（344）設置在所述卡接槽（343）內，且與所述卡接槽（343）活動連接。

7.如權利要求4所述的一種建筑工程用腳手架連接結構，其特征在于：所述頂蓋（321）上端表面固定連接有一圈防滑環（4）。

技術總結
本技術公開了一種建筑工程用腳手架連接結構，包括立桿和橫桿，所述橫桿的數量為四個，且分別均勻設置在所述立桿中端，所述立桿中端設置有固定裝置，四個所述橫桿通過所述固定裝置與所述立桿連接。本技術通過設置立桿、橫桿、固定裝置、下壓蓋組件、底蓋、固定槽、上壓蓋組件、頂蓋、滑動桿、固定盤、推簧、連接組件、卡板、連接桿、連接套筒、銷軸組件、銷孔、銷桿、卡接槽、固定塊和防滑環的配合使用，解決了現有的腳手架在安裝時都是由緊固環和螺栓配合來對其固定，這樣在對其安裝連接時還需要擰螺栓，從而就比較麻煩還不方便后續對其進行拆卸的問題。

技術研發人員：夏偉,于冬梅,徐劍鋒,孫繼鵬,李廣豐
受保護的技術使用者：黑龍江省冠匠建筑勞務有限公司
技術研發日：20240715
技術公布日：2025/4/28
