本技術涉及混凝土振搗，尤其涉及一種方樁預制件振搗裝置。

背景技術：

1、振搗指的是對卸入澆筑倉內的混凝土拌和物進行振動搗實的工序，排除其中氣泡，進行搗固，使混凝土密實結合，消除混凝土的蜂窩麻面等現象，以提高其強度，保證混凝土構件的質量。

2、振搗器，主要有電動機、柔性軸、振動棒構成，由電動機通過柔性軸驅動偏心式振動子，在振動棒體內旋轉，產生慣性離心力以振動搗實混凝土。

3、方樁預制件在制作過程中，首先將攪拌好的混凝土倒入提前準備的模具內，由于方樁預制件的長度較大，所以在振搗時需要多名施工者各持一個振動棒實施振搗，但是這樣的振搗方式，存在一個弊端就是：由于振動棒自身具有較大的重量，因此在振搗時施工者一方面需要承受來自振動棒自身的重量，另一方面需要不斷的在混凝土中移動振動棒的位置，避免漏振的發生，同時還要承受振動棒的振動，因此在這種工況下作業對施工者的勞動強度非常大，需要耗費較大的體力，當體力下降后則進一步的就會降低振搗的效率和質量。

4、因此本實用新型提出了一種方樁預制件振搗裝置，用于降低施工者振搗時的勞動強度，提高振搗效率和質量。

技術實現思路

1、針對上述技術問題，本實用新型提供了一種方樁預制件振搗裝置，用于解決現有振搗時施工者一方面需要承受來自振動棒自身的重量，另一方面需要不斷的在混凝土中移動振動棒的位置，避免漏振的發生，同時還要承受振動棒的振動，因此對施工者的勞動強度非常大，需要耗費較大的體力，進一步的就會降低振搗的效率和質量的問題。

2、本實用新型的上述技術目的是通過以下技術方案得以實現的：

3、一種方樁預制件振搗裝置，包括滑座，所述滑座上滑動設有門架，所述門架的頂部設有第一滑軌，所述第一滑軌上滑動設有第一滑架，所述門架位于第一滑軌的一端設有第一位移電機，所述第一滑架垂直于第一滑軌的長度方向設有第二滑軌，所述第二滑軌上滑動設有第二滑架，所述第一滑架上設有控制第二滑架滑動的第二位移電機，所述第二滑架上豎向設有第三滑軌，所述第三滑軌上滑動設有第一滑板，且第二滑架上設有控制第一滑板滑動的第三位移電機，所述第三位移電機的輸出端設有第一絲杠，所述第一滑板上可拆卸安裝有支撐臂，所述支撐臂遠離第一滑板的一端夾持有振動棒，所述振動棒上連接有柔性導管，所述柔性導管的另一端設有振動電機，所述振動電機固定于第一滑架上；

4、所述柔性導管與振動棒的結合部設有夾座，所述支撐臂位于夾座的位置開設有夾口，所述夾座位于夾口內，所述夾口的前后兩端分別設有插座和導向座，所述插座靠近導向座的一側開設有插孔，所述導向座上貫通開設有導向孔，所述導向孔與插孔之間穿設有壓臂。

5、進一步地，所述夾座包括對稱設置的第一夾塊和第二夾塊，所述第一夾塊與第二夾塊之間設有連接螺栓，所述連接螺栓的螺帽與夾座的外壁齊平。

6、進一步地，所述第一夾塊和第二夾塊相互靠近的一側設有若干夾持凸起。

7、進一步地，所述插座位于插孔內設有磁塊。

8、進一步地，所述門架的一側設有夾套，所述夾套內安裝有清洗裝置，所述清洗裝置包括清洗臂，所述清洗臂的一端與水泵連接，另一端連接有清洗環，所述清洗環的內壁上圓周開設有噴水口。

9、進一步地，所述夾套的一端連接有第二滑板，所述第二滑板的一側滑動配合有第四滑軌，所述第四滑軌固定于門架，所述第二滑板上豎向配有第二絲杠，所述第二絲杠的一端連接有第四位移電機。

10、進一步地，所述夾口為矩形結構。

11、進一步地，所述夾口的底部設有抵接部，所述抵接部的中央貫通開設有通過孔。

12、綜上所述，本實用新型的有益技術效果為：

13、(1)利用支撐臂上的夾口將夾持有振動棒的夾座置于其中，同時利用壓臂對夾座進行向上的限位實現振動棒在支撐臂上的可拆卸連接，同時利用第一位移電機、第二位移電機和第三位移電機帶動振動棒實現前、后、左、右、上、下位置的移動，進而完全取代了人力振搗，不僅減輕的施工者的勞動強度，同時也提高了振搗的效率和質量。

14、(2)利用清洗臂及清洗環能夠對使用后的振動棒進行全方位的清洗，防止混凝土粘黏在振動棒上以增加整體的重量和影響后續的振搗效率。

15、(3)利用第四位移電機通過第二絲杠帶動清洗裝置上下移動，進而通過清洗環能夠對振動棒進行圓周和上下的徹底清洗，同時也代替了人力清洗。

技術特征：

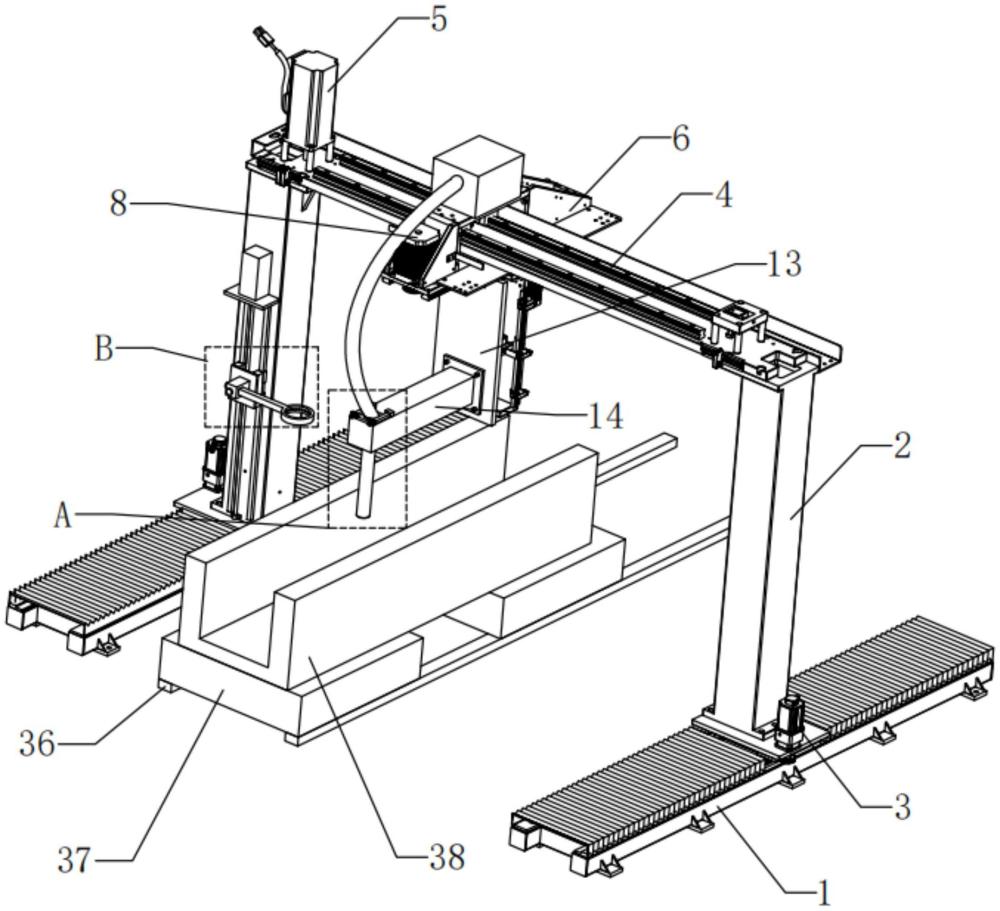

1.一種方樁預制件振搗裝置，包括滑座(1)，所述滑座(1)上滑動設有門架(2)，所述門架(2)的頂部設有第一滑軌(4)，所述第一滑軌(4)上滑動設有第一滑架(6)，所述門架(2)位于第一滑軌(4)的一端設有第一位移電機(5)，所述第一滑架(6)垂直于第一滑軌(4)的長度方向設有第二滑軌(7)，所述第二滑軌(7)上滑動設有第二滑架(9)，所述第一滑架(6)上設有控制第二滑架(9)滑動的第二位移電機(8)，所述第二滑架(9)上豎向設有第三滑軌(12)，所述第三滑軌(12)上滑動設有第一滑板(13)，且第二滑架(9)上設有控制第一滑板(13)滑動的第三位移電機(10)，所述第三位移電機(10)的輸出端設有第一絲杠(11)，其特征在于：所述第一滑板(13)上可拆卸安裝有支撐臂(14)，所述支撐臂(14)遠離第一滑板(13)的一端夾持有振動棒(18)，所述振動棒(18)上連接有柔性導管(19)，所述柔性導管(19)的另一端設有振動電機(20)，所述振動電機(20)固定于第一滑架(6)上；

2.根據權利要求1所述的一種方樁預制件振搗裝置，其特征在于：所述夾座(24)包括對稱設置的第一夾塊(25)和第二夾塊(26)，所述第一夾塊(25)與第二夾塊(26)之間設有連接螺栓(28)，所述連接螺栓(28)的螺帽與夾座(24)的外壁齊平。

3.根據權利要求2所述的一種方樁預制件振搗裝置，其特征在于：所述第一夾塊(25)和第二夾塊(26)相互靠近的一側設有若干夾持凸起(27)。

4.根據權利要求1所述的一種方樁預制件振搗裝置，其特征在于：所述插座(21)位于插孔內設有磁塊。

5.根據權利要求1所述的一種方樁預制件振搗裝置，其特征在于：所述門架(2)的一側設有夾套(33)，所述夾套(33)內安裝有清洗裝置，所述清洗裝置包括清洗臂(34)，所述清洗臂(34)的一端與水泵連接，另一端連接有清洗環(35)，所述清洗環(35)的內壁上圓周開設有噴水口(36)。

6.根據權利要求5所述的一種方樁預制件振搗裝置，其特征在于：所述夾套(33)的一端連接有第二滑板(32)，所述第二滑板(32)的一側滑動配合有第四滑軌(29)，所述第四滑軌(29)固定于門架(2)，所述第二滑板(32)上豎向配有第二絲杠(30)，所述第二絲杠(30)的一端連接有第四位移電機(31)。

7.根據權利要求1所述的一種方樁預制件振搗裝置，其特征在于：所述夾口(15)為矩形結構。

8.根據權利要求1所述的一種方樁預制件振搗裝置，其特征在于：所述夾口(15)的底部設有抵接部(16)，所述抵接部(16)的中央貫通開設有通過孔(17)。

技術總結
本技術公開了一種方樁預制件振搗裝置，涉及混凝土振搗技術領域，包括滑座，滑座上設有門架，門架的頂部設有第一滑軌，第一滑軌上設有第一滑架，門架設有第一位移電機，第一滑架滑動設有第二滑架，第二滑架上豎向設有第三滑軌，第三滑軌上設有第一滑板，且第二滑架上設有控制第一滑板滑動的第三位移電機，第一滑板上可拆卸安裝有支撐臂，支撐臂遠離第一滑板的一端夾持有振動棒，振動棒上連接有柔性導管，柔性導管的另一端設有振動電機，振動電機固定于第一滑架上，本技術通過將振動棒、柔性導管及振動電機設置在門架上，通過門架的移動代替人力振搗，不僅降低了施工人員的勞動強度，同時也保證了振搗的效率和質量。
