本技術涉及體育設施，尤其涉及一種體育跑道專用的橡膠地板。

背景技術：

1、橡膠地板是天然橡膠、合成橡膠和其它成分的高分子材料所制成的地板。丁苯、高苯、順丁橡膠為合成橡膠，是石油的附產品。天然橡膠是指人工培育的橡膠樹采下來的橡膠，橡膠地板廣泛的實用范圍居家陽臺、廚房、客廳、臥室、洗手間娛樂活動場所、健身房、訓練館、舞臺微機房、變電所、精密儀器制造存放聲所火柴廠、煙花爆竹廠、國防彈藥庫、軍艦防滑甲板辦公室、寫字樓、別墅區人行步道輪船防滑步道托兒所、幼兒園、老年人活動中心、在中型兒童游樂場館浴池、游泳館、按摩室、醫療單位購物中心精品間、柜臺內巡售步道各種社交場合的迎賓樓道、門廳、貴賓室球場、體育跑道屋頂防水球場有減震要求的貨場。

2、現有的高級一些的體育跑道一般都會鋪設橡膠地板，利用橡膠地板鋪設的體育跑道具有彈性高，耐磨，降噪，阻燃，無毒，美觀環保，易清潔等優點，但是在實際使用的過程中會存在以下問題：現有的體育跑道用的橡膠地板安裝復雜，不能實現模塊化拼接，在安裝過程中容易導致過多的錯誤和返工，所以需要一種體育跑道專用的橡膠地板來解決上述問題。

技術實現思路

1、本實用新型的目的是為了解決現有的體育跑道用的橡膠地板安裝復雜，不能實現模塊化拼接，在安裝過程中容易導致過多的錯誤和返工的問題，而提出的一種體育跑道專用的橡膠地板。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種體育跑道專用的橡膠地板，包括套邊、承接板面和應接板面，所述套邊連接處的一側設有插塊，所述套邊連接處的另一側開設有插口，所述承接板面的兩側以及正面和背面均安裝有嵌塊，所述承接板面和應接板面連接后的底部安裝有擔板，所述擔板的底部安裝有水平檢測儀器。

3、優選的，所述嵌塊的兩側均連接有彈力伸縮柱，所述彈力伸縮柱的外端螺紋連接有旋轉鎖頭。

4、優選的，所述應接板面的兩側以及正面和背面均開設有卡槽，所述嵌塊和卡槽相互卡接，且相互適配。

5、優選的，所述應接板面的外部靠近卡槽的兩側均開設有開槽，所述開槽的正面合頁連接有翻片，所述翻片的正面設有凸柱。

6、優選的，所述卡槽和開槽之間貫穿有穿孔，所述彈力伸縮柱的端部貫穿至開槽內部。

7、優選的，所述承接板面和應接板面的頂部和底部均開設有凹口，所述承接板面和應接板面底部凹口的孔徑大，所述凹口的形狀為球形。

8、優選的，所述承接板面和應接板面底部凹口內卡接有大型顆粒。

9、有益效果

10、本實用新型中，在本實用中，體育跑道的橡膠地板面主要由多組承接板面和多組應接板面拼接組成，承接板面和應接板面的組成以及內部結構相同，只有連接處結構不同，安裝后的地板面是齊平的，處于同一水平線，在地板面的底部通過擔板進行支撐，同時以每列的地板為基準，會安裝水平檢測儀器，水平檢測儀器會對一列的地板進行水平檢測，并將檢測數值傳輸至工作人員的移動端，工作人員根據檢測數值將所需調整的地板拆下重新安裝，防止某個地板凸起或下凹。

11、本實用新型中，地板板面在安裝時將承接板面上嵌塊兩側的彈力伸縮柱往內擠壓，然后將嵌塊插入到應接板面外部的卡槽中，然后嵌塊兩側的彈力伸縮柱會彈出，并從穿孔直接進入到兩側的開槽中，之后將兩側開槽的翻片打開，然后在彈力伸縮柱的端部螺紋連接上旋轉鎖頭，旋轉鎖頭比穿孔要大，所以彈力伸縮柱就被限制住了，這樣地板板面就安裝好了，不用擔心松動，如果安裝有誤，就拆卸下來重新安裝，非常便利，解決了現有的體育跑道用的橡膠地板安裝復雜，不能實現模塊化拼接，在安裝過程中容易導致過多的錯誤和返工的問題。

技術特征：

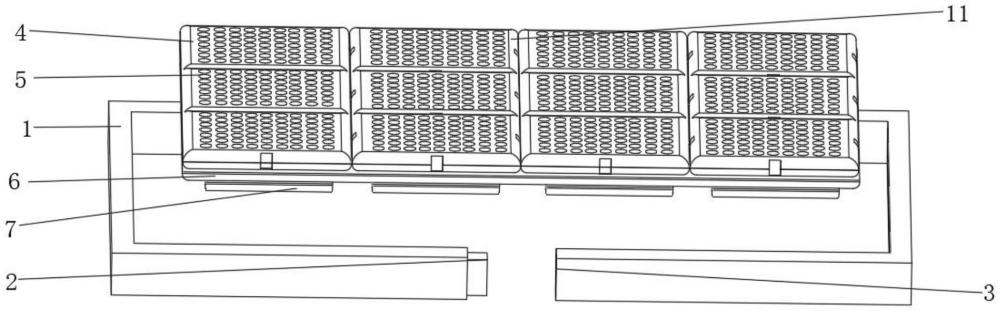

1.一種體育跑道專用的橡膠地板，包括套邊(1)、承接板面(4)和應接板面(11)，其特征在于：所述套邊(1)連接處的一側設有插塊(2)，所述套邊(1)連接處的另一側開設有插口(3)，所述承接板面(4)的兩側以及正面和背面均安裝有嵌塊(8)，所述承接板面(4)和應接板面(11)連接后的底部安裝有擔板(6)，所述擔板(6)的底部安裝有水平檢測儀器(7)。

2.根據權利要求1所述的一種體育跑道專用的橡膠地板，其特征在于：所述嵌塊(8)的兩側均連接有彈力伸縮柱(9)，所述彈力伸縮柱(9)的外端螺紋連接有旋轉鎖頭(10)。

3.根據權利要求2所述的一種體育跑道專用的橡膠地板，其特征在于：所述應接板面(11)的兩側以及正面和背面均開設有卡槽(14)，所述嵌塊(8)和卡槽(14)相互卡接，且相互適配。

4.根據權利要求3所述的一種體育跑道專用的橡膠地板，其特征在于：所述應接板面(11)的外部靠近卡槽(14)的兩側均開設有開槽(16)，所述開槽(16)的正面合頁連接有翻片(12)，所述翻片(12)的正面設有凸柱(13)。

5.根據權利要求4所述的一種體育跑道專用的橡膠地板，其特征在于：所述卡槽(14)和開槽(16)之間貫穿有穿孔(15)，所述彈力伸縮柱(9)的端部貫穿至開槽(16)內部。

6.根據權利要求1所述的一種體育跑道專用的橡膠地板，其特征在于：所述承接板面(4)和應接板面(11)的頂部和底部均開設有凹口(5)，所述承接板面(4)和應接板面(11)底部凹口(5)的孔徑大，所述凹口(5)的形狀為球形。

7.根據權利要求6所述的一種體育跑道專用的橡膠地板，其特征在于：所述承接板面(4)和應接板面(11)底部凹口(5)內卡接有大型顆粒(17)。

技術總結
本技術提供一種體育跑道專用的橡膠地板，涉及體育設施技術領域，包括套邊、承接板面和應接板面，套邊連接處的一側設有插塊，套邊連接處的另一側開設有插口，承接板面的兩側以及正面和背面均安裝有嵌塊，承接板面和應接板面連接后的底部安裝有擔板，擔板的底部安裝有水平檢測儀器，在本實用中，體育跑道的橡膠地板面主要由多組承接板面和多組應接板面拼接組成，承接板面和應接板面的組成以及內部結構相同，只有連接處結構不同，安裝后的地板面是齊平的，處于同一水平線，在地板面的底部通過擔板進行支撐，同時以每列的地板為基準，會安裝水平檢測儀器，水平檢測儀器會對一列的地板進行水平檢測。

技術研發人員：陳東,李郁
受保護的技術使用者：英利奧（上海）體育科技有限公司
技術研發日：20240715
技術公布日：2025/4/28
