本技術屬于硅酸鈣裝飾板安裝，尤其涉及到一種硅酸鈣裝飾板的干掛結構。

背景技術：

1、隨著建筑行業的轉型升級，裝配式建筑以其高效、環保、節能的優勢逐漸成為行業發展的重點方向，在這一背景下，硅酸鈣裝飾板作為裝配式建筑的重要組成部分，其安裝方式的創新顯得尤為重要。

2、背栓式干掛法是一種較為常見的硅酸鈣板裝飾板干掛方式，該方法通過專業的開槽或打孔設備，在硅酸鈣板背面精確加工出固定點，然后使用背栓螺絲將硅酸鈣板固定在基層墻體或龍骨上，而在硅酸鈣板背面打孔，這些孔洞會在一定程度上削弱板材的局部結構強度，同時，如果孔洞處理不當或密封不嚴，可能會導致水汽、灰塵等進入板材內部，影響其使用壽命和性能。

技術實現思路

1、本實用新型的目的是針對現有技術存在的問題，提供了一種硅酸鈣裝飾板的干掛結構。

2、為實現上述目的，實用新型采用下述技術方案：一種硅酸鈣裝飾板的干掛結構，包括安裝于所述裝飾板本體端部的連接件，所述連接件的側面安裝有插入柱，所述插入柱上設有與所述插入柱插接的安裝座，所述安裝座遠離所述連接件一端開設有滑道，所述滑道的內側滑動連接有滑座，所述滑座位于所述滑道外側的一端固定連接有固定板。

3、通過采用上述技術方案，這種硅酸鈣裝飾板的干掛結構在穩固性、密封性、靈活性、插入柱設計、緩沖與保護以及緊湊高效等方面均表現出了顯著的優勢，能夠確保裝飾板安裝的穩固性和美觀性，同時延長裝飾板的使用壽命。

4、可選的，所述連接件截面為h狀，所述連接件內側壁的寬度及其長度與裝飾板本體相匹配。

5、通過采用上述技術方案，連接件設計為h狀，不僅與裝飾板本體的端部完美匹配，還顯著增強了整個結構的強度和穩定性，這種設計確保裝飾板能夠承受較大的外力，不易發生變形或損壞。

6、可選的，所述連接件的內側壁固定連接有密封墊。

7、通過采用上述技術方案，這一設計有效提高了裝飾板與連接件之間的密封性，防止了水分、灰塵等雜質的侵入，從而保護了裝飾板及其內部結構，延長了使用壽命。

8、可選的，所述連接件的側壁開設有限位孔，所述限位孔內側連接有限位螺栓。

9、通過采用上述技術方案，限位孔與限位螺栓之間的配合，從而使其連接件內側的裝飾板本體在安裝后，可避免發生位置偏移。

10、可選的，所述插入柱靠近連接件的一端固定連接有連接板，所述插入柱為l狀，且插入柱遠離連接板的一端朝下。

11、通過采用上述技術方案，且其l狀的設計使得插入柱在插入安裝座時更加穩固,這種設計不僅增強了插入柱與安裝座之間的連接強度，還防止了插入柱在安裝過程中的旋轉或移動。

12、可選的，所述安裝座的表面開設有供所述插入柱連接的連接孔，所述連接孔的內側壁固定連接有緩沖墊。

13、通過采用上述技術方案，使其裝飾板本體收到沖擊力減弱，從而保護了裝飾板和安裝座不受損壞。

14、可選的，所述滑道的長度為安裝座寬度的1/2。

15、通過采用上述技術方案，這種緊湊的設計不僅節省了材料，還使得整個干掛結構更加輕便和高效。

16、與現有技術相比，本實用新型的有益效果是：

17、1.通過設置在裝飾板本體的上下端設置連接件，連接件將裝飾板本體的端部卡住，從而無需對裝飾板本體進行打孔處理；通過連接件上的插入柱與安裝座的插接設計，使得裝飾板的安裝過程變得簡單快捷，提高了裝飾板本體的安裝效率，這種設計也便于后期的維護和調整；2.通過在連接的內側設置密封墊，有效提高了裝飾板本體與連接件之間的密封性，防止了水分、灰塵等雜質的侵入，保護了裝飾板本體及其內部結構，延長了使用壽命；3.?滑道與滑座的設計使得固定板可便捷地跟換其形狀，從而可適配不同的基層墻或龍骨。

技術特征：

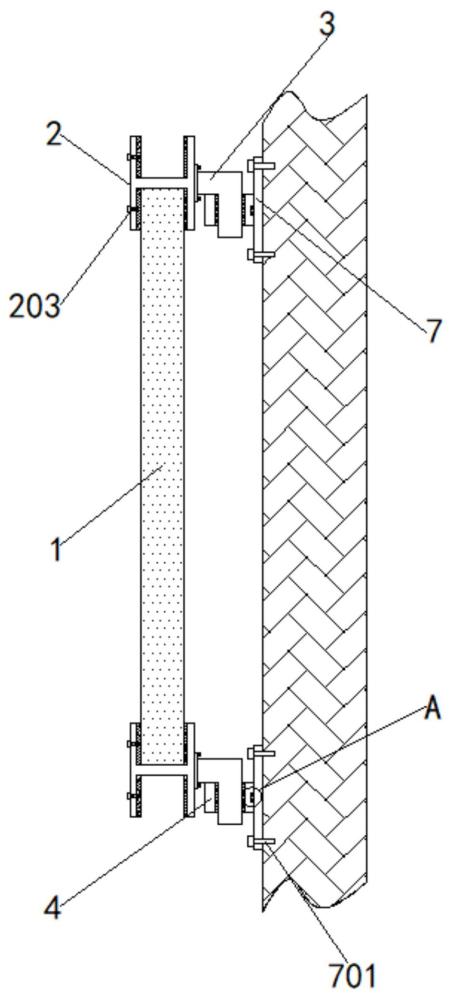

1.一種硅酸鈣裝飾板的干掛結構，其特征是，包括安裝于裝飾板本體（1）端部的連接件（2），所述連接件（2）的側面安裝有插入柱（3），所述插入柱（3）上設有與所述插入柱（3）插接的安裝座（4），所述安裝座（4）遠離所述連接件（2）一端開設有滑道（5），所述滑道（5）的內側滑動連接有滑座（6），所述滑座（6）位于所述滑道（5）外側的一端固定連接有固定板（7）。

2.根據權利要求1所述的一種硅酸鈣裝飾板的干掛結構，其特征是：所述連接件（2）截面為h狀，所述連接件（2）內側壁的寬度及其長度與裝飾板本體（1）相匹配。

3.根據權利要求1所述的一種硅酸鈣裝飾板的干掛結構，其特征是：所述連接件（2）的內側壁固定連接有密封墊（201）。

4.根據權利要求1所述的一種硅酸鈣裝飾板的干掛結構，其特征是：所述連接件（2）的側壁開設有限位孔（202），所述限位孔（202）內側連接有限位螺栓（203）。

5.根據權利要求1所述的一種硅酸鈣裝飾板的干掛結構，其特征是：所述插入柱（3）靠近連接件（2）的一端固定連接有連接板（301），所述插入柱（3）為l狀，且插入柱（3）遠離連接板（301）的一端朝下。

6.根據權利要求1所述的一種硅酸鈣裝飾板的干掛結構，其特征是：所述安裝座（4）的表面開設有供所述插入柱（3）連接的連接孔（401），所述連接孔（401）的內側壁固定連接有緩沖墊（402）。

7.根據權利要求1所述的一種硅酸鈣裝飾板的干掛結構，其特征是：所述滑道（5）的長度為安裝座（4）寬度的1/2。

技術總結
本技術公開一種硅酸鈣裝飾板的干掛結構，屬于硅酸鈣裝飾板安裝技術領域。包括安裝于所述裝飾板本體端部的連接件，所述連接件的側面安裝有插入柱，所述插入柱上設有與所述插入柱插接的安裝座，所述安裝座遠離所述連接件一端開設有滑道，所述滑道的內側滑動連接有滑座；通過設置在裝飾板本體的上下端設置連接件，連接件將裝飾板本體的端部卡住，從而無需對裝飾板本體進行打孔處理；通過連接件上的插入柱與安裝座的插接設計，使得裝飾板的安裝過程變得簡單快捷，提高了裝飾板本體的安裝效率，這種設計也便于后期的維護和調整，通過在連接的內側設置密封墊，有效提高了裝飾板本體與連接件之間的密封性，防止了水分、灰塵等雜質的侵入。

技術研發人員：李杰,邵燁,張宇
受保護的技術使用者：中材節能（武漢）有限公司
技術研發日：20240725
技術公布日：2025/4/28
