本發明涉及電器布線，具體涉及一種桌下隱藏式走線裝置。

背景技術：

1、在當今的辦公與生活場景中，隨著電子設備的廣泛使用，桌下走線成為優化環境的關鍵需求。出于美觀整潔考量，雜亂的電源線、數據線暴露在外嚴重影響視覺感受，將其藏于桌下可打造有序空間；同時也便于整理維護，規整后的線纜易于查找、更換，提升操作便利性，還能通過減少拉扯、踩踏，規避老化破損風險，保障使用安全。

2、公開號為cn109787167a的中國專利，其公開了桌下走線組件及桌下走線結構，包括走線槽和用于將走線槽安裝到桌面下方的掛架，掛架通過螺釘與桌面固接，掛架位于走線槽兩端，走線槽安裝于掛架上，掛架具有卡槽，走線槽兩端具有卡接部，卡接部位于卡槽中，卡槽和卡接部相配合以防止走線槽沿長度方向脫出。但是公開號為cn109787167a的中國專利組裝較為困難，且穩定性不高。

技術實現思路

1、本發明解決了現有技術的走線結構組裝困難且穩定性不高的問題，提出一種桌下隱藏式走線裝置，對桌面下方的線纜進行整理收納，組裝方便，穩定性較高。

2、為了實現上述目的，本發明采用以下的技術方案：一種桌下隱藏式走線裝置，包括設置在安裝板下方的隔板，所述隔板的一側設置有走線盒，所述走線盒包括走線平臺以及連接板，所述走線平臺和連接板均連接有底板，所述走線平臺與連接板構成的盒體內部設置有放置板，所述走線平臺的兩端連接走線框。

3、本技術方案中，安裝板設置在桌面板中間，隔板和走線盒均設置在安裝板的下方，走線盒主要包括走線平臺以及與走線平臺連接的連接板，可根據實際的需求來靈活調整盒體內部放置板的類型和位置。

4、本發明還進一步設置為：所述走線平臺包括第一走線平臺和第二走線平臺，所述第一走線平臺和第二走線平臺的頂部均設置有螺紋孔以及預設螺絲卡槽。

5、本技術方案中，第一走線平臺和第二走線平臺的頂部設置有螺紋孔，螺柱能夠穿過螺紋孔來與桌面板或者安裝板進行固定連接，預設螺絲卡槽能夠起到定位的作用，保證走線平臺與桌面板的可靠連接。

6、本發明還進一步設置為：所述第一走線平臺的前端設置有前固定卡扣，所述第一走線平臺的后端設置有后固定卡扣，所述前固定卡扣和后固定卡扣分別與相應的連接板進行卡接；所述第一走線平臺的底部設置有與底板連接的底部螺紋孔。

7、本技術方案中，在第一走線平臺內側的兩端設置前固定卡扣和后固定卡扣，通過卡接的方式使走線平臺與連接板進行限位和固定。

8、本發明還進一步設置為：所述連接板包括第一連接板和第二連接板，所述第一連接板和第二連接板均包括有若干個焊接件，所述第一連接板和第二連接板通過焊接件分別與第一走線平臺和第二走線平臺卡接。

9、本技術方案中，第一連接板和第二連接板通過其上的焊接件來與兩端的走線平臺進行固定連接。

10、本發明還進一步設置為：所述第一連接板包括第一連接底板，所述第一連接底板上固定有若干個間隔設置的前焊接件，相鄰的前焊接件之間的間隙處設置有若干個第一長條通孔，所述前焊接件上對應第一長條通孔的位置開設有第一凸出部。

11、本技術方案中，在第一連接底板之上設置有多個前焊接件，設置有第一凸出部和第一長條通孔，能夠有效的對放置板進行限位。

12、本發明還進一步設置為：所述前焊接件包括有第一焊接件和第三焊接件，所述第一焊接件和第三焊接件之間設置有第二焊接件，所述第三焊接件的側壁上設置有第一螺柱。

13、本技術方案中，在第三焊接件上設置的第一螺柱能夠通過固定件與底板進行固定連接。

14、本發明還進一步設置為：所述第二連接板包括第二連接底板，所述第二連接底板上固定有若干個間隔設置的后焊接件，相鄰的后焊接件之間的間隙處設置有若干個第二長條通孔，所述后焊接件上對應第二長條通孔的位置開設有第二凸出部。

15、本技術方案中，在第二連接底板之上設置有多個后焊接件，設置有第二凸出部和第二長條通孔，能夠有效的對放置板進行限位。

16、本發明還進一步設置為：所述后焊接件包括有第四焊接件和第六焊接件，所述第四焊接件和第六焊接件之間設置有第五焊接件，所述第六焊接件的側壁上設置有第二螺柱。

17、本發明還進一步設置為：所述放置板的一端卡接于前焊接件之間的間隙，所述放置板的另一端卡接于后焊接件之間的間隙。

18、本技術方案中，可根據實際的需求來靈活調整放置板具體卡入哪一個前焊接件之間的間隙和哪一個后焊接件之間的間隙。

19、本發明還進一步設置為：所述前焊接件和后焊接件內部設置有加強筋。。

20、本技術方案中，加強筋的設置能夠提高前焊接件和后焊接件的穩定性。

21、本發明能夠帶來如下的有益效果：

22、本發明涉及的一種桌下隱藏式走線裝置，能夠顯著提升結構穩定性，降低松動位移風險；增強布線靈活性與擴展性，滿足復雜設備布線需求，并實現走線全隱藏。

技術特征：

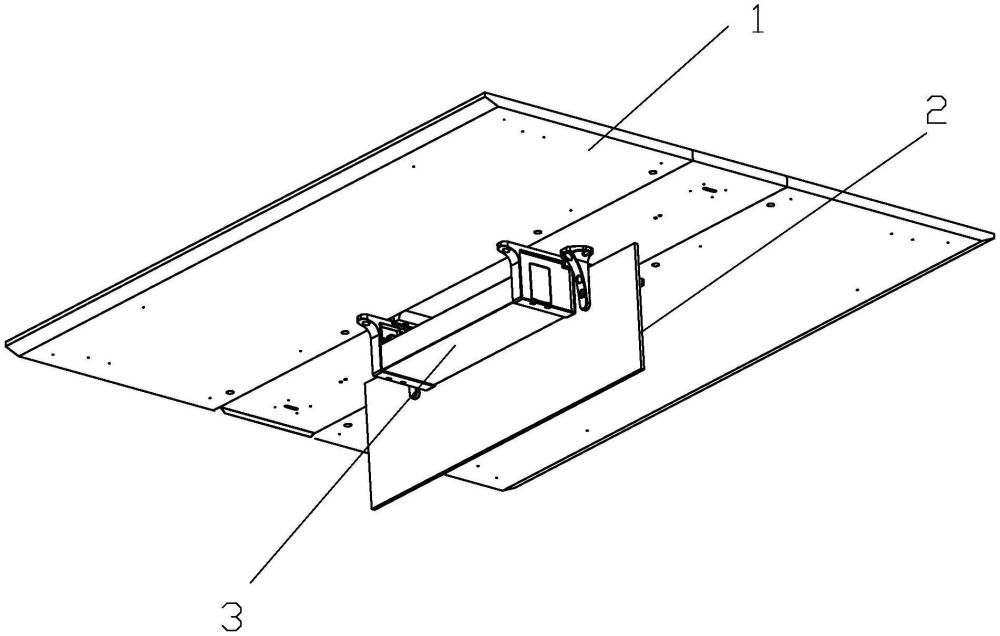

1.一種桌下隱藏式走線裝置，其特征在于，包括設置在安裝板（1-1）下方的隔板（2），所述隔板（2）的一側設置有走線盒（3），所述走線盒（3）包括走線平臺以及連接板，所述走線平臺和連接板均連接有底板（10），所述走線平臺與連接板構成的盒體內部設置有放置板（9），所述走線平臺的兩端連接走線框（4）。

2.根據權利要求1所述的一種桌下隱藏式走線裝置，其特征在于，所述走線平臺包括第一走線平臺（5）和第二走線平臺（6），所述第一走線平臺（5）和第二走線平臺（6）的頂部均設置有螺紋孔以及預設螺絲卡槽（5-5）。

3.根據權利要求2所述的一種桌下隱藏式走線裝置，其特征在于，所述第一走線平臺（5）的前端設置有前固定卡扣（5-2），所述第一走線平臺（5）的后端設置有后固定卡扣（5-3），所述前固定卡扣（5-2）和后固定卡扣（5-3）分別與相應的連接板進行卡接；所述第一走線平臺（5）的底部設置有與底板（10）連接的底部螺紋孔（5-4）。

4.根據權利要求1或2所述的一種桌下隱藏式走線裝置，其特征在于，所述連接板包括第一連接板（7）和第二連接板（8），所述第一連接板（7）和第二連接板（8）均包括有若干個焊接件，所述第一連接板（7）和第二連接板（8）通過焊接件分別與第一走線平臺（5）和第二走線平臺（6）卡接。

5.根據權利要求4所述的一種桌下隱藏式走線裝置，其特征在于，所述第一連接板（7）包括第一連接底板（7-1），所述第一連接底板（7-1）上固定有若干個間隔設置的前焊接件，相鄰的前焊接件之間的間隙處設置有若干個第一長條通孔（7-7），所述前焊接件上對應第一長條通孔（7-7）的位置開設有第一凸出部（7-6）。

6.根據權利要求5所述的一種桌下隱藏式走線裝置，其特征在于，所述前焊接件包括有第一焊接件（7-2）和第三焊接件（7-4），所述第一焊接件（7-2）和第三焊接件（7-4）之間設置有第二焊接件（7-3），所述第三焊接件（7-4）的側壁上設置有第一螺柱（7-5）。

7.根據權利要求5所述的一種桌下隱藏式走線裝置，其特征在于，所述第二連接板（8）包括第二連接底板（8-1），所述第二連接底板（8-1）上固定有若干個間隔設置的后焊接件，相鄰的后焊接件之間的間隙處設置有若干個第二長條通孔，所述后焊接件上對應第二長條通孔的位置開設有第二凸出部（8-6）。

8.根據權利要求7所述的一種桌下隱藏式走線裝置，其特征在于，所述后焊接件包括有第四焊接件（8-2）和第六焊接件（8-4），所述第四焊接件（8-2）和第六焊接件（8-4）之間設置有第五焊接件（8-3），所述第六焊接件（8-4）的側壁上設置有第二螺柱（8-5）。

9.根據權利要求7所述的一種桌下隱藏式走線裝置，其特征在于，所述放置板（9）的一端卡接于前焊接件之間的間隙，所述放置板（9）的另一端卡接于后焊接件之間的間隙。

10.根據權利要求7所述的一種桌下隱藏式走線裝置，其特征在于，所述前焊接件和后焊接件內部設置有加強筋。

技術總結
本發明公開了一種桌下隱藏式走線裝置，涉及電器布線技術領域，旨在解決現有技術的走線結構組裝困難且穩定性不高的問題，包括設置在安裝板下方的隔板，隔板的一側設置有走線盒，走線盒包括走線平臺以及連接板，走線平臺和連接板均連接有底板，走線平臺與連接板構成的盒體內部設置有放置板，走線平臺的兩端連接走線框。本發明涉及的一種桌下隱藏式走線裝置，能夠顯著提升結構穩定性，降低松動位移風險；增強布線靈活性與擴展性，滿足復雜設備布線需求，并實現走線全隱藏。

技術研發人員：王文靜,游遠科,菅宗豪,酈蘭,任偉清
受保護的技術使用者：杭州駿躍科技有限公司
技術研發日：
技術公布日：2025/4/28
