本發明屬于建筑施工，特別涉及一種型鋼混凝土結構梁及施工方法。

背景技術：

1、型鋼混凝土結構是實現大空間、大跨度建筑功能的主要結構形式。型鋼與鋼筋混凝土協同作用、受力合理，能減少構件截面尺寸，使可利用空間增大，同時能降低工程成本。常規型鋼混凝土結構施工工序為先組裝鋼結構，組裝完成鋼結構后，再按照普通現澆結構支設模板、綁扎鋼筋的工序施工。此種施工方案或方法為先行的施工方式，在此種施工方式下，發現如下的施工問題：1、型鋼結構梁安裝后，現澆梁箍筋需要掰開套入鋼梁，施工極其不方便，效率極低。2、型鋼結構安裝完成后，現澆梁鋼筋綁扎只能在高空施工，存在高空作業部分風險。

2、本發明要解決的技術問題是解決常規大跨度型鋼混凝土梁施工中，高空安裝施工不便，安裝效率低，以及危險系數大的問題。

技術實現思路

1、本發明的目的在于提供一種型鋼混凝土結構梁及施工方法。

2、本發明是通過如下措施實現的：一種型鋼混凝土結構梁的施工方法，其特征在于，包括：

3、鋼梁進場檢查：在鋼梁進場時，對其尺寸、材質和表面質量進行檢查，確保符合設計要求；檢查內容包括但不限于：尺寸檢查：測量鋼梁的長度、寬度、高度等關鍵尺寸，確保與設計圖紙一致。材質檢查：核對鋼梁的材質證明文件，確認其化學成分、力學性能等指標符合要求。

4、表面質量檢查：檢查鋼梁表面是否有裂紋、凹陷、銹蝕等缺陷，必要時進行修復或更換。

5、預拼裝：在正式安裝前，進行鋼梁的預拼裝，驗證連接和尺寸的準確性；應記錄任何需要調整的地方，并在正式安裝前進行修正。

6、組裝場地準備：平整組裝場地，并安裝特制支架，將鋼梁吊裝至特制支架上；場地整平：清除場地上的雜物，平整地面，必要時鋪設墊板或枕木以增加支撐面積。特制支架制作與安裝：根據鋼梁的形狀和尺寸，設計合適的支架，并在場地上精確定位和安裝，支架應具有足夠的承載能力和穩定性。

7、鋼梁吊裝：使用合適的吊裝設備（如起重機）將鋼梁從運輸車輛上吊起，平穩地放置在特制支架上。吊裝過程中需注意鋼梁的平衡，防止傾斜或碰撞。

8、鋼筋安裝支架設置：在鋼梁上表面和下表面安裝鋼筋安裝支架，并固定到位；鋼筋安裝支架是為后續鋼筋綁扎提供支撐和定位。

9、鋼筋安裝與綁扎：在鋼梁上安裝主筋、拉筋和箍筋，并綁扎成鋼筋骨架；主筋安裝：根據設計圖紙，將主筋放置在支架上，并確保其位置準確無誤。主筋之間的間距和排數應符合設計要求。箍筋安裝：在主筋之間安裝箍筋，并用扎絲或綁扎帶將其固定在主筋上。箍筋的間距和數量應嚴格按照設計圖紙執行。

10、鋼筋骨架綁扎：將所有鋼筋連接成一個整體骨架，確保各部分鋼筋之間連接牢固，無松動現象。同時，要注意鋼筋的保護層厚度，使用墊塊等措施加以控制。

11、組合體連接與吊耳焊接：將鋼筋骨架與鋼梁組合成整體，并焊接吊耳；

12、吊裝前檢查：對組合體進行檢查，確保其結構完整性和焊接質量；在進行吊裝前，必須對整個組合體進行徹底的檢查，以確保其安全性和完整性。檢查內容包括：

13、結構完整性：檢查所有連接點是否牢固，有無松動或缺失的部件。

14、焊接質量：檢查焊接部位是否有裂縫、氣孔等缺陷，確保焊接質量達到標準。重量與平衡：確認組合體的重量是否在吊裝設備的承載范圍內，同時檢查其平衡性，防止吊裝過程中發生傾斜。吊耳檢查：檢查吊耳的焊接質量，確保其能夠承受吊裝過程中的負荷。

15、吊裝與連接：將組合體吊裝至預定位置，與鋼柱連接，并整理梁柱節點處的鋼筋。

16、進一步地，所述特制支架的高度為15cm，這樣使鋼梁抬起的高度不高的情況下，滿足鋼筋的綁扎需求。

17、進一步地，所述特制支架沿鋼梁長度方向設置有若干個。

18、進一步地，所述特制支架包括支撐板和對稱設置所述支撐板兩端的支撐柱，所述支撐板的寬度小于鋼梁上相鄰抗剪栓釘?shù)拈g距。

19、進一步地，所述支撐板包括板一和板二，所述板一的一端設置有u形槽，所述板二的一端設置有插入所述u形槽的插柱一，所述板二的下端面固定設置有插入所述板一下方的插柱二，所述板一、板二和插柱一的上端面平齊，所述插柱二的上端面與板一的下端接觸。

20、進一步地，還包括設置在鋼梁兩端的端部支撐結構，所述端部支撐結構包括兩個對稱設置的縱桿，兩個所述縱桿的外端通過連接桿連接，所述連接桿的外側對稱設置有放置在地面上的斜撐，兩個所述縱桿的內端均固定設置有螺桿，所述螺桿的內端穿過與其相鄰的支撐板并通過螺母連接，兩個所述縱桿位于鋼梁下端面的抗剪栓釘外側。

21、其中特制支架采用板一和板二拼接而成，可以方便后期鋼筋綁扎完成之后，很好的脫離鋼筋綁扎范圍；端部支撐結構與特制支架通過螺桿連接組成整體，可以增加鋼梁支撐穩定性。另外，兩根縱桿可以卡在抗剪栓釘?shù)膬蓚?cè)，可以盡量避免鋼梁傾倒。

22、端部支撐結構和特制支架根據實際情況設計相應的配重，或者當特制支架采用拼接形式時，其中一個支撐柱可以采用膨脹螺絲直接固定地面上。

23、進一步地，所述縱桿的側壁與抗剪栓釘?shù)谋倔w側壁貼合。

24、進一步地，所述鋼梁為工字鋼，所述鋼筋安裝支架包括對稱卡接在工字鋼翼板兩側的u形板，兩個所述u形板上固定設置有朝向翼板外側的立板，兩個所述立板的外端通過水平板連接，所述水平板位于翼板上抗剪栓釘?shù)耐鈧?cè)。

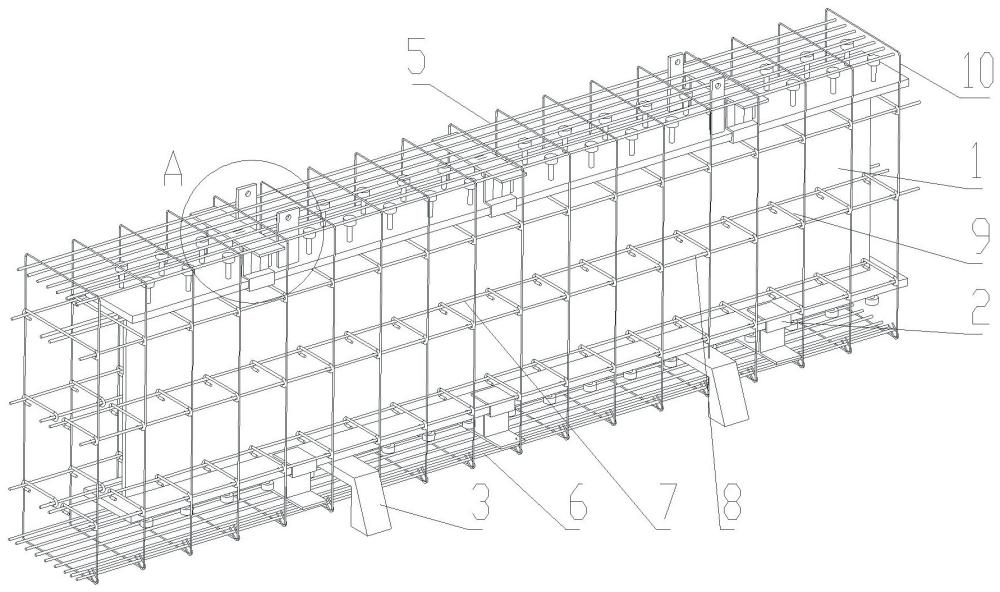

25、另一方面，本實施例提供了一種型鋼混凝土結構梁，其特征在于，包括工字鋼，所述工字鋼的上翼板的上端面和下翼板的下端面均設置有兩排抗剪栓釘且沿工字鋼的長度方向間隔設置有若干鋼筋安裝支架；

26、位于上翼板上的鋼筋安裝支架的上端面上固定設置有上主筋，位于下翼板板的鋼筋安裝支架的下端面上固定設置有下主筋，上主筋和下主筋沿工字鋼的寬度方向設置有若干根且最外側的一根主筋位于工字鋼外側且主筋的兩端均伸出工字鋼；

27、工字鋼的兩側均設置外縱筋，靠近腹板的位置設置內縱筋，所述內縱筋焊接在腹板上，工字鋼同側且處于同一水平面的外縱筋和內縱筋通過拉筋連接；所述外縱筋和內縱筋沿工字鋼的高度方向設置有若干根且兩端均伸出工字鋼；

28、還包括連接上主筋、外縱筋和下主筋的箍筋，箍筋沿工字鋼的長度方向設置有若干根。

29、所述工字鋼、鋼筋安裝支架、上主筋、下主筋、外縱筋、內縱筋和拉筋均澆筑在混凝土內部，其中鋼筋保護層厚度不宜小于100mm。

30、所述鋼筋安裝支架包括對稱卡接在工字鋼翼板兩側的u形板，兩個所述u形板上固定設置有朝向翼板外側的立板，兩個所述立板的外端通過水平板連接，所述水平板位于翼板上抗剪栓釘?shù)耐鈧?cè)。

31、所述工字鋼或鋼筋安裝支架上焊接有若干吊耳。

32、本發明實施例提供的技術方案帶來的有益效果是：通過型鋼混凝土梁鋼筋預安裝施工方法，可以有效解決常規施工方法的箍筋套入鋼梁的施工不便性以及效率較低，同時，將鋼筋綁扎的大量工作在地面完成，減少高空作業的風險。此施工方法對施工質量、施工效率、人員安全保證都有顯著的提升，且施工步驟簡潔，所增加施工組件較少。
