本發明屬于水穩碎石生產設備應用，尤其涉及一種能夠在水穩碎石內均勻摻雜纖維的配料裝置。

背景技術：

1、在道路工程中，半剛性基層作為重要的組成部分，可以有效地分散來自上面面層的荷載，減少路基的沉降和變形，從而提高道路的整體穩定性和耐久性，而水泥穩定碎石基層又作為半剛性基層中的一種，其具有較高的水穩定性和高強度等優點，在道路工程中廣泛應用。

2、但水泥穩定碎石基層又存在著易受溫度和濕度變化的特性，導致其容易出現收縮開裂等現象，為彌補水泥穩定碎石基層的劣勢，改善其收縮及抗裂性能，目前會以優化水泥穩定碎石的含水率、細集料含量、水泥劑量以及級配等方面去考慮。

3、其中，添加纖維是解決現有水穩碎石層干縮裂縫、溫縮裂縫、網狀裂縫和路基不均勻沉降產生的裂縫的主要方法，而在制備水泥穩定碎石，需要依次將各個組份進行充分混合攪拌，在使用混合攪拌裝置制備過程中，由于纖維結構特性，導致混合攪拌裝置無法充分混合各組分物料，即使利用現有技術中的振動攪拌技術，來提高混合均勻性，也達不到使用要求，無法保證水泥穩定碎石混合料中纖維的均勻性，從而確保水穩碎石層質量的穩定性。

技術實現思路

1、本發明針對現有水穩碎石混合攪拌裝置所存在的技術問題，提出一種結構簡單、加工方便且能夠有效實現水泥穩定碎石混合料中纖維均勻分布的能夠在水穩碎石內均勻摻雜纖維的配料裝置。

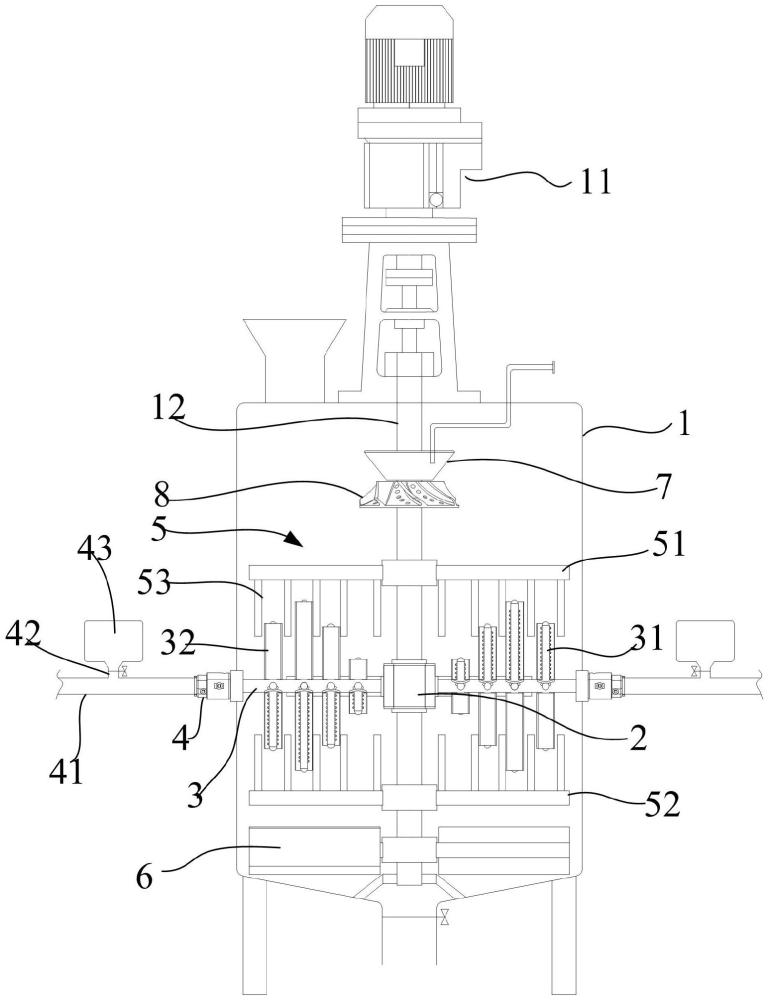

2、為了達到上述目的，本發明采用的技術方案為：本發明提供一種能夠在水穩碎石內均勻摻雜纖維的配料裝置，包括罐體以及設置罐體內的攪拌軸，所述攪拌軸上套裝有攪拌桿，所述攪拌軸轉動設置在罐體內，所述罐體的頂部設置有進料斗，所述攪拌軸上還設置有換向器，所述換向器包括套裝在攪拌軸上驅動傘齒輪、與驅動傘齒輪嚙合設置的輸出傘齒輪以及用于包裹驅動傘齒輪、輸出傘齒輪的換向器殼體，所述換向器殼體的側壁上設置有連接桿，所述換向器殼體通過連接桿固定在罐體內，所述輸出傘齒輪內套裝有纖維氣管，所述纖維氣管遠離換向器的一端伸出罐體設置，所述纖維氣管伸出罐體的一端連接有旋轉接頭，所述旋轉接頭的固定端固定在罐體的側壁上，所述旋轉接頭的固定端連接有高壓氣管，所述高壓氣管上連通有纖維進管，所述纖維氣管上設置有纖維輸出管，所述纖維輸出管上設置有高壓噴頭。

3、作為優選，所述纖維輸出管的一側還設置有弧形板，所述高壓噴頭設置在弧形板和纖維輸出管之間的夾角處。

4、作為優選，所述高壓噴頭沿纖維輸出管的軸線間隔設置。

5、作為優選，所述纖維輸出管間隔設置在纖維氣管上。

6、作為優選，所述攪拌桿包括處于纖維氣管上下兩端的上攪拌桿和下攪拌桿，所述上攪拌桿和下攪拌桿上均設置有輔助攪拌桿，所述輔助攪拌桿處于相鄰兩個纖維輸出管之間，所述上攪拌桿和下攪拌桿上的輔助攪拌桿的朝向相對設置。

7、作為優選，所述驅動傘齒輪上至少嚙合有兩個均勻分布的輸出傘齒輪。

8、作為優選，所述攪拌軸上還設置有攪拌板，所述攪拌板為凸面板，所述攪拌板呈環形均勻的分布在攪拌軸上。

9、作為優選，所述攪拌軸還套裝有纖維料斗，所述纖維料斗的底部設置有出料孔。

10、作為優選，所述攪拌軸上還設置有均布器，所述均布器設置在纖維料斗的下方，所述均布器呈傘面狀設置，所述均布器上均勻分布有落料孔。

11、作為優選，所述均布器上還設置有導料弧板，所述導料弧板呈環形均勻分布在均布器上。

12、與現有技術相比，本發明的優點和積極效果在于：

13、1、本發明提供一種能夠在水穩碎石內均勻摻雜纖維的配料裝置，通過對現有攪拌軸的結構進行改進，利用換向器的設置，實現纖維氣管的轉動并使其相對攪拌軸呈90度設置，配合纖維輸出管的設置，有效實現纖維的均勻分布。

技術特征：

1.一種能夠在水穩碎石內均勻摻雜纖維的配料裝置，包括罐體以及設置罐體內的攪拌軸，所述攪拌軸上套裝有攪拌桿，所述攪拌軸轉動設置在罐體內，所述罐體的頂部設置有進料斗，其特征在于，所述攪拌軸上還設置有換向器，所述換向器包括套裝在攪拌軸上驅動傘齒輪、與驅動傘齒輪嚙合設置的輸出傘齒輪以及用于包裹驅動傘齒輪、輸出傘齒輪的換向器殼體，所述換向器殼體的側壁上設置有連接桿，所述換向器殼體通過連接桿固定在罐體內，所述輸出傘齒輪內套裝有纖維氣管，所述纖維氣管遠離換向器的一端伸出罐體設置，所述纖維氣管伸出罐體的一端連接有旋轉接頭，所述旋轉接頭的固定端固定在罐體的側壁上，所述旋轉接頭的固定端連接有高壓氣管，所述高壓氣管上連通有纖維進管，所述纖維氣管上設置有纖維輸出管，所述纖維輸出管上設置有高壓噴頭。

2.根據權利要求1所述的一種能夠在水穩碎石內均勻摻雜纖維的配料裝置，其特征在于，所述纖維輸出管的一側還設置有弧形板，所述高壓噴頭設置在弧形板和纖維輸出管之間的夾角處。

3.根據權利要求2所述的一種能夠在水穩碎石內均勻摻雜纖維的配料裝置，其特征在于，所述高壓噴頭沿纖維輸出管的軸線間隔設置。

4.根據權利要求3所述的一種能夠在水穩碎石內均勻摻雜纖維的配料裝置，其特征在于，所述纖維輸出管間隔設置在纖維氣管上。

5.根據權利要求4所述的一種能夠在水穩碎石內均勻摻雜纖維的配料裝置，其特征在于，所述攪拌桿包括處于纖維氣管上下兩端的上攪拌桿和下攪拌桿，所述上攪拌桿和下攪拌桿上均設置有輔助攪拌桿，所述輔助攪拌桿處于相鄰兩個纖維輸出管之間，所述上攪拌桿和下攪拌桿上的輔助攪拌桿的朝向相對設置。

6.根據權利要求5所述的一種能夠在水穩碎石內均勻摻雜纖維的配料裝置，其特征在于，所述驅動傘齒輪上至少嚙合有兩個均勻分布的輸出傘齒輪。

7.根據權利要求6所述的一種能夠在水穩碎石內均勻摻雜纖維的配料裝置，其特征在于，所述攪拌軸上還設置有攪拌板，所述攪拌板為凸面板，所述攪拌板呈環形均勻的分布在攪拌軸上。

8.根據權利要求1～7任一項所述的一種能夠在水穩碎石內均勻摻雜纖維的配料裝置，其特征在于，所述攪拌軸還套裝有纖維料斗，所述纖維料斗的底部設置有出料孔。

9.根據權利要求8所述的一種能夠在水穩碎石內均勻摻雜纖維的配料裝置，其特征在于，所述攪拌軸上還設置有均布器，所述均布器設置在纖維料斗的下方，所述均布器呈傘面狀設置，所述均布器上均勻分布有落料孔。

10.根據權利要求8所述的一種能夠在水穩碎石內均勻摻雜纖維的配料裝置，其特征在于，所述均布器上還設置有導料弧板，所述導料弧板呈環形均勻分布在均布器上。

技術總結
本發明屬于水穩碎石生產設備應用技術領域，尤其涉及一種能夠在水穩碎石內均勻摻雜纖維的配料裝置。包括罐體以及設置罐體內的攪拌軸，所述攪拌軸上套裝有攪拌桿，所述攪拌軸轉動設置在罐體內，所述罐體的頂部設置有進料斗，所述攪拌軸上還設置有換向器，所述換向器包括套裝在攪拌軸上驅動傘齒輪、與驅動傘齒輪嚙合設置的輸出傘齒輪以及用于包裹驅動傘齒輪、輸出傘齒輪的換向器殼體，所述換向器殼體的側壁上設置有連接桿，所述換向器殼體通過連接桿固定在罐體內，所述輸出傘齒輪內套裝有纖維氣管，本發明通過對現有攪拌軸的結構進行改進，利用換向器的設置，實現纖維氣管的轉動并使其相對攪拌軸呈90度設置，配合纖維輸出管的設置，有效實現纖維的均勻分布。

技術研發人員：田慶斌,李志忠,周浩,任瑞波,張敏,徐強,吳鵬,耿立濤,蔡志遠
受保護的技術使用者：濟南金曰公路工程有限公司
技術研發日：
技術公布日：2025/4/28
