本發明涉及預制裝配建筑，具體為一種預制預應力主、次梁快速連接裝置。

背景技術：

1、cn221855972u一種裝配式農房建筑uhpc組合結構，涉及裝配式建筑技術領域，該裝置包括預制的承重柱、主梁和樓板；在水平方向上，承重柱與主梁之間設置有梁柱榫卯連接單元；多根承重柱和多根主梁相互連接形成基礎混凝土框架；樓板鋪設于主梁的梁頂。

2、上述的這種裝配式農房建筑uhpc組合結構，通過設置梁柱榫卯連接單元連接承重柱和主梁，使得預制的承重柱和主梁能夠在施工地上，以裝配式的方式快速組裝形成基礎混凝土框架。但這種裝配式農房建筑uhpc組合結構依舊存在著一些缺點，主梁和稱重柱通過梁柱榫卯連接單元連接，在使用若干第一螺栓連接時，連接安裝效率較低，且在地震等自然災害發生時，螺栓連接可能會因為受到較大的沖擊力而發生松動或損壞，可能更容易出現變形和破壞，從而影響結構的整體抗震性能。

技術實現思路

1、為實現上述目的，本發明提供如下技術方案：

2、一種預制預應力主、次梁快速連接裝置，包括：

3、立柱，所述立柱一端通過第一連接組件連接有支撐塊，所述第一連接組件包括有第一連接板和第二連接板，所述支撐塊與所述第一連接板之間固定焊接有第一連接塊，所述立柱上連接有第三連接板，所述第三連接板和所述第二連接板之間固定焊接有第二連接塊，所述第一連接板和所述第二連接板之間通過若干安裝螺栓連接；

4、橫梁，所述橫梁通過第二連接組件連接在所述支撐塊一側，所述第二連接組件包括有連接框，所述連接框固定焊接在所述支撐塊一側，所述橫梁一端連接有第四連接板，所述第四連接板上固定焊接有卡合板，所述連接框兩側開設有供卡合板卡合的連接槽，所述連接框上安裝有調節組件，所述調節組件兩側連接有移動板，所述移動板一側固定焊接有若干卡合塊，所述卡合板上開設有供卡合塊卡合的卡合槽。

5、優選的，所述支撐塊和所述第一連接板的四角處固定焊接有第一加固塊，所述第二連接板和所述第三連接板的四角處固定焊接有第二加固塊。

6、優選的，所述第一連接塊一端固定焊接有十字形第一限位塊，所述第二連接塊上開設有供第一限位塊卡合的第一限位槽。

7、優選的，所述第三連接板和所述第四連接板一側均固定焊接有若干連接鋼筋，若干所述連接鋼筋分別澆筑在立柱和橫梁一端。

8、優選的，所述調節組件包括有轉桿、雙向螺紋桿、第一錐形齒輪和第二錐形齒輪，所述連接框內開設有安裝槽，所述轉桿通過軸承轉動連接在所述安裝槽上端，所述轉桿一端與第一錐形齒輪連接，所述雙向螺紋桿轉動連接在所述安裝槽內，且移動板與雙向螺紋桿兩端螺紋連接，所述第二錐形齒輪設置在所述雙向螺紋桿上，且第一錐形齒輪和第二錐形齒輪嚙合。

9、優選的，所述轉桿遠離所述第一錐形齒輪的一端固定設有轉柄，所述轉柄上開設有凹槽。

10、優選的，所述支撐塊兩側固定焊接有支撐板，所述支撐板下端固定焊接有若干加強塊，所述支撐板與所述橫梁接觸連接。

11、優選的，所述移動板兩端設有第二限位塊，所述安裝槽兩端開設有供第二限位塊移動連接的第二限位槽，所述第二限位塊上安裝有滾輪，所述滾輪滑動連接在第二限位槽內。

12、優選的，所述第一連接組件包括有第三連接塊和安裝框，所述第三連接塊固定焊接在所述支撐塊上，所述第三連接塊上固定焊接有若干安裝板，所述第三連接塊和若干所述安裝板卡合在所述安裝框內，所述安裝框固定焊接在所述第三連接板上，若干所述安裝板上開設有螺紋孔，所述安裝框通過固定螺栓與若干所述安裝板上螺紋孔連接。

13、一種預制預應力主、次梁快速連接裝置的施工方法，包括以下步驟：

14、s1、立柱安裝：吊裝裝置將立柱吊起，接著將立柱的一端固定在地面；

15、s2、將支撐塊與立柱連：吊裝裝置將支撐塊進行吊裝，第一限位塊對齊第一限位槽，第一限位塊卡合在第一限位槽內，安裝螺栓將第一連接板和第二連接板連接固定；

16、s3、將橫梁與支撐塊連接：使用吊裝裝置將橫梁吊起，卡合塊對齊連接槽，接著吊裝裝置帶動橫梁移動，卡合塊卡合在連接槽內，接著轉動轉柄，轉柄通過轉桿帶動第一錐形齒輪進行旋轉，第一錐形齒輪通過第二錐形齒輪帶動雙向螺紋桿進行旋轉，雙向螺紋桿可帶動移動板進行相對移動，從而帶動卡合塊卡合在卡合槽內，將橫梁固定連接在支撐塊一側，快速將橫梁安裝在立柱上端。

17、與現有技術相比，本發明的有益效果是：

18、1、通過第一連接組件的設置，便于將立柱和支撐塊進行連接固定，通過第二連接組件的設置，便于橫梁和支撐塊進行連接固定，便于將橫梁與立柱安裝連接。

19、2、第二連接組件中通過調節組件的設置，便于調節移動板移動，使卡合塊卡合在卡合槽內，即可將橫梁和支撐塊連接，可快速將橫梁安裝在立柱上端，提高安裝連接速率。

技術特征：

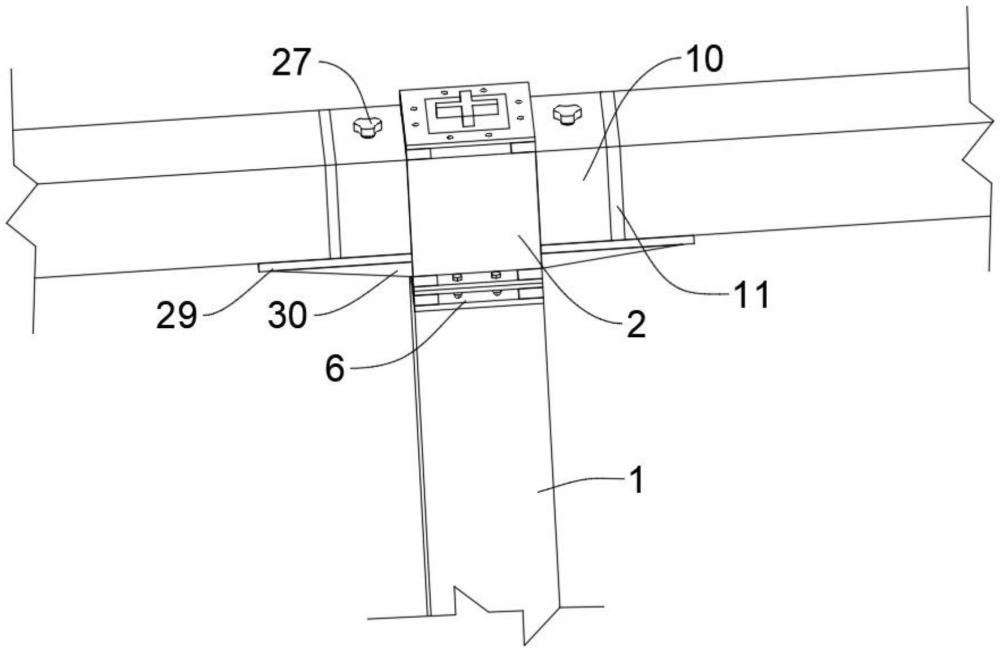

1.一種預制預應力主、次梁快速連接裝置，其特征在于，包括：

2.根據權利要求1所述的一種預制預應力主、次梁快速連接裝置，其特征在于：所述支撐塊(2)和所述第一連接板(3)的四角處固定焊接有第一加固塊(17)，所述第二連接板(4)和所述第三連接板(6)的四角處固定焊接有第二加固塊(18)。

3.根據權利要求1所述的一種預制預應力主、次梁快速連接裝置，其特征在于：所述第一連接塊(5)一端固定焊接有十字形第一限位塊(19)，所述第二連接塊(7)上開設有供第一限位塊(19)卡合的第一限位槽(20)。

4.根據權利要求1所述的一種預制預應力主、次梁快速連接裝置，其特征在于：所述第三連接板(6)和所述第四連接板(11)一側均固定焊接有若干連接鋼筋(21)，若干所述連接鋼筋(21)分別澆筑在立柱(1)和橫梁(9)一端。

5.根據權利要求1所述的一種預制預應力主、次梁快速連接裝置，其特征在于：所述調節組件包括有轉桿(22)、雙向螺紋桿(23)、第一錐形齒輪(24)和第二錐形齒輪(25)，所述連接框(10)內開設有安裝槽(26)，所述轉桿(22)通過軸承轉動連接在所述安裝槽(26)上端，所述轉桿(22)一端與第一錐形齒輪(24)連接，所述雙向螺紋桿(23)轉動連接在所述安裝槽(26)內，且移動板(14)與雙向螺紋桿(23)兩端螺紋連接，所述第二錐形齒輪(25)設置在所述雙向螺紋桿(23)上，且第一錐形齒輪(24)和第二錐形齒輪(25)嚙合。

6.根據權利要求5所述的一種預制預應力主、次梁快速連接裝置，其特征在于：所述轉桿(22)遠離所述第一錐形齒輪(24)的一端固定設有轉柄(27)，所述轉柄(27)上開設有凹槽(28)。

7.根據權利要求1所述的一種預制預應力主、次梁快速連接裝置，其特征在于：所述支撐塊(2)兩側固定焊接有支撐板(29)，所述支撐板(29)下端固定焊接有若干加強塊(30)，所述支撐板(29)與所述橫梁(9)接觸連接。

8.根據權利要求5所述的一種預制預應力主、次梁快速連接裝置，其特征在于：所述移動板(14)兩端設有第二限位塊(31)，所述安裝槽(26)兩端開設有供第二限位塊(31)移動連接的第二限位槽(32)，所述第二限位塊(31)上安裝有滾輪(33)，所述滾輪(33)滑動連接在第二限位槽(32)內。

9.根據權利要求1所述的一種預制預應力主、次梁快速連接裝置，其特征在于：所述第一連接組件包括有第三連接塊(34)和安裝框(35)，所述第三連接塊(34)固定焊接在所述支撐塊(2)上，所述第三連接塊(34)上固定焊接有若干安裝板(36)，所述第三連接塊(34)和若干所述安裝板(36)卡合在所述安裝框(35)內，所述安裝框(35)固定焊接在所述第三連接板(6)上，若干所述安裝板(36)上開設有螺紋孔(37)，所述安裝框(35)通過固定螺栓(38)與若干所述安裝板(36)上螺紋孔(37)連接。

10.一種預制預應力主、次梁快速連接裝置的施工方法，其特征在于，包括以下步驟：

技術總結
本發明公開了一種預制預應力主、次梁快速連接裝置，包括立柱和橫梁，所述立柱一端通過第一連接組件連接有支撐塊，所述橫梁通過第二連接組件連接在所述支撐塊一側，所述第二連接組件包括有連接框，所述連接框固定焊接在所述支撐塊一側，所述橫梁一端通過第四連接板焊接有卡合板，所述連接框兩側開設有供卡合板卡合的連接槽，所述連接框上安裝有調節組件，所述調節組件兩側連接有移動板，所述移動板一側固定焊接有若干卡合塊，所述卡合板上開設有供卡合塊卡合的卡合槽；本發明第二連接組件中通過調節組件的設置，便于調節移動板移動，使卡合塊卡合在卡合槽內，即可將橫梁和支撐塊連接，快速將橫梁安裝在立柱上端。

技術研發人員：劉小平,章海東,趙亞杰,蘆宏康
受保護的技術使用者：中國十七冶集團有限公司
技術研發日：
技術公布日：2025/4/28
