本發明涉及工程建筑，具體的是一種智能型塔臺建造用造塔機的腳手架裝置。

背景技術：

1、智能型塔臺采用多個系統實現了智能化，塔臺安裝有主備集成塔臺、主備內話、管制綜合信息系統、數字空管、全景視頻系統等大小三十余項空管專業系統，在對智能型塔臺建造時，利用造塔機整體自適應智能頂升橋塔平臺實現升降建造，升降腳手架通過專門設計的升降機構固定在建筑物上，腳手架的升降是通過解開腳手架與建筑物的約束力，將其固定在升降機構上，然后通過升降動力設備實現腳手架的升降，升降到位后，再將腳手架固定在建筑物上，解除與升降機構的約束，準備下一次升降。

2、但是造塔機為圓形結構，腳手架通常為直線拼接的方形結構，直線狀態的腳手架圍成圓形時會形成一定夾角，夾角的形成會與塔臺外圍墻體出現間隙，影響塔臺外圍的安全，并且腳手架的連接需要用到直角扣件，而直角扣件與鋼管的連接處于金屬摩擦緊固連接，在腳手架晃動時會扣件的壓力會產生摩擦，容易使扣件松開。

技術實現思路

1、本發明提供了一種智能型塔臺建造用造塔機的腳手架裝置，其克服了背景技術中所描述的不足。

2、本發明解決其技術問題的所采用的技術方案是：

3、一種智能型塔臺建造用造塔機的腳手架裝置，包括幕板、彎曲桿、金屬鋼管和承力板，所述金屬鋼管和彎曲桿相拼接，所述承力板設置在彎曲桿表面，所述幕板安裝于垂直分布的所述金屬鋼管之間，所述金屬鋼管與彎曲桿的連接處設有橫桿，金屬鋼管和彎曲桿通過橫桿固定安裝在塔臺外墻體；

4、所述彎曲桿設有螺桿、扣件、擴張結構、彎曲結構和連接塊，所述連接塊和擴張結構對稱分布在彎曲結構左右兩側，所述螺桿設置在彎曲結構中間，所述擴張結構卡合在扣件位置，且擴張結構通過扣件安裝在金屬鋼管上，當螺桿轉動時，彎曲結構帶動外端的擴張結構在金屬鋼管上弧形活動，每兩根豎向的所述金屬鋼管之間的彎曲桿弧形彎曲。

5、一較佳技術方案：所述彎曲結構設有金屬板、彈簧桿、密封環、支撐桿和活動桿，所述彈簧桿設置在金屬板內部，螺桿在金屬板一側螺旋活動，且螺桿活動壓縮彈簧桿，所述密封環設置在金屬板內部，所述支撐桿設置在金屬板內部中間，所述活動桿位于螺桿外側轉動，螺桿移動時，螺桿帶動活動桿轉動，使活動桿以支撐桿為中心轉動，且活動桿外端按壓金屬板，所述金屬板通過密封環弧形彎曲。

6、一較佳技術方案：所述扣件設有第一固定板、鎖扣和第二固定板，所述第一固定板和第二固定板連接固定，且第一固定板和第二固定板上設有鎖扣，擴張結構穿過第一固定板內，鎖扣螺栓開合固定第一固定板內的擴張結構，所述第一固定板在第二固定板的連接處轉動。

7、一較佳技術方案：所述第一固定板由旋轉結構、卡塊和u型板組成，所述卡塊設置在旋轉結構內部，所述旋轉結構固定在u型板下端，u型板包裹固定擴張結構時，擴張結構擠壓卡塊，并使卡塊向旋轉結構中間擠壓，所述u型板在第二固定板上轉動后固定。

8、一較佳技術方案：所述旋轉結構設有橡膠板、滑板和球塊，所述球塊在滑板內部限位，所述橡膠板位于第二固定板表面，且滑板在第二固定板內側弧形滑動，所述滑板在球塊上方設有孔洞，孔洞對應卡塊下端，卡塊穿過孔洞抵壓球塊，并使球塊按壓在橡膠板表面限位。

9、一較佳技術方案：所述擴張結構設有受力塊、弧形條、金屬塊、彈簧和橡膠層，所述弧形條環形陣列設置在連接塊外側，所述受力塊外側設有彈簧，且彈簧對應金屬塊內側環形分布，所述金屬塊由環形的所述橡膠層包裹，推動受力塊時，彈簧擠壓金屬塊，并使橡膠層往外形變擴張按壓弧形條，所述弧形條擴張并抵壓在扣件內側固定。

10、一較佳技術方案：所述受力塊設有空心板、支撐塊和十字手柄，所述支撐塊外側設有空心板，所述空心板設有四個，四個空心板環形分布，每兩個空心板之間存在間隙，且十字手柄對應間隙進入空心板內部，所述彈簧靜止狀態時向外傾斜45°，支撐塊推動彈簧時，彈簧向內傾斜20°，彈性推動橡膠層往外擴張。

11、本技術方案與現有技術相比，它具有如下優點：

12、本發明中彎曲桿和金屬鋼管拼接時，根據塔臺的弧度，旋轉螺桿，使彎曲結構和彎曲結構帶動承力板進行弧形活動，進而使連接塊外端的擴張結構卡合在扣件內，并通過扣件固定在金屬鋼管之間形成拼接固定，根據塔臺弧度調整彎曲桿的弧度，實現較為靠近塔臺外墻的效果，避免直線拼接安裝出現夾角的問題，使彎曲桿和金屬鋼管靠近塔臺外圍墻體弧形設置，避免直線拼安裝接出現夾角出現間隙影響安全。

13、本發明中支撐塊彈性擠壓彈簧，支撐塊向內活動后使彈簧傾斜角度變為傾斜20°，此時彈簧傾斜20°后寬度更窄，對橡膠層的彈性更大，進而帶動橡膠層內的金屬塊向外擴張，并使橡膠層抵壓在弧形條內，彈性擴張并抵壓弧形條往外活動，便于弧形條在扣件內部與三角塊吻合限位，并且扣件內部對兩邊的擴張結構同時限位固定，便于擴張結構呈現弧形角度固定安裝，通過擴張結構的彈性擴張、扣件內側和弧形條的吻合限位實現對晃動摩擦力的緩沖，防止腳手架晃動時擴張結構和扣件出現較大摩擦而容易松開。

技術特征：

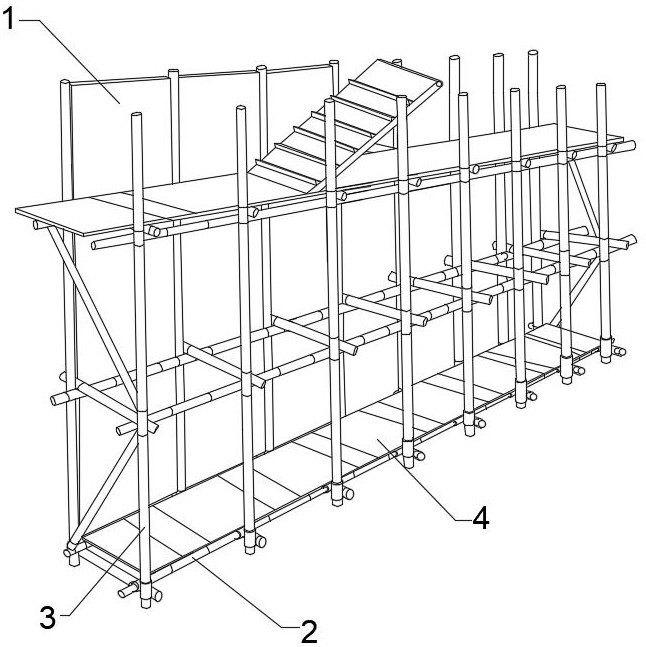

1.一種智能型塔臺建造用造塔機的腳手架裝置，其特征在于，包括幕板（1）、彎曲桿（2）、金屬鋼管（3）和承力板（4），所述金屬鋼管（3）和彎曲桿（2）相拼接，所述承力板（4）設置在彎曲桿（2）表面，所述幕板（1）安裝于垂直分布的所述金屬鋼管（3）之間，所述金屬鋼管（3）與彎曲桿（2）的連接處設有橫桿，金屬鋼管（3）和彎曲桿（2）通過橫桿固定安裝在塔臺外墻體；

2.根據權利要求1所述的一種智能型塔臺建造用造塔機的腳手架裝置，其特征在于，所述彎曲結構（24）設有金屬板（241）、彈簧桿（242）、密封環（243）、支撐桿（244）和活動桿（245），所述彈簧桿（242）設置在金屬板（241）內部，螺桿（21）在金屬板（241）一側螺旋活動，且螺桿（21）活動壓縮彈簧桿（242），所述密封環（243）設置在金屬板（241）內部，所述支撐桿（244）設置在金屬板（241）內部中間，所述活動桿（245）位于螺桿（21）外側轉動，螺桿（21）移動時，螺桿（21）帶動活動桿（245）轉動，使活動桿（245）以支撐桿（244）為中心轉動，且活動桿（245）外端按壓金屬板（241），所述金屬板（241）通過密封環（243）弧形彎曲。

3.根據權利要求2所述的一種智能型塔臺建造用造塔機的腳手架裝置，其特征在于，所述扣件（22）設有第一固定板（221）、鎖扣（222）和第二固定板（223），所述第一固定板（221）和第二固定板（223）連接固定，且第一固定板（221）和第二固定板（223）上設有鎖扣（222），擴張結構（23）穿過第一固定板（221）內，鎖扣（222）螺栓開合固定第一固定板（221）內的擴張結構（23），所述第一固定板（221）在第二固定板（223）的連接處轉動。

4.根據權利要求3所述的一種智能型塔臺建造用造塔機的腳手架裝置，其特征在于，所述第一固定板（221）由旋轉結構（2211）、卡塊（2212）和u型板（2213）組成，所述卡塊（2212）設置在旋轉結構（2211）內部，所述旋轉結構（2211）固定在u型板（2213）下端，u型板（2213）包裹固定擴張結構（23）時，擴張結構（23）擠壓卡塊（2212），并使卡塊（2212）向旋轉結構（2211）中間擠壓，所述u型板（2213）在第二固定板（223）上轉動后固定。

5.根據權利要求4所述的一種智能型塔臺建造用造塔機的腳手架裝置，其特征在于，所述旋轉結構（2211）設有橡膠板（11）、滑板（12）和球塊（13），所述球塊（13）在滑板（12）內部限位，所述橡膠板（11）位于第二固定板（223）表面，且滑板（12）在第二固定板（223）內側弧形滑動，所述滑板（12）在球塊（13）上方設有孔洞，孔洞對應卡塊（2212）下端，卡塊（2212）穿過孔洞抵壓球塊（13），并使球塊（13）按壓在橡膠板（11）表面限位。

6.根據權利要求1所述的一種智能型塔臺建造用造塔機的腳手架裝置，其特征在于，所述擴張結構（23）設有受力塊（231）、弧形條（232）、金屬塊（233）、彈簧（234）和橡膠層（235），所述弧形條（232）環形陣列設置在連接塊（25）外側，所述受力塊（231）外側設有彈簧（234），且彈簧（234）對應金屬塊（233）內側環形分布，所述金屬塊（233）由環形的所述橡膠層（235）包裹，推動受力塊（231）時，彈簧（234）擠壓金屬塊（233），并使橡膠層（235）往外形變擴張按壓弧形條（232），所述弧形條（232）擴張并抵壓在扣件（22）內側固定。

7.根據權利要求6所述的一種智能型塔臺建造用造塔機的腳手架裝置，其特征在于，所述受力塊（231）設有空心板（2311）、支撐塊（2312）和十字手柄（2313），所述支撐塊（2312）外側設有空心板（2311），所述空心板（2311）設有四個，四個空心板（2311）環形分布，每兩個空心板（2311）之間存在間隙，且十字手柄（2313）對應間隙進入空心板（2311）內部，所述彈簧（234）靜止狀態時向外傾斜45°，支撐塊（2312）推動彈簧（234）時，彈簧（234）向內傾斜20°，彈性推動橡膠層（235）往外擴張。

技術總結
本發明涉及工程建筑技術領域，公開了一種智能型塔臺建造用造塔機的腳手架裝置，包括幕板、彎曲桿、金屬鋼管和承力板，本發明中彎曲桿和金屬鋼管拼接時，使彎曲結構和彎曲結構帶動承力板進行弧形活動，進而使連接塊外端的擴張結構卡合在扣件內，并通過扣件固定在金屬鋼管之間形成拼接固定，根據塔臺弧度調整彎曲桿的弧度，使彎曲桿和金屬鋼管靠近塔臺外圍墻體弧形設置，避免直線拼安裝接出現夾角出現間隙影響安全，并且扣件內部對兩邊的擴張結構同時限位固定，便于擴張結構呈現弧形角度固定安裝，通過擴張結構的彈性擴張、扣件內側和弧形條的吻合限位實現對晃動摩擦力的緩沖，防止腳手架晃動時擴張結構和扣件出現較大摩擦而容易松開。

技術研發人員：王波,李習春,么學春,張克勝,陳洪敏,任寶雙,唐永,魏釗,曹青帥,周靜衛,陳小強,朱江博,蔡成園,戴弘宇
受保護的技術使用者：中交建筑集團東南建設有限公司
技術研發日：
技術公布日：2025/4/24
