本發明涉及生活用具領域，特別是一種多功能折疊式桌子。

背景技術：

桌子是平時生活之中十分常見的一種家具，吃飯、工作、學習甚至休息都離不開它。其中，傳統的餐桌，電腦桌在為常見也應用最為廣泛。然而有些桌子雖然可以收縮折疊，但是收縮效果都不如人意，往往在某一環境好用而換個環境就會顯示出了其弊端。另外現有的折疊式桌子壽命不長，維修不方便，都是眼前急于解決的問題。隨著人們生活的追求越來越高，桌子的要求也越來越高，尤其是可以多用的桌子，方便攜帶，方便收縮，方便展開的桌子。一來一桌多用也大大節約了生活成本，二來一桌多用，而且是可折疊式桌子，更加壓縮了所占空間，在房價越來越貴的當下，這些優點都是最實在的。

技術實現要素：

本發明的目的提供一種多功能折疊式桌子，該桌子具有靈活性強，功能巨大，占用空間小，攜帶方便，一桌多用的優點。

本發明的技術方案為：

一種多功能折疊式桌子，包括一塊底板、兩塊相同的相對安裝的方形側板、兩塊相同的相對安裝的折疊側板以及兩塊相同的蓋板，

所述方形側板與折疊側板安裝在相鄰面，

所述方形側板下邊緣通過合頁與底板邊緣連接，方形側板上邊緣通過合頁與一塊蓋板邊緣連接，

所述折疊側板包括一塊大直角三角板和兩塊相同的小直角三角板，兩塊相同的小直角三角板的斜板通過合頁分別與大直角三角板的兩條直角邊連接，大直角三角板的斜邊通過合頁與底板的一邊連接，小直角三角板上與方形側板相鄰的直角邊通過合頁與方形側板的邊緣連接。

小直角三角板上與方形側板相鄰的直角邊與方形側板的邊緣連接處設置的合頁為轉軸與兩張葉片可拆卸的合頁，蓋板與方形側板的連接邊緣和方形側板與底板的連接邊緣安裝有插銷。

所述每個合頁都設有鎖死機構。

兩塊相同的小直角三角板能夠拼接成與大直角三角板相同的形狀。

兩塊相同的蓋板能夠拼接成與底板相同的形狀。

本發明的突出優點在于：

本發明采用合頁將各個部件一一鏈接，不僅簡單易懂，方便操作，更加便于維護，各個部件可單零件進行替換和維修，避免了一個部件出問題造成整個桌子癱瘓的問題。本發明的折疊性能最優，結構緊湊，可以實現最大的縮小體積，這一優點也決定了本發明占用空間小，方便收縮方便展開的優點。本發明是多功能多用桌子。就本發明可折疊這一結構，在完全展開時本發明不僅可以作為傳統的桌子使用，還可作為儲物箱來使用。實現了真正的多功能多用桌子。

附圖說明

圖1為本發明的多功能折疊式桌子處于立方體展開狀態的結構示意圖。

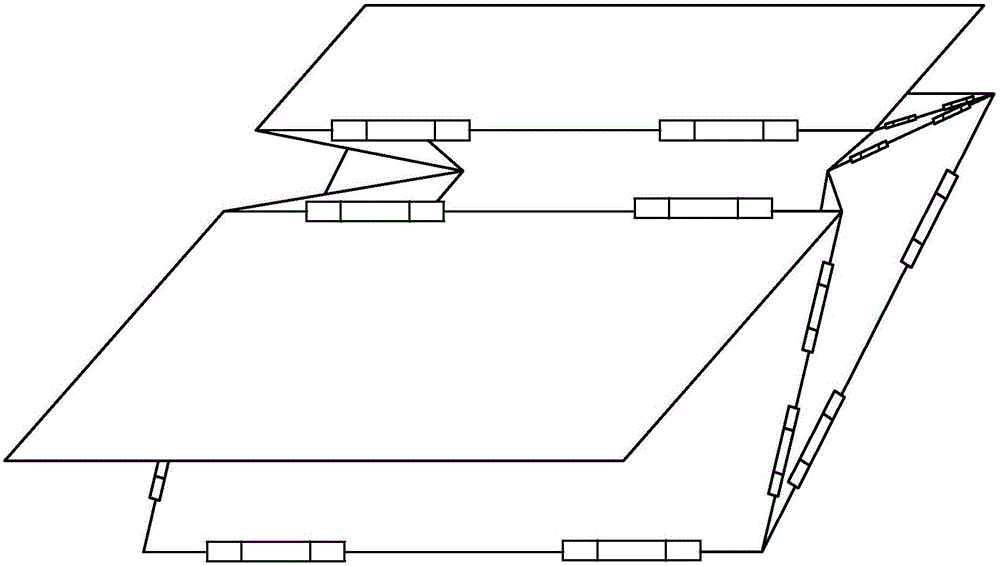

圖2為本發明的多功能折疊式桌子折疊過程的變形示意圖。

圖3為本發明的多功能折疊式桌子的方形側板安裝示意圖。

圖4為本發明的多功能折疊式桌子的折疊側板安裝示意圖。

圖5為本發明的多功能折疊式桌子的作為桌子使用時桌板展開狀態示意圖。

具體實施方式

下面結合附圖對本發明的具體實施方式進行詳細描述。

一種多功能折疊式桌子，包括一塊底板5、兩塊相同的相對安裝的方形側板4、兩塊相同的相對安裝的折疊側板以及兩塊相同的蓋板1，

所述方形側板4與折疊側板安裝在相鄰面，

所述方形側板4下邊緣通過合頁6與底板5邊緣連接，方形側板4上邊緣通過合頁6與一塊蓋板1邊緣連接，

所述折疊側板包括一塊大直角三角板3和兩塊相同的小直角三角板2，兩塊相同的小直角三角板2的斜板通過合頁6分別與大直角三角板3的兩條直角邊連接，大直角三角板3的斜邊通過合頁6與底板5的一邊連接，小直角三角板2上與方形側板4相鄰的直角邊通過合頁6與方形側板4的邊緣連接。

所述每個合頁6都設有鎖死機構。

兩塊小直角三角板2能夠拼接成與大直角三角板相同3的形狀。

兩塊蓋板1能夠拼接成與底板5相同的形狀。

工作原理

當需要儲存物品時，所述折疊式桌子處于立方體展開狀態，如圖1所示，此時，各個合頁6通過鎖死機構保持合頁6的兩部分形狀保持固定而不能發生旋轉。

當需要折疊時，打開各個合頁6的鎖死機構，將兩塊折疊側板向中央推動，即可折疊成平板，體積大大減小。

小直角三角板2上與方形側板4相鄰的直角邊與方形側板4的邊緣連接處設置的合頁為轉軸與兩張葉片可拆卸的合頁，蓋板1與方形側板4的連接邊緣和方形側板4與底板5的連接邊緣安裝有插銷7。

當需要作為桌子使用時，將可拆卸合頁的轉軸取出，然后小直角三角板2就可以與方形側板4分離，然后將方形側板4、蓋板1以及底板5展開至同一平面上，然后插入插銷7，使得方形側板4、蓋板1以及底板5能夠剛性的處于一個平面，這個平面即為桌面，而折疊側板即為桌腳，因而可以作為桌子使用。插銷7的銷舌和插孔分別安裝在連接邊緣兩側的不同板塊上。
