本發明涉及金屬制品領域，具體是指一種鋁合金碗柜的懸掛裝置。

背景技術：

鋁合金碗柜的出現主要是在隨著人們工作繁忙以及是家裝的改變而產生。鋁合金碗柜指用鋁合金管作為主體結構，塑料叉為銜接，玻璃或者中纖板，鋁塑板為面板組合而成的柜子。鋁合金碗柜最初開始面層都是中纖板。目前市場上出售的一些鋁柜的面板為了提高防水，衛生等功能，越來越多面板選擇鋼化玻璃，靈活的組裝性能受到很多消費者喜愛。

現有的鋁合金碗柜只設置有存放廚具的隔板，廚具在重力的作用下放置在隔板上，這種隔板適合于存放碗、盤子和杯子等放置長度較小的廚具，而在放置菜刀和勺子等放置長度較大的廚具時，占用空間大。

技術實現要素：

本發明的目的在于提供一種鋁合金碗柜的懸掛裝置，該懸掛裝置的滾輪安裝好后，可以沿滾輪槽滾動，當需要使用掛鉤時，將滾輪滾動的滾輪槽的中部，以方便使用，使用掛鉤掛上刀具和勺子等廚具，可有效節約空間；當不需要使用掛鉤時，將滾輪滾動到滾輪槽靠近端面板的端部，以節約碗柜的空間，用于放置其他物品。

本發明通過下述技術方案實現：

一種鋁合金碗柜的懸掛裝置，包含有上蓋板，上蓋板兩側面設置有側板，上蓋板一端面設置有端面板，側板下部和端面板下部設置有底板，上蓋板與底板平行，端面板、上蓋板與側板兩兩垂直；底板中部設置有橫向貫通的橫槽，橫槽兩邊設置有兩條平行的滾輪槽，兩條滾輪槽中分別安裝有兩個滾輪，兩個滾輪之間連接有滾輪軸，滾輪軸中部垂直設置有懸掛桿，懸掛桿下部設置有掛鉤。

兩個側板、上蓋板、端面板和底板形成一個具有一個開口和一條橫槽的長方體容置腔，滾輪及其附屬部件可以在該容置腔中移動，開口用于安裝和拆卸滾輪及其附屬部件，橫槽為懸掛桿的移動通槽，橫槽能夠滿足懸掛桿橫向移動的需求；滾輪及其附屬部件的重心在滾輪軸以下，以滿足其穩定性需求，使滾輪能夠在滾輪槽中穩定滾動；掛鉤數量為多個，可以同時懸掛多種物品；端面板用于限制滾輪移動，防止滾輪跑出滾輪槽。

滾輪安裝好后，可以沿滾輪槽滾動，當需要使用掛鉤時，將滾輪滾動的滾輪槽的中部，以方便使用，使用掛鉤掛上刀具和勺子等廚具，可有效節約空間；當不需要使用掛鉤時，將滾輪滾動到滾輪槽靠近端面板的端部，以節約碗柜的空間，用于放置其他物品。

進一步的，所述上蓋板未設置端面板的一端安裝有擋板，側板上設置有擋板槽，擋板安裝在擋板槽中，擋板四邊分別連接上蓋板、底板和兩個側板。擋板用于限制滾輪移動，防止滾輪跑出滾輪槽；擋板安裝在側板上的擋板槽中，擋板槽提供的固定力大于滾輪滾動的慣性力，防止滾輪移動推動擋板移動。

進一步的，所述滾輪軸中部對稱設置有防撞梁，防撞梁兩端垂直設置有防撞板，懸掛桿、滾輪軸和防撞梁兩兩垂直。由于兩個滾輪的重量相等，防撞梁設置在滾輪軸中部，可以使兩個滾輪在防撞梁的作用力的作用下平衡，避免其傾斜；防撞梁和防撞板選用有一定彈性的材料，起到減震作用；防撞梁和防撞板的設置，使滾輪在接觸端面板和擋板之前，防撞板先接觸端面板和擋板，同時起到減震作用，避免碰撞過程中損壞滾輪。

進一步的，所述上蓋板設置有開口槽，開口槽的寬度與擋板厚度相同。擋板由上蓋板的開口槽中裝入和拆除。

進一步的，所述擋板下部設置有倒角。以方便擋板裝入。

進一步的，所述上蓋板上設置有安裝掛板，安裝掛板的上表面與上蓋板的上表面平齊。該碗柜上部預留有該懸掛裝置的安裝缺口，缺口的長度和寬度與該懸掛裝置上蓋板的長度和寬度相同，安裝完成后安裝掛板掛在缺口邊緣，以固定該懸掛裝置。

本發明與現有技術相比，具有的有益效果為：

(1)本發明可以使碗柜中懸掛物件，占用空間小，在不懸掛物件時，不影響碗柜中存放其他物件。

(2)本發明結構簡單，安裝方便，具有很強的實用性。

(3)本發明設置有緩沖裝置，使用中自身損害小，經久耐用。

附圖說明

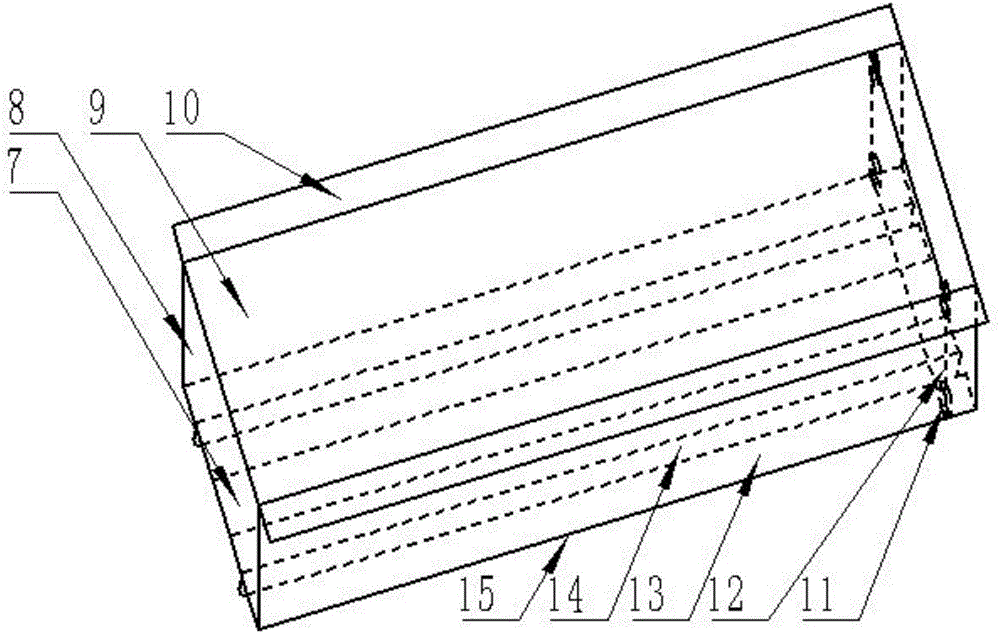

圖1為本發明的固定部分的結構示意圖。

圖2為本發明的移動部分的結構示意圖。

其中：1—掛鉤，2—懸掛桿，3—滾輪軸，4—滾輪，5—防撞梁，6—防撞板，7—橫槽，8—端面板，9—上板，10—安裝掛板，11—擋板槽，12—擋板，13—側板，14—滾輪槽，15—底板。

具體實施方式

下面結合實施例對本發明作進一步地詳細說明，但本發明的實施方式不限于此。

實施例1：

如圖1、圖2所示，本發明為了克服現有技術的缺陷，提供了一種鋁合金碗柜的懸掛裝置，包含有上蓋板9，上蓋板9兩側面設置有側板13，上蓋板9一端面設置有端面板8，側板13下部和端面板8下部設置有底板15，上蓋板9與底板15平行，端面板8、上蓋板9與側板13兩兩垂直；底板15中部設置有橫向貫通的橫槽7，橫槽7兩邊設置有兩條平行的滾輪槽14，兩條滾輪槽14中分別安裝有兩個滾輪4，兩個滾輪4之間連接有滾輪軸3，滾輪軸3中部垂直設置有懸掛桿2，懸掛桿2下部設置有掛鉤1。

兩個側板13、上蓋板9、端面板8和底板15形成一個具有一個開口和一條橫槽7的長方體容置腔，滾輪4及其附屬部件可以在該容置腔中移動，開口用于安裝和拆卸滾輪4及其附屬部件，橫槽7為懸掛桿2的移動通槽，橫槽7能夠滿足懸掛桿2橫向移動的需求；滾輪4及其附屬部件的重心在滾輪軸3以下，以滿足其穩定性需求，使滾輪4能夠在滾輪槽14中穩定滾動；掛鉤1數量為多個，可以同時懸掛多種物品；端面板8用于限制滾輪4移動，防止滾輪4跑出滾輪槽14。

滾輪4安裝好后，可以沿滾輪槽14滾動，當需要使用掛鉤1時，將滾輪4滾動的滾輪槽14的中部，以方便使用，使用掛鉤1掛上刀具和勺子等廚具，可有效節約空間；當不需要使用掛鉤1時，將滾輪4滾動到滾輪槽14靠近端面板8的端部，以節約碗柜的空間，用于放置其他物品。

實施例2：

本實施例在實施例1的基礎上做進一步的改進，如圖1、圖2所示，所述上蓋板9未設置端面板8的一端安裝有擋板12，側板13上設置有擋板槽11，擋板12安裝在擋板槽11中，擋板12四邊分別連接上蓋板9、底板15和兩個側板13。擋板12用于限制滾輪4移動，防止滾輪4跑出滾輪槽14；擋板12安裝在側板13上的擋板槽11中，擋板槽11提供的固定力大于滾輪4滾動的慣性力，防止滾輪4移動推動擋板12移動。

所述滾輪軸3中部對稱設置有防撞梁5，防撞梁5兩端垂直設置有防撞板6，懸掛桿2、滾輪軸3和防撞梁5兩兩垂直。由于兩個滾輪4的重量相等，防撞梁5設置在滾輪軸3中部，可以使兩個滾輪4在防撞梁5的作用力的作用下平衡，避免其傾斜；防撞梁5和防撞板6選用有一定彈性的材料，起到減震作用；防撞梁5和防撞板6的設置，使滾輪4在接觸端面板8和擋板12之前，防撞板6先接觸端面板8和擋板12，同時起到減震作用，避免碰撞過程中損壞滾輪4。

所述上蓋板9設置有開口槽，開口槽的寬度與擋板12厚度相同。擋板12由上蓋板9的開口槽中裝入和拆除。

所述擋板12下部設置有倒角。以方便擋板12裝入。

所述上蓋板9上設置有安裝掛板10，安裝掛板10的上表面與上蓋板9的上表面平齊。該碗柜上部預留有該懸掛裝置的安裝缺口，缺口的長度和寬度與該懸掛裝置上蓋板9的長度和寬度相同，安裝完成后安裝掛板10掛在缺口邊緣，以固定該懸掛裝置。

本實施例的其他部分與實施例1相同，不再贅述。

以上所述，僅是本發明的較佳實施例，并非對本發明做任何形式上的限制，凡是依據本發明的技術實質對以上實施例所作的任何簡單修改、等同變化，均落入本發明的保護范圍之內。
