本發明涉及家用電器技術領域，具體而言，涉及一種洗料裝置和烹飪裝置。

背景技術：

現如今家用電器已向著更加自動化和智能化的方向發展，如具備自動烹飪功能的烹飪裝置。自動烹飪裝置通常也需要對物料進行清洗，然而在實際使用過程中，不僅要保證清洗過程中的密封，同時還要能夠實現在洗料后及時地將清洗后的物料送到用于烹飪的鍋體中。因此如何有效地保證洗料裝置的密封和后續的送料就成了亟待解決的問題。

技術實現要素：

為了解決上述技術問題至少之一，本發明的第一方面的實施例提出了一種洗料裝置。

本發明的第二方面實施例，還提出了一種烹飪裝置。

有鑒于此，根據本發明的第一方面的實施例，本發明提出了一種洗料裝置，包括：洗料腔體，洗料腔體的底部設置有出料口；封堵塞桿，封堵塞桿為中空結構，封堵塞桿的內壁上設置有內螺紋，封堵塞桿的上部設置有導向凸起；封堵塞，設置在封堵塞桿上，封堵塞與出料口相適配；蓋板，設置在洗料腔體上，蓋板設置有導向柱，導向柱上設置有導向槽，導向槽與導向凸起相適配；驅動桿，設置在蓋板上，驅動桿上設置有外螺紋，外螺紋與內螺紋相適配，封堵塞桿與驅動桿相連接；驅動電機，驅動電機與驅動桿相連接；驅動電機驅動驅動桿轉動，驅動桿帶動封堵塞桿沿著導向槽的方向運動以控制封堵塞開啟或關閉出料口。

本發明提供的洗料裝置，通過設置驅動電機帶動驅動桿轉動進而實現封堵塞的上下移動，封堵塞運動至洗料腔體的底部時堵住出料口，保證洗料裝置洗料時的密封，避免液體或物料的泄露，并且當洗料結束后送料時封堵塞像上運動打開出料口，使得物料能夠順利流過物料口。通過設置可上下移動的封堵塞，使得洗料裝置既能保證密封，同時還可以通過控制封堵塞控制物料的輸送。

另外，本發明提供的上述實施例中的洗料裝置還可以具有如下附加技術特征：

在上述技術方案中，優選地，還包括：第一齒輪，第一齒輪與驅動電機相連接；惰輪，惰輪與第一齒輪相嚙合；封堵塞桿上設置有第二齒輪，第二齒輪與惰輪相嚙合。

在該技術方案中，通過設置多個齒輪傳動，將驅動電機的動力傳動至封堵塞桿以帶動封堵塞上下運動，這樣的傳動設計有利于提高洗料裝置內驅動電機與封堵塞布置的靈活性，同時還能夠一定程度地減小洗料裝置及使用了該洗料裝置的烹飪裝置的厚度。

在上述技術方案中，優選地，導向柱的下部設置有限位結構，限位結構位于導向槽的下方。

在該技術方案中，通過設置限位機構，對封堵塞的運動范圍進行限定，以及避免工作時封堵塞脫落。

在上述技術方案中，優選地，導向槽設置為豎直方向。

在該技術方案中，用于限定封堵塞運動方向的導向槽為豎直方向，因此封堵塞的運動方向也為豎直方向，保證了封堵塞與出料口能夠緊密貼合進而實現對于出料口的密封。

在上述技術方案中，優選地，還包括：第一密封環；封堵塞上設置有第一安裝槽，第一密封環安裝在第一安裝槽上。

在該技術方案中，通過在封堵塞上設置第一密封環，保證封堵塞與出料口的緊密貼合，保證密封效果。

在上述技術方案中，優選地，還包括：第二密封環，第二密封環為圓形密封環；封堵塞上還設置有第二安裝槽，第二安裝槽位于第一安裝槽的下方，第二密封環安裝在第二安裝槽上。

在該技術方案中，通過在第一密封環的下方設置第二密封環，進一步地提升了封堵塞的密封性能，避免物料或液體的泄露。

在上述技術方案中，優選地，封堵塞桿與封堵塞為一體式結構。

在該技術方案中，通過將封堵塞桿與封堵塞設置為一體式結構，提高了強度，同時減少了洗料裝置的裝配環節，提高了洗料裝置的生產效率。

在上述技術方案中，優選地，封堵塞桿上與第二齒輪為一體式結構。

在該技術方案中，通過將封堵塞桿上與第二齒輪設置為一體式結構，提高了強度，同時減少了洗料裝置的裝配環節，提高了洗料裝置的生產效率。

本發明第二方面的實施例提供的烹飪裝置，包括：第一方面實施例的洗料裝置。

本發明提供的烹飪裝置，通過采用上述的洗料裝置，通過設置可上下移動的封堵塞，使得洗料裝置既能保證密封，同時還可以通過控制封堵塞控制物料的輸送。

另外，本發明提供的上述實施例中的烹飪裝置還可以具有如下附加技術特征：

在上述技術方案中，優選地，還包括：內鍋，內鍋位于洗料裝置的下方并與出料口相連通。

在該技術方案中，烹飪裝置的內鍋與出料口相連接，清洗后的物料可經過出料口直接送入內鍋，以便進行之后的烹飪。

在上述技術方案中，優選地，烹飪裝置為電飯煲、電壓力鍋或豆漿機。

在該技術方案中，電飯煲、電壓力鍋或豆漿機通過采用了上述的洗料裝置，既提升了洗料裝置的密封性能，同時還通過控制封堵塞控制物料的輸送，簡化了送料結構，提升了送料效率。

本發明的附加方面和優點將在下面的描述部分中變得明顯，或通過本發明的實踐了解到。

附圖說明

本發明的上述和/或附加的方面和優點從結合下面附圖對實施例的描述中將變得明顯和容易理解，其中：

圖1是本發明一種實施例的局部剖面結構示意圖；

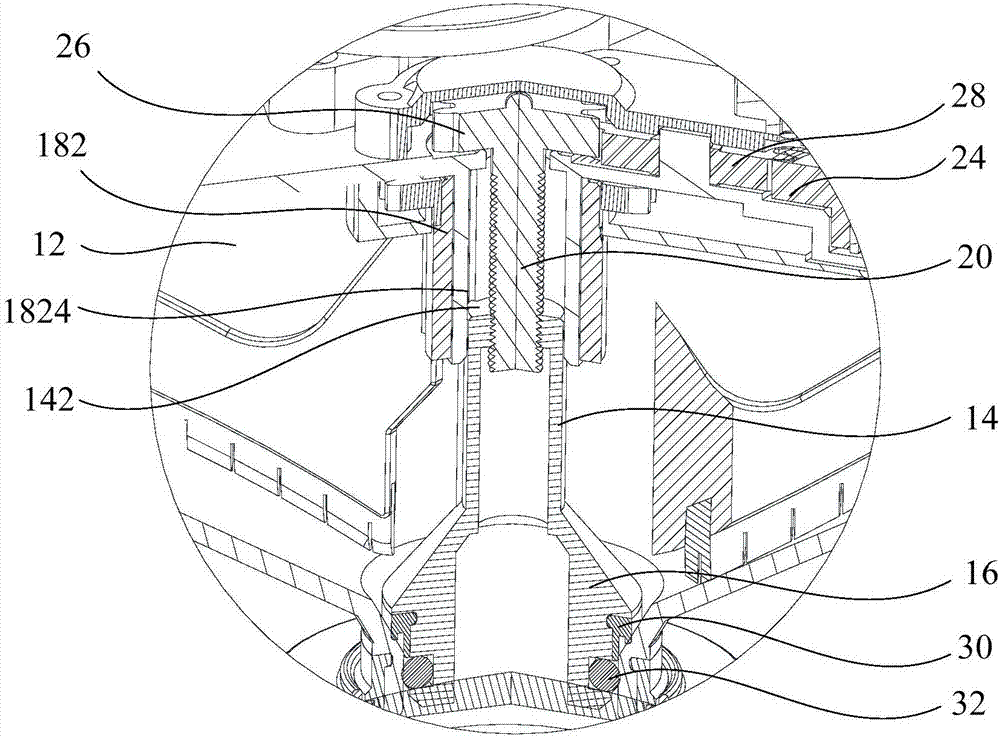

圖2是圖1所示結構中a的局部放大示意圖；

圖3是圖1所示結構中傳動部分的結構示意圖；

圖4是圖3所示結構的爆炸圖。

其中，圖1至圖4中附圖標記與部件名稱之間的對應關系為：

12洗料腔體，122出料口，14封堵塞桿，導向凸起142，16封堵塞，162第一安裝槽，164第二安裝槽，18蓋板，182導向柱，1824導向槽，20驅動桿，22驅動電機，24第一齒輪，26第二齒輪，28惰輪，30第一密封環，32第二密封環，4烹飪裝置。

具體實施方式

為了能夠更清楚地理解本發明的上述目的、特征和優點，下面結合附圖和具體實施方式對本發明進行進一步的詳細描述。需要說明的是，在不沖突的情況下，本申請的實施例及實施例中的特征可以相互組合。

在下面的描述中闡述了很多具體細節以便于充分理解本發明，但是，本發明還可以采用其他不同于在此描述的其他方式來實施，因此，本發明的保護范圍并不受下面公開的具體實施例的限制。

下面參照圖1至圖4描述根據本發明一些實施例所述的洗料裝置和烹飪裝置。

如圖1至圖4所示，本發明提供了一種洗料裝置，包括：洗料腔體12，洗料腔體12的底部設置有出料口122；封堵塞桿14，封堵塞桿14為中空結構，封堵塞桿14的內壁上設置有內螺紋，封堵塞桿14的上部設置有導向凸起142；封堵塞16，設置在封堵塞桿14上，封堵塞16與出料口122相適配；蓋板18，設置在洗料腔體12上，蓋板18設置有導向柱182，導向柱182上設置有導向槽1824，導向槽1824與導向凸起142相適配；驅動桿20，設置在蓋板18上，驅動桿20上設置有外螺紋，外螺紋與內螺紋相適配，封堵塞桿14與驅動桿20相連接；驅動電機22，驅動電機22與驅動桿20相連接；驅動電機22驅動驅動桿20轉動，驅動桿20帶動封堵塞桿14沿著導向槽1824的方向運動以控制封堵塞16開啟或關閉出料口122。

本發明提供的洗料裝置，通過設置驅動電機22帶動驅動桿20轉動進而實現封堵塞16的上下移動，封堵塞16運動至洗料腔體12的底部時堵住出料口122，保證洗料裝置洗料時的密封，避免液體或物料的泄露，并且當洗料結束后送料時封堵塞16像上運動打開出料口122，使得物料能夠順利流過物料口。通過設置可上下移動的封堵塞16，使得洗料裝置既能保證密封，同時還可以通過控制封堵塞16控制物料的輸送。圖1所示的結構中驅動桿20與封堵塞桿14通過齒輪連接，而實際使用過程中兩者既可以直接相連，也可以通過其他的方式相連接。

在本發明的一個實施例中，優選地，如圖1至圖4所示，還包括：第一齒輪24，第一齒輪24與驅動電機22相連接；惰輪28，惰輪28與第一齒輪24相嚙合；封堵塞桿14上設置有第二齒輪26，第二齒輪26與惰輪28相嚙合。

在該實施例中，通過設置多個齒輪傳動，將驅動電機22的動力傳動至封堵塞桿14以帶動封堵塞16上下運動，這樣的傳動設計有利于提高洗料裝置內驅動電機22與封堵塞16布置的靈活性，同時還能夠一定程度地減小洗料裝置及使用了該洗料裝置的烹飪裝置4的厚度。

在本發明的一個實施例中，優選地，導向柱的下部設置有限位結構，限位結構位于導向槽的下方。

在該實施例中，通過設置限位機構，對封堵塞的運動范圍進行限定，以及避免工作時封堵塞脫落。

在本發明的一個實施例中，優選地，導向槽1824設置為豎直方向。

在該實施例中，用于限定封堵塞16運動方向的導向槽1824為豎直方向，因此封堵塞16的運動方向也為豎直方向，保證了封堵塞16與出料口122能夠緊密貼合進而實現對于出料口122的密封。

在本發明的一個實施例中，優選地，如圖2和圖4所示，還包括：第一密封環30；封堵塞16上設置有第一安裝槽162，第一密封環30安裝在第一安裝槽162上。

在該實施例中，通過在封堵塞16上設置第一密封環30，保證封堵塞16與出料口122的緊密貼合，保證密封效果。

在本發明的一個實施例中，優選地，如圖2和圖4所示，還包括：第二密封環32，第二密封環32為圓形密封環；封堵塞16上還設置有第二安裝槽164，第二安裝槽164位于第一安裝槽162的下方，第二密封環32安裝在第二安裝槽164上。

在該實施例中，通過在第一密封環30的下方設置第二密封環32，進一步地提升了封堵塞16的密封性能，避免物料或液體的泄露。

在本發明的一個實施例中，優選地，封堵塞桿與封堵塞為一體式結構。

在該實施例中，通過將封堵塞桿14與封堵塞16設置為一體式結構，提高了強度，同時減少了洗料裝置的裝配環節，提高了洗料裝置的生產效率。

在本發明的一個實施例中，優選地，封堵塞桿14上與第二齒輪26為一體式結構。

在該實施例中，通過將封堵塞桿14上與第二齒輪26設置為一體式結構，提高了強度，同時減少了洗料裝置的裝配環節，提高了洗料裝置的生產效率。

本發明第二方面的實施例提供的烹飪裝置4，如圖1所示，本發明提供了一種烹飪裝置4，包括：第一方面實施例的洗料裝置。

本發明提供的烹飪裝置4，通過采用上述的洗料裝置，通過設置可上下移動的封堵塞16，使得洗料裝置既能保證密封，同時還可以通過控制封堵塞16控制物料的輸送。

在本發明的一個實施例中，優選地，還包括：內鍋，內鍋位于洗料裝置的下方并與出料口122相連通。

在該實施例中，烹飪裝置4的內鍋與出料口122相連接，清洗后的物料可經過出料口122直接送入內鍋，以便進行之后的烹飪。

在本發明的一個實施例中，優選地，烹飪裝置4為電飯煲、電壓力鍋或豆漿機。

在該實施例中，電飯煲、電壓力鍋或豆漿機通過采用了上述的洗料裝置，既提升了洗料裝置的密封性能，同時還通過控制封堵塞16控制物料的輸送，簡化了送料結構，提升了送料效率。
