本發明涉及家具用品領域。

背景技術：

品安溪鐵觀音時，所需的茶具（含茶幾桌、茶海、茶杯等），在經過泡茶人的清洗與倒茶后，含茶水的杯子需要經過泡茶人用鑷子夾起，拿到品茶人的面前桌幾位置，但因有時，客人較多或需要較大的茶幾桌時，送茶甚為不便。

為此，中國發明專利申請?zhí)朇N201110054829.6提供一種自動茶幾桌，其部件由控制器、始點位置傳感器、軌道、終點位置傳感器、茶幾桌組成，在茶幾桌的桌面開有槽位，用于安裝始點位置傳感器、軌道、終點位置傳感器，軌道的一端與始點位置傳感器連接，另一端與終點位置傳感器連接，始點位置傳感器與控制器的輸出線路連接。

此發明的磁性茶杯通過控制器和感應器的信號，在電磁體的作用下使磁性茶水杯在軌道上可從始點到終點，再由終點到始點進行來回移動，實現盛放茶水杯具的自動輸送功能。但此發明存在以下缺陷：1、軌道的長度是固定的，茶水在軌道上輸送過程中，由于茶水杯在軌道上移動，茶水容易從杯里晃動而灑出來；2、當控制器導通電磁軌道瞬時，如軌道產生的電磁力過大，輸送初期，在軌道的過大磁力對茶水杯吸引的情況下，茶水杯產生瞬間大的位移，使杯里的茶水灑出來。

技術實現要素：

本發明意在提供一種可自動運輸且減少茶水滲出的具有多功能的茶幾桌。

本方案中的一種具有多功能的茶幾桌，包括茶幾桌，茶幾桌的桌面上設有控制裝置，控制裝置包括若干個控制器，控制裝置上設有控制控制器運行的開關，控制器內設有磁鐵，磁鐵上方設有電磁鐵，電磁鐵里設有線圈，電磁鐵上設有可伸向茶幾桌桌面邊緣的伸出桿，且伸出桿伸出控制器，伸出桿上設有托盤，托盤上設有限位塊和液體感應器，限位塊內設有限位槽，液體感應器與線圈通過控制器電連接。

控制裝置用于安裝控制器和開關，控制器內用于設置磁鐵和電磁鐵，電磁鐵內設線圈，開關的啟閉使線圈內通電或斷電，磁體和電磁鐵可產生相互排斥或吸引力，伸出桿用于伸出使托盤移動，托盤用于承載茶水杯，限位槽用于對茶水杯的限位，液體感應器感應茶水的濺出。

本方案的工作原理：當需要輸送茶水時，茶水杯放在托盤上的限位槽內，按下開關，開關開啟，線圈內通入電流，電磁鐵產生與磁鐵相同的極性，由同性相斥的原理可得，電磁鐵與磁鐵產生相互排斥力，產生的排斥力促使電磁鐵往外移動，電磁鐵的移動帶動伸出桿往外移動，進而推動托盤及托盤上承載的茶水杯一并從始點往外移動至茶幾桌的桌面邊緣；運動過程中，如發現有茶水濺出，液體感應器就會感應，通過控制器使得線圈內的電流變小，進而電磁鐵受到的排斥力減小，從而伸出桿的運行速度減慢，托盤得到減速。

當需要茶水杯回到始點時，按下開關，開關關閉，線圈內無電流通入，電磁鐵不產生磁性，磁鐵吸引電磁鐵，在磁鐵吸引力作用下促使電磁鐵往回移動，電磁鐵的移動帶動伸出桿往回移動，茶水杯隨著托盤在伸出桿的帶動下一并往控制器方向移動回到始點。

本方案的效果：1、通過電磁力作用，使伸出桿伸出推動托盤移動，茶水杯放置在限位槽內隨托盤一起移動，茶水杯相對于托盤靜止，再由限位槽對茶水杯起限位作用，可減少茶水從茶水杯內灑出；2、通過托盤上液體感應器的設置，當發現有水濺出，托盤就會減速，進而減少茶水的浪費，從而提高茶水的飲用率；3、任意按下與控制裝置相對應的開關，在電磁力作用下，伸出桿伸出將會推動托盤移動，茶水杯就會被托盤自動運輸?shù)綄?duì)應的茶幾桌桌邊的位置方向，操作方便，節省人力。

進一步，控制器上設有開口，且開口的直徑小于電磁鐵的直徑。伸出桿可從開口處伸出，當伸出桿往茶幾桌面邊緣方向伸出時，開口對電磁鐵起限位作用，可防止電磁鐵與伸出桿一并從開口處伸出而脫離控制器。

進一步，限位塊內壁為相變材料制成的內壁。相變材料具有保溫效果，當在茶水輸送過程中，可使茶水處于恒溫的狀態，保證飲品的最佳口感。

進一步，托盤與茶幾桌的桌面留有2-3cm的間距，且托盤的四周設有圓弧形倒角。當托盤往茶幾桌邊移動時，由于托盤略高于茶幾桌的桌面，可防止托盤與茶幾桌桌面的摩擦，從而可延長托盤和茶幾桌面的使用壽命；圓弧形倒角能減少托盤四周的應力集中，從而有效的提高托盤的使用壽命，防止托盤四周由于應力集中導致的損壞。

進一步，限位塊的高度大于托盤的高度。在使用茶水杯時，由于托盤不是平面結構，可防止茶水灑在托盤上時直接流向桌面，具有高度的托盤，使倒灑的茶水直接灑在托盤中，不會流向桌面，可保持茶幾桌桌面的整潔；在飲用茶水時，如有茶水灑出，由于限位塊比托盤高，茶水直接灑在限位塊內，不會灑在托盤上，更不會流向桌面，進而更加保證茶幾桌桌面的整潔度。

進一步，控制器四周邊均設有至少2個控制器，且控制器均勻分布在控制裝置四周邊上。可保證茶幾桌邊的四周方向上都可以接受到茶水的輸送。

附圖說明

圖1為本發明實施例的結構示意圖；

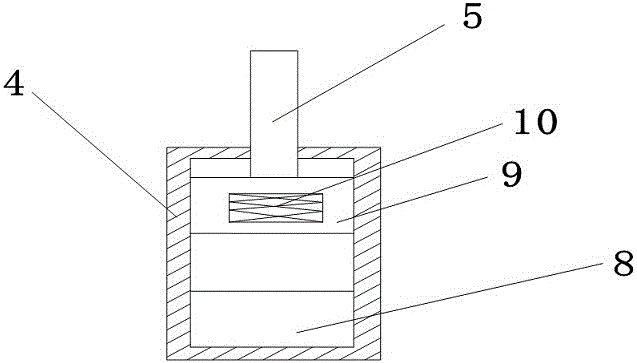

圖2為本發明伸出桿始點位置時的控制裝置剖面圖；

圖3為本發明伸出桿伸出狀態下的控制裝置剖面圖；

圖4為托盤、限位塊的剖面圖。

具體實施方式

下面通過具體實施方式對本發明作進一步詳細的說明：

說明書附圖中的附圖標記包括：茶幾桌1、控制器2、開關3、控制裝置4、伸出桿5、托盤6、限位塊7、磁鐵8、電磁鐵9、線圈10、茶水杯11、液體感應器12。

實施例基本如附圖1所示：一種具有多功能的茶幾桌1，包括茶幾桌1，茶幾桌1的桌面上設有控制裝置2，控制裝置2的四邊上設有控制器4，且每一邊均設有3個控制器4，控制裝置2的四邊上均設有開關3，開關3位于控制器4的內側，且每一個開關3對應一個控制器4，開關3的啟閉可操控對應的控制器4運作，每一個控制器4上設有伸出桿5，伸出桿5伸出控制器4，伸出桿5上設有托盤6，托盤6與茶幾桌1的桌面留有2-3cm的間距，托盤6的四周設有圓弧形倒角，托盤6上設有限位塊7和液體感應器12，限位塊7內設有限位槽，液體感應器12與線圈10通過控制器2電連接，托盤6上還可設置質量傳感器，質量傳感器與線圈10通過控制器2電連接。

如圖2所示，控制器4的底部設有磁鐵8，頂部設有開口，磁鐵8上方設有電磁鐵9，電磁鐵9內設有線圈10，電磁鐵9上設有伸出桿5，開口可使伸出桿5伸出，電磁鐵9的直徑大于開口的直徑，此時控制器4處于靜止?fàn)顟B(tài)。

如圖3所示，當開關3開啟時，線圈10內通入電流，此時，電磁鐵9內產生與磁鐵8相同的極性，同性相斥，電磁鐵9與磁鐵8相互排斥，電磁鐵9向上移動，進而帶動伸出桿5向上移動，開口對電磁鐵9進行限位，防止電磁鐵9與伸出桿5一并伸出控制器4，伸出桿5的移動推動托盤6移動，茶水杯11與托盤6一并從始點移動到茶幾桌1桌面邊緣，在開始移動時，質量傳感器檢測茶水杯內茶水的初始重量，如初始重量較重，說明杯中液體較滿從而較易濺出，質量傳感器將會傳輸信號給控制器2，控制器2使托盤6的初始速度較小，運動過程中，如發現有茶水濺出，液體感應器12就會感應，傳輸信號給控制器2，并使得線圈10內的電流變小，進而電磁鐵9受到的排斥力減小，從而伸出桿5的運行速度減慢，托盤6的速度減小，進而減少茶水的浪費，從而提高茶水的飲用率；當開關3關閉時，線圈10內無電流通入，電磁鐵9的磁性消失，磁鐵8吸引電磁鐵9，在磁鐵8吸引力的作用下，電磁鐵9帶動伸出桿5往回移動，使伸出桿5遠離茶幾桌1桌面邊緣，進而茶水杯11隨托盤6一并遠離茶幾桌1桌面邊緣，回到始點，若初始重量較輕，說明杯中液體較少，則移動速度可以稍快。

如圖4所示，底部為托盤6，托盤6具有高度，當在使用茶水杯11時，如有茶水灑出，茶水直接灑在托盤6里，進而避免茶水灑在茶幾桌1桌面上影響茶幾桌1桌面的整潔度；限位塊7的內壁為水合鹽相變材料制成的內壁，水合鹽相變材料具有保溫的優點，可使放置在限位塊7內的茶水杯11中的茶水處于恒溫狀態，不影響飲用的口感；限位塊7的高度大于托盤6的高度，在飲用茶水時，如有茶水灑出，由于限位塊7比托盤6高，茶水直接灑在限位塊7內，不會灑在托盤6上，更不會流向桌面，進而保證茶幾桌1桌面的整潔度；限位塊7的直徑大于茶水杯11的直徑，使得限位塊7與茶水杯11間留有合適的空隙，便于茶水杯11的拿放。

以上所述的僅是本發明的實施例，方案中公知的具體結構及特性等常識在此未作過多描述。應當指出，對于本領域的技術人員來說，在不脫離本發明結構的前提下，還可以作出若干變形和改進，這些也應該視為本發明的保護范圍，這些都不會影響本發明實施的效果和專利的實用性。本申請要求的保護范圍應當以其權利要求的內容為準，說明書中的具體實施方式等記載可以用于解釋權利要求的內容。
