本實用新型涉及一種安防設備，尤其是涉及一種多功能防盜窗。

背景技術：

眾所周知，防盜窗是指在建筑物原有窗戶的基礎上，附加一層具有防盜防護功能的網狀門窗。然而，現有的防盜窗雖然可以擺放花瓶，但不便于定時自動給花澆水，不便于衣物的晾曬，尤其是晾曬大件衣物，帶逃生功能的防盜窗不便于快速打開窗門。

CN 204002417 U公開了一種多功能防盜窗，包括窗框和安裝在窗框中的柵欄，窗框通過橫檔分為上部的晾曬區和下部的雜物區，上部晾曬區設有帶柵欄的外開小窗，小窗通過鉸鏈與窗框連接，窗框上裝有固定小窗的鎖具；下部的雜物區設有與窗框固定連接的逃生工具箱。該多功能防盜窗不便于養花，且逃生用的小窗不能快速打開。

CN 204571730 U公開了一種設有逃生通道的防盜窗，包括墻體、連接板和齒條，所述墻體上設有窗戶，窗戶的左段設有固定窗，窗戶的右段設有活動窗，活動窗與固定窗之間設有連接板，活動窗通過鉸鏈與窗戶鉸接，活動窗的左端設有兩組橫鎖桿，每組橫鎖桿的下方均設有能夠轉動的鎖緊桿，兩組鎖緊桿垂直于連接板設置。該防盜窗的功能相對單一，且活動窗不能快速打開。

技術實現要素：

本實用新型要解決的技術問題是：克服現有技術的不足，提供一種集防盜、安全快速逃生、晾曬、養花多功能于一體的多功能防盜窗。

本實用新型解決其技術問題所采用的技術方案是：一種多功能防盜窗，包括主體窗、活動窗、花盆擺放架、水管和晾衣桿；所述活動窗的一端與主體窗鉸接連接；所述主體窗的兩側設有數個花盆擺放架；位于花盆擺放架上方的主體窗橫桿上開設有穿孔，所述水管嵌設在主體窗內，其一端從穿孔內伸出，并位于花盆擺放架的正上方，其另一端與水箱連通；所述水箱內設有水泵，水泵通過電磁開關或遠程控制開關啟閉；所述主體窗的頂部設有晾衣桿，所述晾衣桿和主體窗通過鋼絲繩與操作手柄連接。

進一步，所述電磁開關與時間繼電器連接，遠程控制開關與帶控制APP的控制終端無線連接。

進一步，所述主體窗與活動窗連接處設有自動彈出裝置，所述自動彈出裝置由彈簧，套筒、推桿和底座組成，所述底座固定在主體窗頂部，所述套筒與底座固定連接，彈簧套設在套筒內，并與推桿連接。

進一步，所述鋼絲繩通過定滑輪和轉向滑輪進行轉向，定滑輪固定在墻體上，所述轉向滑輪固定在主體窗的頂部。

進一步，所述主體窗和活動窗采用壁厚為0.8~1.0mm的不銹鋼鋼管焊接而成，所述不銹鋼鋼管包括圓管和方管，所述方管組成主體窗和活動窗的外框；所述圓管的兩端與方管固定連接。

進一步，所述多功能防盜窗還包括與主體窗底部固定連接的支撐桿，加強主體窗與墻體之間的固定強度。

進一步，所述主體窗底部鋪設有可折疊的不銹鋼網。

進一步，所述晾衣桿上間隔設有晾衣架穿孔，便于分散游離掛放晾衣桿上的晾衣架，避免掛放在晾衣桿上的衣物擠到一起，提高晾曬效率。

進一步，所述操作手柄包括手柄、第一旋轉盤、第二旋轉盤、第一控制擋、第二控制擋和殼體；所述第一旋轉盤和第二旋轉盤安裝在殼體內，所述殼體內設有第一穿孔和第二穿孔；所述第一控制擋與第一旋轉盤連接，所述第二控制擋與第二旋轉盤連接。

本實用新型一種多功能防盜窗的工作原理及使用方法是：將操作手柄一端的手柄撥出調至第一控制擋，則第一旋轉盤與手柄嚙合，再旋轉手柄，調整從第一穿孔穿出的鋼絲繩長度，進而控制晾衣桿升降，便于晾曬被單或衣服。將操作手柄調至第二控制擋，則第二旋轉盤與手柄嚙合，再旋轉手柄，調整從第二穿孔穿出的鋼絲繩長度，當?shù)诙┛状┏龅匿摻z繩伸長時，主體窗頂部的自動彈出裝置，其推桿快速將活動窗頂部從主體窗內彈出，再隨著手柄的旋轉，鋼絲繩相應伸長，活動窗繞鉸接的轉軸旋轉，當活動窗旋轉90°（即活動窗與主體窗底部平齊時），活動窗可用于晾曬大件衣物或被褥；當需要逃生時，需要再旋轉手柄，使活動窗旋轉180° （即活動窗與主體窗安裝墻面平行時），活動窗即可當梯子，便于人逃生。

水箱內的水經嵌水泵泵送，再經嵌設在主體窗內的水管流至擺放在花盆擺放架內的花盆內，時間繼電器和遠程控制開關便于定時自動完成對花盆的澆灌。

本實用新型一種多功能防盜窗的有益效果：結構簡單，使用方便，集防盜、安全快速逃生、晾曬、養花多功能于一體。

附圖說明

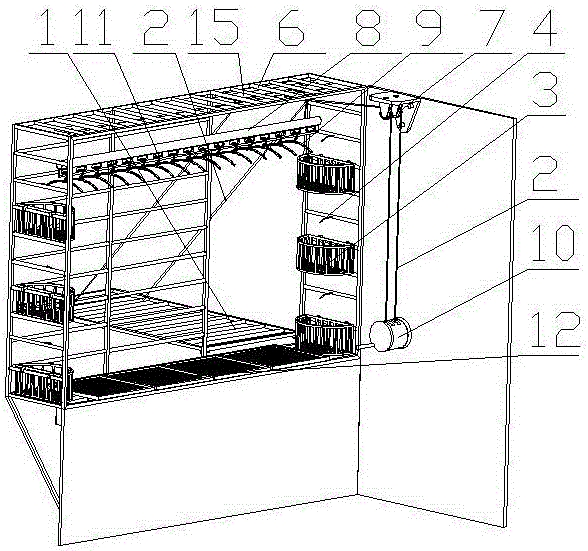

圖1—為本實用新型一種多功能防盜窗的使用示意圖；
