本實用新型涉及家居領域，特別涉及一種彈簧床。

背景技術：

彈簧床墊屬于現代常用的、性能較優的床墊，其墊心由彈簧組成，該墊有彈性好，承托性較佳、透氣性較強、耐用等優點。

授權公告號為CN201064311Y中公開了一種彈簧床，他提出將彈簧床體至少分為兩部分，且在兩部分的相鄰處僅通過柔性小彈簧連接相鄰彈簧的下部，則整個彈簧床體可以實現兩部分的對折，則在彈簧床體完成后時，可以進行縮小體積的包裝和運輸；但是，長時間睡在或坐于窗邊和四角，由于邊緣的受力面積小，使壓強大，易容易造成凹陷與彈性疲乏，當長時間彈簧床處于彈性疲乏時，就會是床被壓變形。

技術實現要素：

本實用新型的目的一在于提供一種彈簧床芯，起到增強彈簧床的床邊及四角的作用。

本實用新型的上述目的是通過以下技術方案得以實現的：

一種彈簧床芯，包括上邊框和下邊框，其中，上邊框和下邊框之間設置有若干彈簧，還包括設置在上邊框和下邊框邊緣位置的若干彈性支撐件，所述彈性支撐件包括與上邊框轉動連接的上支撐部和與下邊框轉動連接的下支撐部以及連接上支撐部和下支撐部且具有彈性形變能力的彈性部。

通過采用上述技術方案，彈簧床芯是由上邊框和下邊框構成主框架，在上邊框和下邊框之間設置有若干彈簧，在上邊框和下邊框的邊緣處設置有若干彈性支撐件，該彈性支撐件包括設置有與上邊框轉動連接的上支撐部和與下邊框轉動連接的下支撐部以及連接上支撐部和下支撐部且具有彈性形變能力的彈性部，其中，上支撐部、下支撐部以及彈性部一體設置，當彈簧床芯的邊緣位置處收到擠壓使彈性部發生彈性形變，以增大其邊緣位置的變形應力，防止邊緣處的彈簧被壓變形，把上支撐部和下支撐部分別與上邊框和下邊框轉動連接，在上邊框受到壓力時，彈性部會發生形變，上邊框和下邊框之間的間距發生改變，通過轉動連接的方式防止上支撐部和下支撐在受力時被崩斷，起到保護彈性支撐件的作用。

作為本實用新型的改進，若干所述彈性支撐件依次等距設置。

通過采用上述技術方案，把若干彈性支撐件依次等距設置，使彈簧床芯的受力均勻，防止在對整個彈簧床芯施加均勻向下的壓力時，由于若干彈性支撐件不是等距設置會導致受力不均勻的情況發生，使在使用時不舒服。

作為本實用新型的改進，所述上邊框套設有第一套環，所述第一套環形成有一第一間隙，所述上支撐部包括上支撐桿和上彎折桿，所述上彎折桿與所述上邊框平行設置，所述上彎折桿插接于所述第一間隙內，所述上支撐桿與彈性部固定連接。

通過采用上述技術方案，在上邊框套設有與上邊框固定設置的第一套環，該第一套環與上邊框之間形成有供上彎折桿可以轉動的第一間隙，該彎折桿與第一間隙插接，由于彈簧床芯一般只會受到向下的力，所以直接插接即可，減少的成本，其中，上彎折桿與上邊框平行設置，起到方便拆卸彈性支承件的效果。

作為本實用新型的改進，所述下邊框套設有第二套環，所述第二套環上框形成有一第二間隙，所述下支撐部包括下支撐桿和下彎折桿，所述下彎折桿與所述下邊框平行設置，所述下彎折桿插接于所述第二間隙內，所述下支撐桿與彈性部固定連接。

通過采用上述技術方案，在下邊框設有與下邊框固定設置的第二套環，該第二套環與下邊框之間形成有供下彎折桿可以轉動的第二間隙，該下彎折桿與第二間隙插接，由于彈簧床芯一般只會受到向下的力，所以直接插接即可，減少的成本，其中，下彎折桿與下邊框平行設置，起到方便拆卸彈性支承件的效果。

作為本實用新型的改進，所述彈性部設置為彈簧。

通過采用上述技術方案，彈性件設置為彈簧，利用彈簧的彈性形變能力，所以作為優選。

作為本實用新型的改進，所述彈簧設置為兩圈。

通過采用上述技術方案，由于該彈簧不需要利用其沿豎直方向的彈性形變能力，所以只需要設置兩圈即可，節省了成本。

本實用新型的目的二在于提供一種彈簧床，起到增強彈簧床的床邊及四角的作用。

本實用新型的上述目的是通過以下技術方案得以實現的：

一種彈簧床，包括上述的一種彈簧床芯。

通過采用上述技術方案，該彈簧床包括上述的彈簧床芯，使彈簧床的邊緣及四個角落不容易被壓變形，使彈簧床的使用壽命更強。

作為本實用新型的改進，所述彈簧床芯外包覆設置有純棉床墊。

通過采用上述技術方案，一般彈簧床外都包覆有床墊，而采用純棉的床墊，使使用起來更為舒適。

作為本實用新型的改進，所述上邊框和下邊框與所述純棉床墊接觸位置設置有開口，所述彈性支撐件設置在所述純棉床墊的外側且與所述全棉床墊水平設置。

通過采用上述技術方案，把彈性支撐件設置在純棉床墊的外側，使且與純棉床墊水平設置，使起到緊固純棉床墊的效果。

綜上所述，本實用新型具有以下有益效果：彈簧床芯是由上邊框和下邊框構成主框架，在上邊框和下邊框之間設置有若干彈簧，在上邊框和下邊框的邊緣處設置有若干彈性支撐件，該彈性支撐件包括設置有與上邊框轉動連接的上支撐部和與下邊框轉動連接的下支撐部以及連接上支撐部和下支撐部且具有彈性形變能力的彈性部，其中，上支撐部、下支撐部以及彈性部一體設置，當彈簧床芯的邊緣位置處收到擠壓使彈性部發生彈性形變，以增大其邊緣位置的變形應力，防止邊緣處的彈簧被壓變形，把上支撐部和下支撐部分別于上邊框和下邊框轉動連接，在上邊框受到壓力時，彈性部會發生形變，上邊框和下邊框之間的間距發生改變，通過轉動連接的方式防止上支撐部和下支撐在受力時被崩斷，起到保護彈性支撐件的作用。

附圖說明

圖1是實施例1一種彈簧床芯部分結構示意圖；

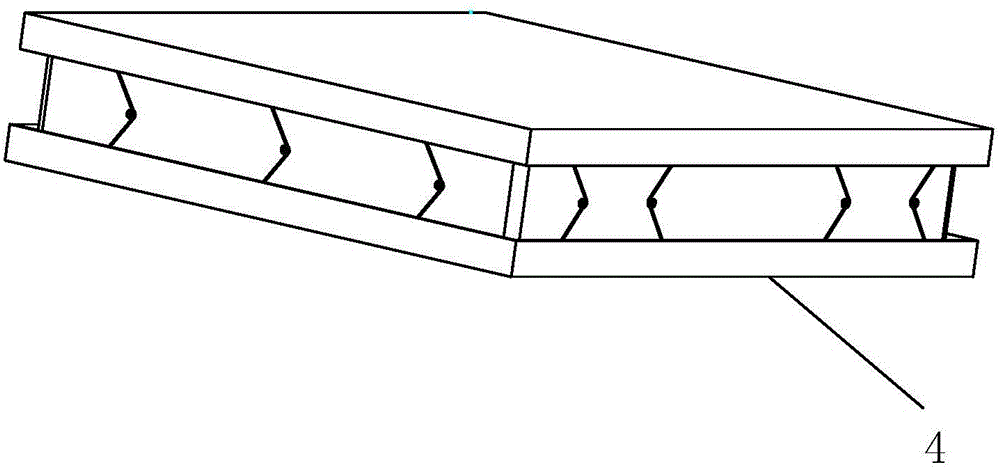

圖2是實施例2一種彈簧床結構示意圖。

圖中，1、上邊框；11、第一套環；2、下邊框；21、第二套環；3、彈性支撐件；31、上支撐部；311、上支撐桿；312、上彎折桿；32、彈性部；33、下支撐部；331、下支撐桿；332、下彎折桿；4、純棉床墊。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

實施例1，

參照圖1所示，一種彈簧床芯包括由上邊框1和下邊框2構成的主框架，在上邊框1和下邊框2之間設置有若干彈簧，在上邊框1和下邊框2的邊緣處依次等距設置有若干彈性支撐件3，把若干彈性支撐件3依次等距設置，使彈簧床芯的受力均勻，防止在對整個彈簧床芯施加均勻向下的壓力時，由于若干彈性支撐件3不是等距設置會導致受力不均勻的情況發生，使在使用時不舒服；該彈性支撐件3包括設置有與上邊框1轉動連接的上支撐部31和與下邊框2轉動連接的下支撐部33以及連接上支撐部31和下支撐部33且具有彈性形變能力的彈性部32，其中，上邊框1和下邊框2接觸位置設置有形狀大小相同的第一套環11和第二套環21，且第一套環11和第二套環21形成有供上支撐部31和下支撐部33轉動的第一間隙和第二間隙，且上支撐部31和下支撐部33形狀大小相同，上支撐部31包括一體設置的上支撐桿311和上彎折桿312，該上彎折桿312與上邊框1水平設置，且上彎折桿312與第一間隙插接，下支撐部33包括一體設置的下支撐桿331和下彎折桿332，該下彎折桿332與下邊框2水平設置，且下彎折桿332與第二間隙插接，水平設置的好處是一方面方便插接盡間隙內，另一方面方便拆卸，彈性部32設置為彈簧，由于不需要彈簧的豎直方向的彈性應力，所以基于經濟考慮，把彈簧設置為兩圈，節省了成本，該彈性支承件整體一體成型，當彈簧床芯的邊緣位置處收到擠壓使彈性部32發生彈性形變，以增大其邊緣位置的變形應力，防止邊緣處的彈簧被壓變形，把上支撐部31和下支撐部33分別于上邊框1和下邊框2轉動連接，在上邊框1受到壓力時，彈性部32會發生形變，上邊框1和下邊框2之間的間距發生改變，通過轉動連接的方式防止上支撐部31和下支撐在受力時被崩斷，起到保護彈性支撐件3的作用。

實施例2，

參照圖2所示，一種彈簧床，包括上述的彈簧床墊，其中，彈簧床外都包覆有床墊且床墊為純棉床墊4，采用純棉的床墊，使使用起來更為舒適。在上邊框1和下邊框2上連接彈性支撐件3與純棉床墊4三者接觸位置設置有開口，且彈性支撐件3設置在純棉床墊4的外側，且與全棉床墊水平，起到緊固純棉床墊4的效果。

本具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。
