本實用新型涉及電熱水壺領域。

背景技術：

現有的電熱水壺壺蓋的拉手是活動的，而這種結構需要較大的空間，產品結構也比較復雜，所以現有的電熱水壺壺蓋都做的比較厚而影響外觀。

技術實現要素：

為了克服現有技術的不足，本實用新型的目的在于提供一種電熱水壺，其提供一種結構簡單可靠的壺蓋結構。

本實用新型的目的采用以下技術方案實現：

一種電熱水壺，包括壺身和壺蓋，壺身的上端設有開口，壺蓋設于壺身的上端，壺蓋與壺身轉動連接；壺蓋包括連接固定的上蓋和下蓋，上蓋和下蓋之間形成一個容納腔，壺身的內壁的上部設有一限位部，壺蓋在靠近限位部的一端設有一缺口，該缺口連通容納腔與外部；容納腔內設有鎖舌和彈簧，鎖舌的一端與彈簧的一端連接固定，彈簧的另一端固定于容納腔內，鎖舌的另一端從缺口中伸出；上蓋的頂面設有一提拉塊；限位部用于限制鎖舌的另一端向上移動，以使壺蓋閉合。

作為優選，所述限位部為一凸塊，該凸塊上設有一弧面，壺蓋閉合時，鎖舌的另一端沿著凸塊的弧面從凸塊上方滑動至凸塊下方；壺蓋開啟時，鎖舌的另一端沿著凸塊的弧面從凸塊的下方滑動至凸塊的上方。

作為優選，所述上蓋的頂面設有一凹槽，提拉塊位于凹槽的內壁的上端，提拉塊與水平面平行。

作為優選，所述容納腔內設有一滑動槽，鎖舌和彈簧均位于滑動槽內，彈簧的另一端與滑動槽遠離缺口的側壁抵接固定。

作為優選，所述上蓋和下蓋卡接固定。

作為優選，壺蓋閉合時，鎖舌的另一端的下部為弧面。

作為優選，壺蓋開啟時，鎖舌的另一端的上部為弧面。

相比現有技術，本實用新型的有益效果在于：通過鎖舌和凸塊之間的結構關系即可實現壺蓋的閉合和開啟，該結構在壺蓋變形時該結構所受到的影響較小，結構簡單且更穩定。

附圖說明

圖1為本實用新型的實施例一的電熱水壺的截面圖；

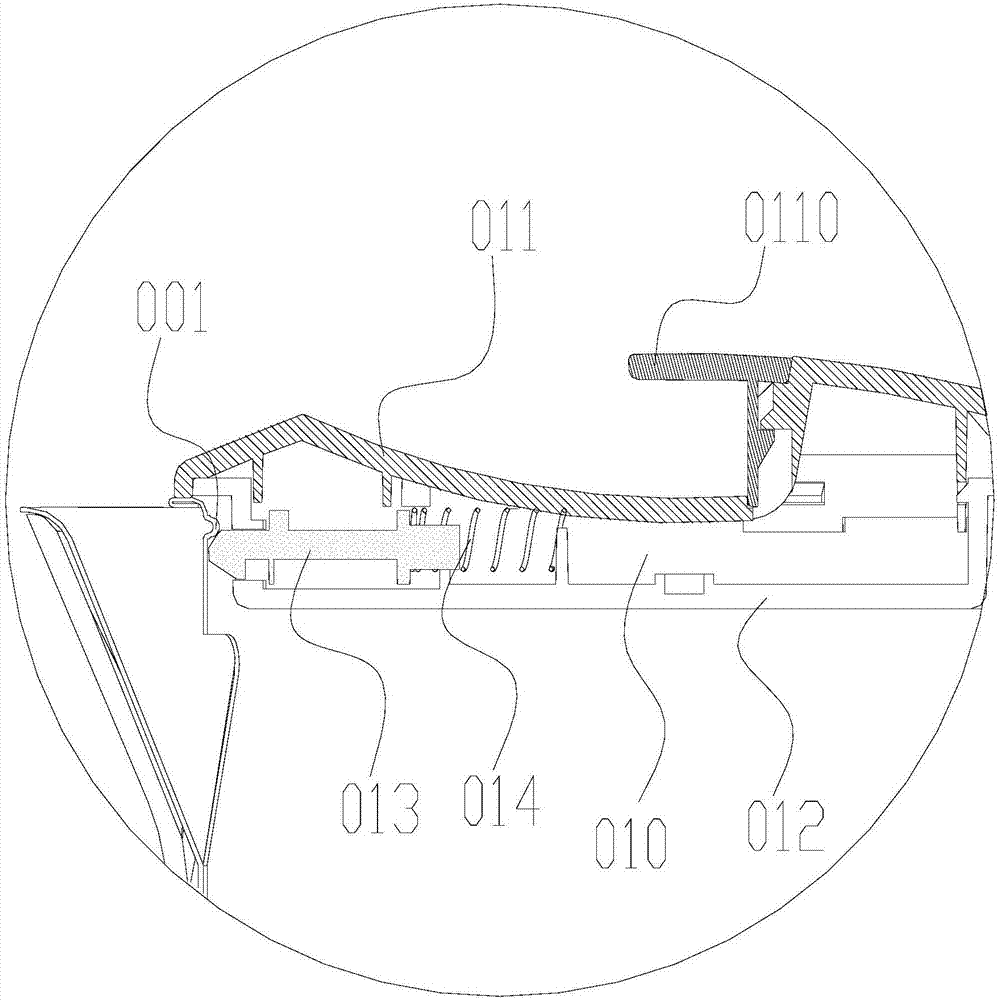

圖2為本實用新型的實施例一的A區域的截面圖；

圖3為本實用新型的實施例一的下蓋的結構圖；

圖4為本實用新型的實施例一的上蓋的結構圖。

圖中：00、壺身；001、凸塊；01、壺蓋；010、容納腔；0101、滑動槽；011、上蓋；0110、提拉塊；012、下蓋；013、鎖舌；014、彈簧。

具體實施方式

下面，結合附圖以及具體實施方式，對本實用新型做進一步描述：

實施例一：

如圖1所示，一種電熱水壺，包括壺身00和壺蓋01，壺身00的上端設有開口，壺蓋01蓋設于壺身00的上端，壺蓋01的側壁上設有第一連接部，壺身00的內壁的上端設有第二連接部，第一連接部與第二連接部轉動連接。

如圖2所示，壺蓋01包括上蓋011和下蓋012，上蓋011設于下蓋012上方，上蓋011與下蓋012卡接固定；上蓋011和下蓋012之間形成一個容納腔010。

壺身00內壁上端設有一限位部001，所述限位部001可以是但不限于凸塊；凸塊上設有一弧面，該凸塊遠離第二連接部；壺蓋01在靠近該凸塊處設有一缺口，該缺口連通容納腔010與外部，從該缺口向壺蓋01的第一連接部延伸的方向上設有一滑動槽0101，滑動槽0101為長條狀，滑動槽0101中設有鎖舌013和彈簧014，鎖舌013的一端與彈簧014的一端連接固定，鎖舌013的另一端從缺口中伸出，彈簧014的另一端與滑動槽0101遠離缺口的側壁抵接固定。

上蓋011的頂面設有一凹槽，凹槽的內壁的上端遠離缺口處設有一提拉塊0110，該提拉塊0110為與水平面平行。

壺蓋01在閉合時，即壺蓋01封閉壺身00的開口的時候，鎖舌013的另一端從缺口中伸出后位于凸塊的下方，鎖舌013的另一端與壺身00側壁抵接，凸塊限制鎖舌013的另一端向上移動，鎖舌013的另一端接近凸塊處為弧面，鎖舌013的一端與彈簧014連接，彈簧014處于第二壓縮狀。

用戶開啟壺蓋01時，通過提拉塊0110向上拉壺蓋01，鎖舌013受到向上的力而向上移動，鎖舌013的另一端沿著凸塊的弧面向上移動，鎖舌013的另一端受到凸塊的推力，而壓縮彈簧014，彈簧014處于第三壓縮狀，當鎖舌013從凸塊的下方移動到凸塊的上方，彈簧014處于第一壓縮狀，壺蓋01開啟，鎖舌013的另一端位于凸塊的上方，鎖舌013的另一端靠近凸塊處為弧面。所述第三壓縮狀時彈簧014的彈力大于第一壓縮狀時彈簧014的彈力，第二壓縮狀介于第一壓縮狀與第三壓縮狀之間。

用戶閉合壺蓋01時，向下壓壺蓋01，鎖舌013收到向下的力而向下移動，鎖舌013的另一端沿著凸塊的弧面向下移動，鎖舌013收到凸塊的推力而壓縮彈簧014，彈簧014處于第三壓縮狀，當鎖舌013從凸塊的上方移動到凸塊的下方，彈簧014處于第二壓縮狀，壺蓋01閉合，壺蓋01封閉壺身00的開口。

實施例二：

所述限位部還可以是一限位槽，壺蓋閉合時，鎖舌的另一端位于限位槽內，且限位槽用于在鎖舌不受力的時候限制鎖舌；

用戶開啟壺蓋時，通過提拉塊向上拉壺蓋，鎖舌受力，鎖舌的另一端向上移動，離開限位槽，壺蓋開啟。

對本領域的技術人員來說，可根據以上描述的技術方案以及構思，做出其它各種相應的改變以及形變，而所有的這些改變以及形變都應該屬于本實用新型權利要求的保護范圍之內。
