本實用新型涉及一種電熱水壺，尤其涉及一種具有指示燈的電熱水壺。

背景技術：

現有電熱水壺的工作指示燈一般用于顯示電熱水壺是否工作。當指示燈亮，表示電熱水壺正在工作，反之，表示停止工作。傳統的工作指示燈一般設置在壺身底部或者電源開關上，位置不明顯，照射范圍小，用戶不易觀察到。

技術實現要素：

本實用新型的目的是提供一種具有指示燈的電熱水壺。

本實用新型的上述目的通過如下的技術方案來實現的：一種具有指示燈的電熱水壺，包括水壺本體，所述水壺本體包括壺身、壺蓋、壺身內的內膽和壺身底蓋，所述壺蓋與壺身鉸接，所述壺身上具有手柄，所述壺身側壁上設置指示燈，所述指示燈位于壺身側壁中部區域。

所述指示燈包括發光元器件和透明材料制成的光顯示件，所述發光元器件固定在光顯示件上并經導電體與電源直接或間接連接。

所述壺身側壁中部區域設置與光顯示件適配的安裝座，所述光顯示件適配固定在該安裝座中，從而將指示燈固定在壺身上。所述安裝座為是光顯示件適配的安裝孔或安裝凹臺。

本實用新型中光顯示件通過卡扣結構與壺身上的安裝座連接。具體地，所述安裝座為與光顯示件相適配的安裝孔時，所述安裝孔的邊緣具有向下的翻邊，作為卡扣結構，所述光顯示件設置有與之適配的卡扣結構，兩者扣合即可將指示燈安裝在壺身上。另一個實施例中，即所述安裝座為與光顯示件相適配的安裝凹臺時，該安裝凹臺的底部設置數個安裝孔，作為卡扣結構，所述光顯示件則于相應地位置設置卡扣結構，通過安裝凹臺的安裝孔與卡扣結構的配合即可將光顯示件安裝在安裝凹臺中，從而將指示燈固定在壺身上。

作為本實用新型的一個實施例，所述光顯示件為長條形，其一端具有用于容置和固定發光元器件的安裝孔，所述發光元器件安裝在該安裝孔內。

本實用新型的優點是：

1.將指示燈設置在壺身側壁中部區域，更清晰的顯示了電水壺的工作狀態，方便使用者的觀察。

2.設置長條形的指示燈增加電水壺整體的美觀度。

附圖說明

下面結合附圖和具體實施方式對本實用新型作進一步詳細說明。

圖1是本實用新型實施例一的剖面圖；

圖2是本實用新型實施例一光顯示件的結構示意圖；

圖3是本實用新型實施例一的光顯示件的剖面圖；

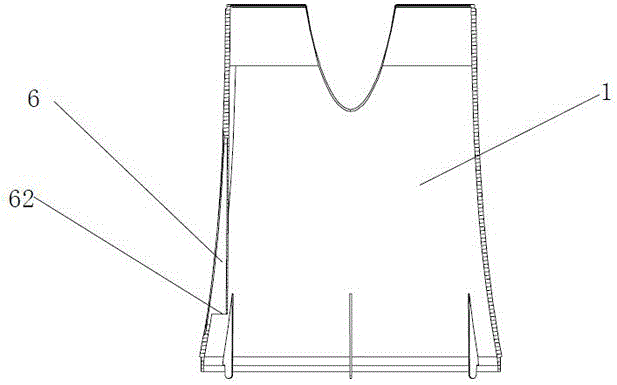

圖4是本實用新型實施例一壺身的剖面圖；

圖5是本實用新型實施例一的剖面圖；

圖6是本實用新型實施例二的剖面圖；

圖7是本實用新型實施例二的剖面圖(沒有指示燈)。

具體實施方式

實施例一

圖1-5所示的具有指示燈的電熱水壺為本實用新型的實施例，包括水壺本體。水壺本體包括壺身1、壺蓋、壺身內的內膽2和壺身底蓋3。壺蓋與壺身1鉸接。內膽2底部和壺身底蓋3之間為加熱元器件及電路元器件，壺身1上具有手柄。壺身1側壁上設置指示燈，該指示燈位于壺身1側壁中部區域。

指示燈包括發光元器件5和透明材料制成的光顯示件4。光顯示件4為長條形，其底端具有沿光顯示件4長度方向延伸的發光元器件固定座41，該固定座41內具有容置和固定發光元器件的安裝孔43。發光元器件5安裝在該安裝孔內并通過導電體直接或間接與電源連接。壺身1側壁中部區域上縱向設置與光顯示件適配的長形安裝凹臺6，該安裝凹臺6的上部的邊緣下沉形成臺階61。而安裝凹臺6與指示燈的發光元器件5對應的那一端具有開口62，安裝指示燈時，指示燈具有發光元器件的那一端可從該開口62處插入從而將發光元器件5置于壺身1內。該安裝凹臺6底部在與光顯示件4卡扣結構對應的位置設有適配的安裝孔。光顯示件4外側面的4個周沿該外側面延展方向延伸形成凸邊42。光顯示件4與安裝凹臺6的安裝孔對應的位置設有卡扣結構44。通過光顯示件4的卡扣結構與安裝凹臺6的安裝孔配合安裝，將指示燈固定在安裝凹臺6中，而光顯示件4外側面的凸邊42則搭接在安裝凹臺的臺階上，加強安裝穩固性。

實施例二

與實施例一不同的是：如圖6-7所示，壺身1側壁中部區域上縱向設置與光顯示件4適配的長形安裝孔7，為沉孔。安裝孔7的兩長邊具有向下的翻邊71，作為與光顯示件4適配的卡扣結構。光顯示件4通過卡扣結構44與安裝孔7配合安裝，光顯示件4上側面的凸邊42搭接在安裝孔7的邊緣上，加強安裝穩固性。

本實用新型的上述實施例并不是對本實用新型保護范圍的限定，本實用新型的實施方式不限于此，凡此種種根據本實用新型的上述內容，按照本領域的普通技術知識和慣用手段，在不脫離本實用新型上述基本技術思想前提下，對本實用新型上述結構做出的其它多種形式的修改、替換或變更，均應落在本實用新型的保護范圍之內。
