本實用新型涉及床技術領域，具體為一種可拼接的多功能床。

背景技術：

床是供人躺在上面睡覺的家具，經過千百年的演化床不僅是睡覺的工具，也是家庭的裝飾品之一。目前，床通常分為平板床、四柱床、雙層床、日床等，由于人三分之一的時間都是在床上度過的，因此床的舒適度及多用性成為消費者選擇的重要因素，然而目前市場上的床并不能很好地滿足消費者的需求，現有的床大多都是一體的結構，重量大，移動時至少需要兩個人才能夠抬動，運輸不方便，并且現有的床功能單一不具有按摩功能床頭柜單獨放置占用空間大，因此，提出了一種可拼接的多功能床。

技術實現要素：

本實用新型的目的在于提供一種可拼接的多功能床，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種可拼接的多功能床，包括床體，所述床體包括四個支撐板，所述支撐板之間設有L形角碼，所述L形角碼通過螺母將相鄰兩個支撐板成90°固定連接，所述床體上端設有床板，所述床體外側設有儲物柜，所述儲物柜一側設有紅外感應器和照明燈，且照明燈和紅外感應器電性連接，所述床體一側設有床頭，所述床頭頂端開有燈孔，所述燈孔上端設有紫外殺菌燈，所述紫外殺菌燈上端連接有支撐桿，所述紫外殺菌燈之間設有電動伸縮桿，且電動伸縮桿一側連接于支撐桿，所述床頭一側設有按摩裝置，所述床頭外側開有床頭柜槽，且床頭柜槽底部設有滑道，所述床頭柜槽內部設有床頭柜，所述床頭柜底部設有和滑道相對的滑輪。

優選的，所述紫外殺菌燈的數量為2個。

優選的，所述按摩裝置外側包裹有海綿層。

優選的，所述床頭的形狀為梯形。

優選的，所述支撐板底部設有橡膠墊。

與現有技術相比，本實用新型的有益效果是：將支撐板兩兩之間通過L形角碼固定連接，將床板放到支撐板上端，將床頭放到床體一側，通過設置在床頭可升降的紫外殺菌燈，可對床體進行殺菌消毒，通過設在床頭的按摩裝置可以對人體背部進行按摩，通過設置在床頭外側的可滑動的床頭柜，可以將床頭柜不用的時候隱藏在床頭內部，通過設置在床體外側的儲物柜，可以將物品放到里面，通過設置的紅外感應器和照明燈，可以為夜間起床走動的人照亮房間，以免碰傷，本實用新型組裝簡單、拆卸快、方便運輸、同時可以按摩，照明值得大力推廣。

附圖說明

圖1為本實用新型結構示意圖；

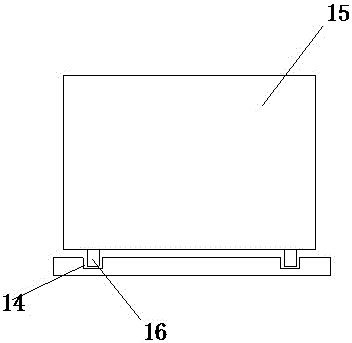

圖2為本實用新型局部結構示意圖；

圖3為本實用新型支撐板連接示意圖。

圖中：1床體、2支撐板、3L形角碼、4螺母、5床板、6儲物柜、7紅外感應器、8照明燈、9床頭、10燈孔、11紫外殺菌燈、12按摩裝置、13床頭柜槽、14滑道、15床頭柜、16滑輪、17支撐桿、18電動伸縮桿。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，本實用新型提供一種技術方案：一種可拼接的多功能床，包括床體1，所述床體1包括四個支撐板2，所述支撐板2之間設有L形角碼3，所述L形角碼3通過螺母4將相鄰兩個支撐板2成90°固定連接，所述床體1上端設有床板5，所述床體1外側設有儲物柜6，所述儲物柜6一側設有紅外感應器7和照明燈8，且照明燈8和紅外感應器7電性連接，所述床體1一側設有床頭9，所述床頭9頂端開有燈孔10，所述燈孔10上端設有紫外殺菌燈11，所述紫外殺菌燈11上端連接有支撐桿17，所述紫外殺菌燈11之間設有電動伸縮桿18，且電動伸縮桿18一側連接于支撐桿17，所述床頭9一側設有按摩裝置12，所述床頭9外側開有床頭柜槽13，且床頭柜槽13內底部設有滑道14，所述床頭柜槽13內部設有床頭柜15，所述床頭柜15底部設有和滑道14相對的滑輪16，所述紫外殺菌燈11的數量為2個，所述按摩裝置12外側包裹有海綿層，所述床頭9的形狀為梯形，所述支撐板2底部設有橡膠墊。

工作原理：使用時，將支撐板2相鄰之間通過L形角碼3固定連接，將床板5放到支撐板2上端，將床頭9放到床體1一側，通過設置在床頭9可升降的紫外殺菌燈11，可對床體1進行殺菌消毒，通過設在床頭9的按摩裝置12可以對人體背部進行按摩，通過設置在床頭9外側的可滑動的床頭柜15，可以將床頭柜15不用的時候隱藏在床頭9內部，通過設置在床體1外側的儲物柜6，可以將物品放到里面，通過設置的紅外感應器7和照明燈8，可以為夜間起床走動的人照亮房間，以免碰傷，本實用新型組裝簡單、拆卸快、方便運輸、同時可以按摩，照明值得大力推廣。

最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換,凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
