本實用新型涉及一種家具和辦公用具，尤其涉及一種桌子。

背景技術：

桌子是常用的家具用品，如家家戶戶都有的餐桌，辦公室里陳列的辦公桌。我們在日常生活中常見到的桌子基本上都是桌腿與地面直接接觸，這樣可以保證桌子的平穩性；但是，這種結構的桌子在需要挪動搬運時，卻需要花費不少的人力精力，特別是比較重的桌子，一個人根本無法完成挪動，或者在挪動過程中，對地面底板造成大的損傷。

技術實現要素：

為了克服現有技術的不足，本實用新型所要解決的技術問題是提供一種桌子，既能保證桌子靜止放置時的平穩，又能減少挪動搬運過程中需要耗費的人力精力。

為解決上述技術問題，本實用新型的技術問題是通過以下技術方案實現的：

一種桌子，包括桌面和桌腿，所述桌腿的下部設置成中空結構，所述桌腿的中空機構中設置有齒條，齒條的下方通過滾輪連接機構和滾輪相連接；所述齒條上設置有齒條移動軌道，齒條的運動方向由齒條移動軌道和限位桿確定，所述限位桿穿過齒條移動軌道并固定在桌腿上；所述齒條通過齒條控制機構控制其上下運動，所述齒條控制機構包括棘輪、齒輪、手柄和轉動軸，所述棘輪和齒輪相互連接，所述手柄設置在棘輪上，所述轉動軸設置在棘輪和齒輪的中心位置，轉動軸的一端固定在桌腿上，所述齒輪穿過桌腿和齒條上的齒狀結構相互咬合，棘輪在桌腿的外側，所述棘輪和齒輪繞轉動軸轉動，通過搖動手柄使得齒輪轉動，從而帶動齒條上下運動；所述棘輪和設置在桌腿上的棘爪相匹配，所述棘爪起止回作用。

本實用新型的在桌腿下部中空結構內設置了可上下移動的滾輪，實現了桌子既可以穩定地放置在某一個地方，又可以在滾輪的作用下方便地進行移動，避免了挪動桌子時費時費力的缺點；同時通過滾輪移動，減少在搬運過程中對地面造成的損傷。

附圖說明

圖1是本實用新型一種桌子的結構示意圖。

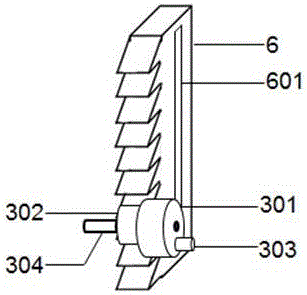

圖2是齒條齒輪組合的結構示意圖。

圖3是齒條與滾輪連接的結構示意圖。

圖4是棘輪棘爪的結構示意圖。

圖中1.桌面，2.桌腿，201.棘爪，3.齒條控制機構，301.棘輪，302.齒輪，303.手柄，304.轉動軸，4.限位桿，5.齒條，501.齒條移動軌道，6.滾輪，7.滾輪連接機構。

具體實施方式

下面結合附圖對本實用新型專利的較佳實施例進行詳細闡述，以使本實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型專利的保護范圍做出更加清楚明確的界定。

如圖1所示，一種桌子，包括桌面1和桌腿2，為了方便桌子的移動，將桌腿2的下部設置成中空結構，所述桌腿2的中空機構中設置有齒條5，齒條5的下方通過滾輪連接機構7和滾輪6相連接（如圖3）。如圖2所示，齒條5上設置有齒條移動軌道501。所述限位桿4穿過齒條移動軌道501并固定在桌腿2上，所述齒條5通過齒條限位軌道501沿著限位桿4上下運動。如圖2所示，所述齒條5通過齒條控制機構3控制其上下運動，所述齒條控制機構3包括棘輪301、齒輪302、手柄303和轉動軸304，所述棘輪301和齒輪302相互連接，所述手柄303設置在棘輪301上，所述轉動軸304設置在棘輪301和齒輪302的中心位置，轉動軸304的一端固定在桌腿2上，所述齒輪301穿過桌腿2和齒條5上的齒狀結構相互咬合，棘輪301在桌腿2的外側，所述棘輪301和齒輪302繞轉動軸304轉動，通過搖動手柄303使得齒輪302轉動，從而帶動齒條5上下移動。如圖4所示，所述棘輪301和設置在桌腿2上的棘爪201相匹配，棘輪301在棘爪201的作用下只能向一個方向運動，棘爪201起到止回作用，棘爪201對棘輪301的止回作用會通過齒輪302傳遞到齒條5上。通過調整棘爪201的位置解除棘爪201的止回作用，從而使得滾輪收回到桌腿2的中空結構內。

當桌子靜止放置時，滾輪機構7位于桌腿2的中空結構內，當要移動桌子時，將桌腿抬起，搖動手柄303使得齒輪302轉動，從而帶動齒條5向下運動，實現滾輪6伸出桌腿2的中空結構，此時，再將桌腿放下。在棘爪201的作用下，棘輪301只能向一個方向運動，所以放下桌腿后，由于棘輪301被鎖住，齒條5不能向上運動，最終保持在一個狀態。當滾輪直接與地面接觸時，桌子就可移動。桌子移動到相應位置后，撥動棘爪201，棘輪301解鎖，在桌子自身重力作用下，齒條5向上運動，滾輪6回到桌腿2的中空結構內，桌腿2的下端部直接與地面接觸。

以上所述，僅為實用新型的具體實施方法，但本實用新型的保護范圍并不局限于此，任何熟悉本領域的技術人員在本實用新型所揭露的技術范圍內，可不經過創造性勞動想到的變化或替換，都應覆蓋在本實用新型的保護范圍之內。因此，本實用新型的保護范圍應該以權利要求書所限定的保護范圍為準。
