本發明涉及密封門，尤其涉及一種防水防火密封門。

背景技術：

1、密封門是指在門的四周設置了密封條，以提高門的密封性能，嚴密隔離門內外的空氣和水分，減少隔音和防火的效果，并且能夠有效地防止室內外的蟲害和噪聲干擾。密封門一般用于需要嚴謹空氣和聲音隔離的場所，如電子廠、實驗室、醫院手術室以及人防工程等。

2、現有的密封門在開啟后一般都會自動回關，當遇到緊急情況時，在人員撤離過程中需要逃生人員挨個推開密封門，不僅麻煩，而且還影響人員撤離速度，為此我們提供一種防水防火密封門。

技術實現思路

1、為解決上述背景技術中在遇到緊急情況撤離時，密封門在打開后會自動回關而影響到撤離速度的問題，本發明提供一種防水防火密封門。

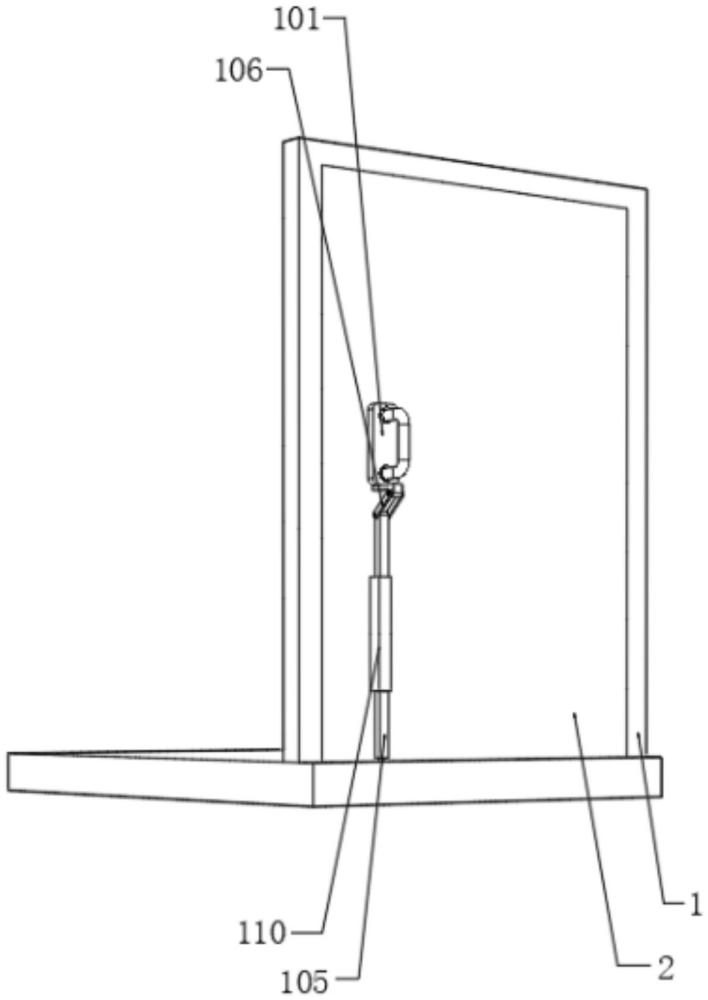

2、本發明采用以下技術方案實現：一種防水防火密封門，包括門框以及防回關組件，所述門框固定連接在地面上，所述門框上通過鉸件鉸接有密封門本體。

3、所述防回關組件包括設置在密封門本體一側的活動把手，所述活動把手上對稱固定連接有兩組橫桿且橫桿與密封門本體之間滑動連接，所述橫桿的外部套設有彈簧且彈簧的一端與密封門本體之間相抵接，所述活動把手上固定連接有連接架，所述密封門本體的一側活動連接有豎桿，所述豎桿與連接架之間通過鉸件對稱鉸接有連桿，所述豎桿的底端活動連接有滾珠，所述地面上開設有卡槽。

4、作為上述方案的進一步改進，所述密封門本體的內部設置有防水層以及防火層。

5、作為上述方案的進一步改進，所述密封門本體的邊緣固定連接有密封條。

6、作為上述方案的進一步改進，所述密封門本體的另一側固定連接有固定把手。

7、作為上述方案的進一步改進，所述橫桿的末端設置有限位板且限位板與彈簧的另一端相抵接。

8、作為上述方案的進一步改進，所述密封門本體上固定連接有導向框架且導向框架與豎桿之間滑動連接。

9、作為上述方案的進一步改進，所述卡槽的大小與豎桿的橫截面大小相匹配。

10、作為上述方案的進一步改進，所述防水層為瀝青卷材，所述防火層為硅鈣防火板。

11、作為上述方案的進一步改進，所述滾珠與地面相接觸。

12、作為上述方案的進一步改進，所述限位板上開設有螺孔，所述橫桿的末端外部設置有螺紋，所述限位板與橫桿之間螺紋連接。

13、相比現有技術，本發明的有益效果在于：

14、1、本發明通過推動活動把手，由于此時滾珠與地面接觸，使得活動把手不會被單獨推動，因此在對活動把手施加推力時，密封門本體會被打開，并且密封門本體在轉動過程中，滾珠則會在地面上一同滾動，當密封門本體完全打開后，豎桿則會剛好與卡槽對齊，此時利用橫桿與密封門本體之間的滑動配合，豎桿與導向框架之間的滑動配合，豎桿以及連接架與連桿之間的鉸接作用配合，彈簧自身的彈性作用，使得豎桿會自動插入進卡槽中，從而實現了對密封門本體的固定目的以防止其自動發生回關，實用性強。

15、2、本發明對密封門本體的固定以及釋放均可在開啟以及關閉密封門本體的過程中完成，無需多余操作，簡單方便快捷，進一步的提高了裝置的實用性。

技術特征：

1.一種防水防火密封門，其特征在于，包括：

2.如權利要求1所述的一種防水防火密封門，其特征在于，所述密封門本體(2)的內部設置有防水層(201)以及防火層(202)。

3.如權利要求1所述的一種防水防火密封門，其特征在于，所述密封門本體(2)的邊緣固定連接有密封條。

4.如權利要求1所述的一種防水防火密封門，其特征在于，所述密封門本體(2)的另一側固定連接有固定把手(3)。

5.如權利要求1所述的一種防水防火密封門，其特征在于，所述橫桿(102)的末端設置有限位板(109)且限位板(109)與彈簧(103)的另一端相抵接。

6.如權利要求1所述的一種防水防火密封門，其特征在于，所述密封門本體(2)上固定連接有導向框架(110)且導向框架(110)與豎桿(105)之間滑動連接。

7.如權利要求1所述的一種防水防火密封門，其特征在于，所述卡槽(108)的大小與豎桿(105)的橫截面大小相匹配。

8.如權利要求2所述的一種防水防火密封門，其特征在于，所述防水層(201)為瀝青卷材，所述防火層(202)為硅鈣防火板。

9.如權利要求1所述的一種防水防火密封門，其特征在于，所述滾珠(107)與地面相接觸。

10.如權利要求5所述的一種防水防火密封門，其特征在于，所述限位板(109)上開設有螺孔，所述橫桿(102)的末端外部設置有螺紋，所述限位板(109)與橫桿(102)之間螺紋連接。

技術總結
本發明涉及密封門技術領域，公開了一種防水防火密封門，包括門框以及防回關組件，所述門框固定連接在地面上，所述門框上通過鉸件鉸接有密封門本體。所述防回關組件包括設置在密封門本體一側的活動把手，所述活動把手上對稱固定連接有兩組橫桿且橫桿與密封門本體之間滑動連接，所述橫桿的外部套設有彈簧且彈簧的一端與密封門本體之間相抵接，所述活動把手上固定連接有連接架，所述密封門本體的一側活動連接有豎桿，所述豎桿與連接架之間通過鉸件對稱鉸接有連桿，所述豎桿的底端活動連接有滾珠，所述地面上開設有卡槽。本發明有效的避免了在遇到緊急情況撤離時，密封門在打開后會自動回關而影響到撤離速度的問題。

技術研發人員：巨光建,唐錦,吳禮全
受保護的技術使用者：廣東龍電安防產品有限公司
技術研發日：
技術公布日：2025/4/28
