本技術涉及一種加固裝置，尤其涉及一種門窗加固裝置。

背景技術：

1、臺風登陸通常伴隨有強降雨，強臺風的登陸對人類的生活造成很大影響，給人民群眾帶來了巨大的損失，尤其是建筑門窗遭遇強風暴雨天氣時，容易產生噪音和破損。人們目前采用的門窗加固方式基本都是安裝防風板，如若沒有防風板的話則是在玻璃窗上沾滿膠帶貼成米字型，使玻璃表面能夠承受更高的張力。該加固方式拆裝時麻煩，勞動力大，且加固效果也不佳。

2、綜上所述，故現在迫切需要一種方便安裝和拆卸的門窗加固裝置，用來解決上述問題。

技術實現思路

1、為了克服上述的加固方式拆裝時麻煩，勞動力大，且加固效果也不佳的缺點，本實用新型需要解決的技術問題：提供一種方便安裝和拆卸的門窗加固裝置。

2、一種門窗加固裝置，包括有安裝板、窗框、窗扇、連接塊、連接桿、第二拉桿、鎖扣、彈簧、第二倒鉤、第一固定塊、滑塊、第二固定塊和第二鉸接板，安裝板上部連接有窗框，窗框上轉動式設有六個窗扇，安裝板的前側上部左右對稱式連接有八個連接塊，連接塊上靠近窗扇的一側滑動式設有能夠實現固定功能的第二倒鉤，第二倒鉤的上部繞有彈簧，彈簧的兩端分別與連接塊和第二倒鉤連接，窗框的前側左右對稱式連接有鎖扣，鎖扣與第二倒鉤卡接，左右同一側的第二倒鉤下部之間連接有連接桿，安裝板前側下部左右對稱式連接有第一固定塊，第一固定塊上滑動式設有滑塊，連接桿的下端與滑塊連接，兩個滑塊相向的一側均連接有第二固定塊，兩個第二固定塊相向的一端均轉動式設有兩個第二鉸接板，第二鉸接板下端之間連接有第二拉桿。

3、可選地，還包括有能夠固定窗扇的固定機構，固定機構包括有第三拉桿、第三鉸接塊、轉軸和卡塊，安裝板內上部滑動式設有第三拉桿，第三拉桿上的左右兩側都均勻間隔式連接有第三鉸接塊，第三鉸接塊的數量為六個，第三鉸接塊上轉動式設有能夠實現固定功能的卡塊，窗框上均勻間隔式連接有轉軸，卡塊與轉軸轉動式連接。

4、可選地，還包括有第一倒鉤，第二拉桿安裝板的前側下部連接有第一倒鉤，第一倒鉤位于第二拉桿的下方。

5、可選地，第二拉桿上連接有防滑套。

6、可選地，第三拉桿上連接有防滑套。

7、本實用新型具有以下優點：1、本實用新型通過握住第二拉桿向下移動，第二拉桿通過第二鉸接板帶動滑塊和第二固定塊相向移動，使得連接桿和第二倒鉤向下移動與鎖扣脫離，如此能夠方便工作人員拆卸窗框和窗扇。

8、2、本實用新型通過握住第三拉桿向上移動，第三拉桿帶動卡塊以轉軸為軸中心向下轉動與窗扇脫離，如此即可方便工作人員將窗扇打開，松開第三拉桿，卡塊在重力作用下復位與窗扇重新卡接固定。

9、3、本實用新型可通過將第二拉桿掛于第一倒鉤，使第二倒鉤長時間保持與鎖扣脫離的狀態。

技術特征：

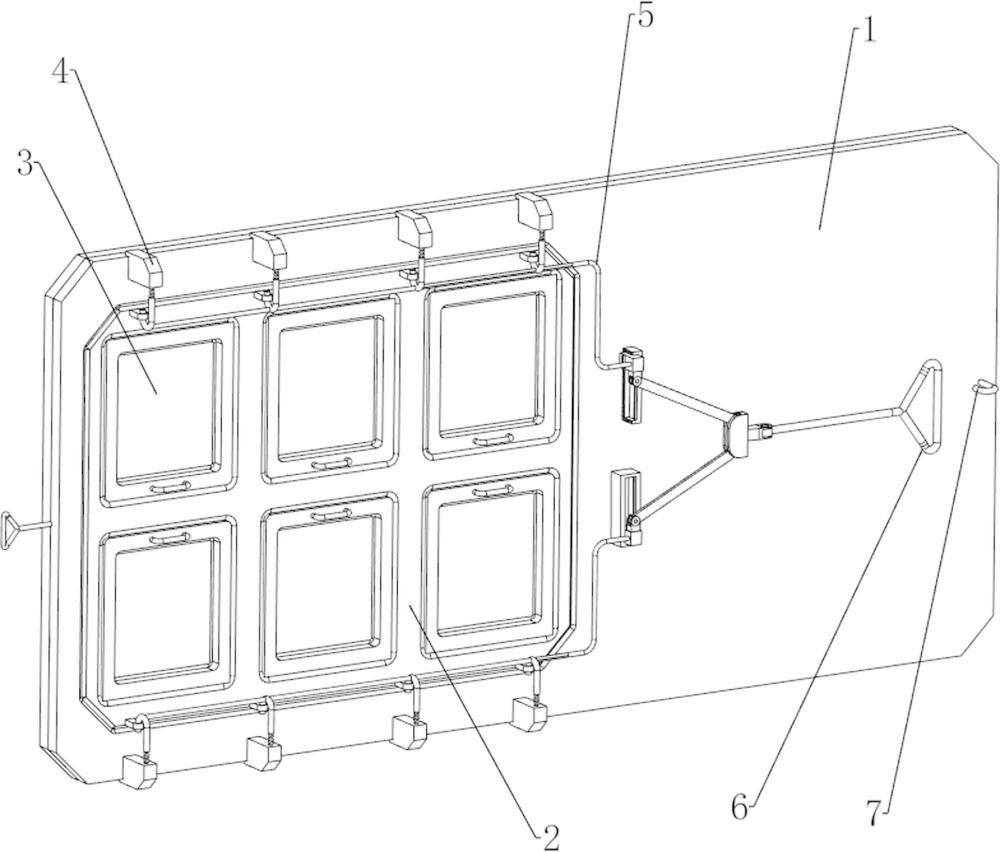

1.一種門窗加固裝置，包括有安裝板（1）、窗框（2）和窗扇（3），安裝板（1）上部連接有窗框（2），窗框（2）上轉動式設有六個窗扇（3），其特征是，還包括有連接塊（4）、連接桿（5）、第二拉桿、鎖扣（21）、彈簧（41）、第二倒鉤（42）、第一固定塊（51）、滑塊（52）、第二固定塊（53）和第二鉸接板（54），安裝板（1）的前側上部左右對稱式連接有八個連接塊（4），連接塊（4）上靠近窗扇（3）的一側滑動式設有能夠實現固定功能的第二倒鉤（42），第二倒鉤（42）的上部繞有彈簧（41），彈簧（41）的兩端分別與連接塊（4）和第二倒鉤（42）連接，窗框（2）的前側左右對稱式連接有鎖扣（21），鎖扣（21）與第二倒鉤（42）卡接，左右同一側的第二倒鉤（42）下部之間連接有連接桿（5），安裝板（1）前側下部左右對稱式連接有第一固定塊（51），第一固定塊（51）上滑動式設有滑塊（52），連接桿（5）的下端與滑塊（52）連接，兩個滑塊（52）相向的一側均連接有第二固定塊（53），兩個第二固定塊（53）相向的一端均轉動式設有兩個第二鉸接板（54），第二鉸接板（54）下端之間連接有第二拉桿（6）。

2.按照權利要求1所述的一種門窗加固裝置，其特征是，還包括有能夠固定窗扇（3）的固定機構，固定機構包括有第三拉桿（11）、第三鉸接塊（12）、轉軸（13）和卡塊（14），安裝板（1）內上部滑動式設有第三拉桿（11），第三拉桿（11）上的左右兩側都均勻間隔式連接有第三鉸接塊（12），第三鉸接塊（12）的數量為六個，第三鉸接塊（12）上轉動式設有能夠實現固定功能的卡塊（14），窗框（2）上均勻間隔式連接有轉軸（13），卡塊（14）與轉軸（13）轉動式連接。

3.按照權利要求2所述的一種門窗加固裝置，其特征是，還包括有第一倒鉤（7），第二拉桿（6）安裝板（1）的前側下部連接有第一倒鉤（7），第一倒鉤（7）位于第二拉桿的下方。

4.按照權利要求3所述的一種門窗加固裝置，其特征是，第二拉桿上連接有防滑套。

5.按照權利要求4所述的一種門窗加固裝置，其特征是，第三拉桿（11）上連接有防滑套。

技術總結
本技術涉及一種加固裝置，尤其涉及一種門窗加固裝置。本技術提供一種方便安裝和拆卸的門窗加固裝置。本技術提供了這樣一種門窗加固裝置，包括有安裝板、窗框、窗扇、連接塊、連接桿、第二拉桿和鎖扣等，安裝板上部連接有窗框，窗框上轉動式設有六個窗扇，安裝板的前側上部左右對稱式連接有八個連接塊，窗框的前側左右對稱式連接有鎖扣，鎖扣與第二倒鉤卡接，左右同一側的第二倒鉤下部之間連接有連接桿。本技術通過握住第二拉桿向下移動，第二拉桿通過第二鉸接板帶動滑塊和第二固定塊相向移動，使得連接桿和第二倒鉤向下移動與鎖扣脫離，如此能夠方便工作人員拆卸窗框和窗扇。

技術研發人員：許炎香
受保護的技術使用者：許炎香
技術研發日：20240712
技術公布日：2025/4/28
