本技術涉及相框，具體為一種仿木質相框的安裝結構。

背景技術：

1、仿木質相框由仿木質材料拼接形成，仿木質相框類似一個框形，內部扣空，空白處能夠放常用的相片進行展示。

2、在將相框進行安裝時，通過采用掛鉤的方式，首先將掛鉤固定在墻面，然后相框掛在掛鉤上實現安裝。

3、但是在安裝使用的過程中，若是采用單個掛鉤安裝的方式，相框在墻面上容易發生晃動的情況，但是采用多個掛鉤時需要將多個掛鉤水平的安裝于墻面，若是出現多個掛鉤安裝不在一條直線上的情況，則可能使得仿木質相框出現歪斜甚至掉落的情況，因此本申請提出了一種仿木質相框的安裝結構。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種仿木質相框的安裝結構，解決了采用單個掛鉤安裝的方式，相框在墻面上容易發生晃動的情況，但是采用多個掛鉤時需要將多個掛鉤水平的安裝于墻面，若是出現多個掛鉤安裝不在一條直線上的情況，則可能使得仿木質相框出現歪斜甚至掉落的問題。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：一種仿木質相框的安裝結構，包括安裝架，安裝架的外側設置有仿木質相框主體，所述安裝架包括：

3、定位條，定位條的中心位置設置有安裝組件，且定位條通過安裝組件設置于墻面；

4、固定條，固定條固定安裝于定位條的端部，固定條開設有前后的貫通的安裝孔，且固定條的另一端固定連接有配重塊；

5、所述仿木質相框主體的內頂壁固定連接有連接塊，且配重塊與連接塊之間相卡接。

6、優選的，所述配重塊的上方開設有插孔，連接塊的底部固定連接有插塊，且插塊插接在插孔的內壁上。

7、優選的，所述插塊底端的兩側均開設有圓弧面。

8、優選的，所述安裝組件包括：

9、轉動槽，轉動槽開設于定位條的頂部；

10、轉動塊，轉動塊轉動連接在轉動槽的內壁上，且轉動塊的背面固定安裝有螺栓。

11、優選的，所述定位條設置為倒v形，且轉動槽開設于定位條的頂部中心位置。

12、本實用新型公開了一種仿木質相框的安裝結構，其具備的有益效果如下：該仿木質相框的安裝結構，在使用的過程中，首先利用安裝組件將定位條設置于墻面，因定位條中心位置能夠相對于安裝組件的安裝點進行轉動，此時通過兩側的固定條和配重塊從而使得安裝架處于平衡的狀態，此時利用螺釘插入安裝孔中將固定條固定于墻面，此時能夠將安裝架水平安裝于墻面上，此時將仿木質相框主體內頂壁的連接塊與配重塊相卡接，則能夠將仿木質相框主體水平安裝于墻面上，不容易發生晃動與掉落的情況。

技術特征：

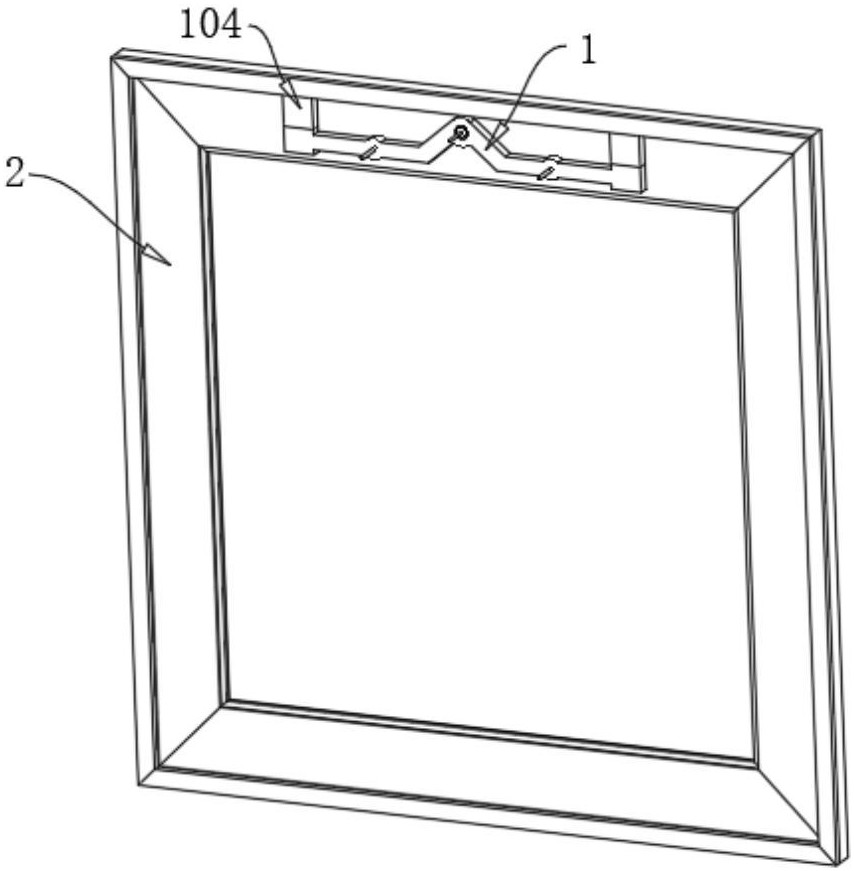

1.一種仿木質相框的安裝結構，包括安裝架（1），安裝架（1）的外側設置有仿木質相框主體（2），其特征在于，所述安裝架（1）包括：

2.根據權利要求1所述的一種仿木質相框的安裝結構，其特征在于，所述配重塊（103）的上方開設有插孔（1031），連接塊（104）的底部固定連接有插塊（1041），且插塊（1041）插接在插孔（1031）的內壁上。

3.根據權利要求2所述的一種仿木質相框的安裝結構，其特征在于，所述插塊（1041）底端的兩側均開設有圓弧面。

4.根據權利要求1所述的一種仿木質相框的安裝結構，其特征在于，所述安裝組件包括：

5.根據權利要求4所述的一種仿木質相框的安裝結構，其特征在于，所述定位條（101）設置為倒v形，且轉動槽（3）開設于定位條（101）的頂部中心位置。

技術總結
本技術公開一種仿木質相框的安裝結構，涉及相框領域。該仿木質相框的安裝結構，包括安裝架，安裝架的外側設置有仿木質相框主體，所述安裝架包括定位條和固定條；所述仿木質相框主體的內頂壁固定連接有連接塊，且配重塊與連接塊之間相卡接。該仿木質相框的安裝結構，首先利用安裝組件將定位條設置于墻面，因定位條中心位置能夠相對于安裝組件的安裝點進行轉動，此時通過兩側的固定條和配重塊從而使得安裝架處于平衡的狀態，此時利用螺釘插入安裝孔中將固定條固定于墻面，此時能夠將安裝架水平安裝于墻面上，此時將仿木質相框主體內頂壁的連接塊與配重塊相卡接，則能夠將仿木質相框主體水平安裝于墻面上。

技術研發人員：梁定
受保護的技術使用者：惠州市中科裝飾材料有限公司
技術研發日：20240726
技術公布日：2025/4/28
