本技術涉及烹飪器具，具體而言，涉及一種蓋組件和烹飪器具。

背景技術：

1、目前，在相關技術中，烹飪器具中設置有蓋組件，蓋組件通過鉸鏈與烹飪器具的殼體相連接，蓋組件上設置有用于驅動蓋組件旋合的電機，由于電機設置在蓋組件靠近鉸鏈的一側，為了使電機避讓鉸鏈結構，需要在蓋組件中靠近鉸鏈的一側預留設置電機的位置，導致蓋組件的體積增大。

技術實現思路

1、本實用新型旨在至少解決現有技術或相關技術中存在的技術問題之一。

2、為此，本實用新型的第一方面提出一種蓋組件。

3、本實用新型的第二方面提出一種烹飪器具。

4、有鑒于此，本實用新型第一方面提供了一種蓋組件，蓋組件用于烹飪器具，烹飪器具包括鍋體，蓋組件能夠蓋設于鍋體上，蓋組件包括蓋體、鎖止部件、傳動組件和驅動組件。鎖止部件與蓋體連接，能夠相對于蓋體轉動，且能夠與鍋體相配合，傳動組件與鎖止部件連接，驅動組件與傳動組件相連接，以通過傳動組件驅動鎖止部件運動。其中，傳動組件與蓋體的兩個相鄰的邊緣之間設置有第一區域，驅動組件位于第一區域內。

5、本技術的所提供的一種蓋組件，蓋組件用于烹飪器具，烹飪器具包括鍋體，蓋組件能夠蓋設于鍋體上，蓋組件包括蓋體、鎖止部件、傳動組件和驅動組件。蓋組件中的蓋體可以扣合在鍋體上，蓋體與鍋體形成烹飪空間。蓋組件中還設置有鎖止部件，鎖止部件與蓋體連接，能夠相對于蓋體轉動，且能夠與鍋體相配合，對鍋體進行封閉，當烹飪器具工作時，內部氣體受熱，內部環境的氣壓隨之增加，鎖止部件和鍋體相配合，提高鍋體的密閉性，使鍋體內存在一定壓力，可以提高烹飪器具對食物的烹飪效果，同時鎖止部件的對鍋體的鎖定可以提高烹飪器具工作時的安全性，同時鎖止部件與蓋體連接，且能夠相對蓋體轉動，便于烹飪器具的開合。蓋組件中的傳動組件與鎖止部件連接，驅動組件與傳動組件相連接，以通過傳動組件驅動鎖止部件運動，進而實現通過驅動組件對鎖止部件的開合狀態進行控制。由于傳動組件與蓋體的兩個相鄰的邊緣之間設置有第一區域，將驅動組件放置在第一區域內可以減少用以放置驅動組件而在傳動組件的滑動軌跡與蓋體邊緣預留的寬度，進而減少蓋組件的體積，可以降低烹飪器具的生產成本，同時將驅動組件設置在第一區域可以使驅動組件遠離蓋體中心的高溫區域，進而對驅動組件材質的耐高溫要求降低，減少驅動組件的生產成本。由于烹飪器具工作時內部壓力升高，蓋體受壓會出現輕微形變，將驅動組件設置在傳動組件邊緣靠近蓋體邊緣的位置，可以減少驅動組件與傳動組件的接觸區域受烹飪器具的鍋體壓力的影響，提高驅動組件和傳動組件的傳動穩定性，同時驅動組件設置在第一區域靠近傳動組件邊緣，傳動組件的力矩變大，傳動組件達到相同傳動效果所需要的驅動組件的驅動力降低，進而可降低驅動組件的功率，降低對驅動組件功率參數的要求，減少驅動組件的生產成本。

6、進一步地，在第一區域設置驅動組件，可以在原有蓋組件的體積下增大驅動組件的大小，提高驅動組件的功率，優化驅動組件對傳動組件和鎖止部件的驅動效果。

7、另外，本實用新型提供的上述技術方案中的蓋組件還可以具有如下附加技術特征：

8、在本實用新型的一些技術方案中，可選地，傳動組件包括齒條，齒條上設置有第一滑槽，蓋體包括第一安裝柱，第一安裝柱位于第一滑槽內，能夠相對第一滑槽內滑動，驅動組件包括驅動部件和齒輪，驅動部件的輸出軸與齒輪連接，齒輪與齒條相嚙合。

9、在該技術方案中，傳動組件包括齒條，齒條上設置有第一滑槽，蓋體包括第一安裝柱，第一安裝柱位于第一滑槽內，能夠相對第一滑槽內滑動，驅動組件包括驅動部件和齒輪，驅動部件的輸出軸與齒輪連接，齒輪與齒條相嚙合，齒輪的轉動可以帶動齒條移動，進而傳動組件伴隨齒輪的轉動進行移動，由于設置在蓋體上的第一安裝柱位于第一滑槽內，且第一滑槽設置在齒條上，進而當齒條發生移動時，通過第一安裝柱可以對齒條的運動軌跡進行限制，通過齒條的移動可以對鎖止部件的鎖止狀態進行控制，簡化傳動組件和驅動組件的結構，便于驅動組件通過傳動組件對鎖止部件開合狀態的控制。

10、在本實用新型的一些技術方案中，可選地，蓋組件還包括蓋板，蓋板與蓋體連接，位于鎖止部件遠離蓋體的一側，驅動部件相對于蓋板偏置。

11、在該技術方案中，蓋組件還包括蓋板，蓋板與蓋體連接，位于鎖止部件遠離蓋體的一側，驅動部件相對于蓋板偏置，由于烹飪器具在工作時處于加熱狀態，且蓋板的位置位于鎖止部件遠離蓋體的一側，蓋板所受的溫度升高，將驅動部件相對蓋板偏置可以減少驅動部件受到的熱量，保護驅動部件，延長驅動部件的使用壽命，減少烹飪器具的使用成本。

12、進一步地，可以通過改變驅動組件的材料對驅動組件進行耐高處理。

13、具體地，驅動部件可以為電機。

14、在本實用新型的一些技術方案中，可選地，在蓋組件的截面上，驅動部件的軸線與截面的交點為第一點，鎖止部件的轉動軸線與截面的交點為第二點，第一點與第二點的連線為第一連接線，其中，截面與驅動部件的軸向垂直；在截面上具有第二連接線，第二連接線過第二點，且與蓋體靠近驅動部件的一側的邊緣垂直，第一連接線與第二連接線之間的夾角的角度大于等于20度，且小于等于70度。

15、在該技術方案中，在蓋組件的截面上，驅動部件的軸線與截面的交點為第一點，鎖止部件的轉動軸線與截面的交點為第二點，第一點與第二點的連線為第一連接線，其中，截面與驅動部件的軸向垂直；在截面上具有第二連接線，第二連接線過第二點，且與蓋體靠近驅動部件的一側的邊緣垂直，第一連接線與第二連接線之間的夾角的角度大于等于20度，且小于等于70度，可以將驅動部件的位置設置在蓋體第一邊緣與第二邊緣、第二邊緣與第三邊緣、第三邊緣與第四邊緣或第一邊緣與第四邊緣的夾角空間，進而可以減少為驅動部件預留的空間，減少蓋組件的體積，降低蓋組件的生產安裝成本，同時將蓋組件中的驅動組件設置在遠離高溫的第一區域，可以降低生產過程中對驅動組件材質的耐高溫要求，減少驅動組件的生產成本。

16、具體地，第一點為p1，第二點為p2，第一方向為t，第一連接線為l，第一中心線為h，第一連接線l和第一中心線h的夾角為α，其中夾角α的范圍為：夾角α大于等于20度，且小于等于70度。

17、具體地，夾角α＝20度，夾角α＝40度，夾角α＝60度，夾角α＝70度。

18、在本實用新型的一些技術方案中，可選地，驅動部件的軸線與蓋板的中心之間的距離為第一距離，第一距離大于蓋板的半徑。

19、在該技術方案中，驅動部件的軸線與蓋板的中心之間的距離為第一距離，第一距離大于蓋板的半徑，由于在烹飪時蓋板下方的鍋體內溫度升高，遠離蓋板中心處設置驅動部件，可以減少驅動部件在烹飪器具工作時所受溫度，延長驅動部件的使用壽命。

20、具體地，第一距離為d，蓋板的半徑為r，且d大于r。

21、在本實用新型的一些技術方案中，可選地，鎖止部件包括第二安裝柱，第二安裝柱穿設于蓋體，第二安裝柱的第一端與齒條連接，第二端與鎖止部件連接。

22、在該技術方案中，鎖止部件包括第二安裝柱，第二安裝柱穿設于蓋體，第二安裝柱的第一端與齒條連接，第二端與鎖止部件連接，通過設置第二安裝柱，齒條通過對第二安裝柱進行驅動，可以實現對鎖止部件的驅動，進而可以控制鎖止部件的鎖止狀態和解鎖狀態，便于對鎖止部件的驅動，縮小傳動組件的體積，縮小蓋組件的體積，可以在相同蓋組件的體積下，安設馬力更大的驅動部件，便于對鎖止部件的開合，或可以相應增大排氣部件的體積，增加烹飪器具的排氣效率，提升烹飪器具的使用效果。

23、在本實用新型的一些技術方案中，可選地，齒條上設置有安裝孔，第二安裝柱穿設于安裝孔內。

24、在該技術方案中，齒條上設置于安裝孔，第二安裝柱穿設于安裝孔內，齒條通過安裝孔對第二安裝柱進行驅動，進而實現對鎖止部件的驅動。

25、進一步地，在齒條上直接開設安裝孔，便于傳動組件的生產安裝，降低蓋組件的安裝成本。

26、在本實用新型的一些技術方案中，可選地，在鎖止部件的徑向上，第二安裝柱與安裝孔的內壁之間具有間隙。

27、在該技術方案中，在鎖止部件的徑向上，第二安裝柱與安裝孔的內壁之間具有間隙，當傳動組件工作時，齒條上的安裝孔驅動第二安裝柱，由于第二安裝柱與安裝孔之間具有間隙，可以預留齒條的滑動距離，使得齒條平行滑動的同時不對第二安裝柱接觸，在非齒條滑動方向上的空隙可以減少第二安裝柱與安裝孔的摩擦，延長第二安裝柱和安裝孔的使用壽命，減少阻力，便于驅動部件和傳動組件對鎖止部件的驅動。在齒條滑動方向上的間隙，可以實現齒條在控制鎖止部件開啟解鎖狀態前，通過齒條控制閥體打開排氣部件，豐富傳動組件的控制模式，實現鎖止部件解鎖前對烹飪器具進行排氣處理，方便對烹飪器具的開啟。

28、在本實用新型的一些技術方案中，可選地，傳動組件具有第一位置和第二位置，傳動組件處于第一位置，鎖止部件與鍋體鎖止，傳動組件處于第二位置，鎖止部件與鍋體解鎖。

29、在該技術方案中，傳動組件具有第一位置和第二位置，傳動組件處于第一位置，驅動部件通過齒輪對齒條進行驅動，齒條發生移動，進而傳動組件相對第一安裝柱平行滑動，傳動組件通過安裝孔對鎖止部件上的第二安裝柱進行驅動，鎖止部件與鍋體鎖止，當傳動組件處于第二位置，驅動部件通過齒輪對齒條進行驅動，齒條發生移動，進而傳動組件相對第一安裝柱向反方向平行滑動，傳動組件通過安裝孔對鎖止部件上的第二安裝柱進行驅動，鎖止部件與鍋體解鎖，簡化驅動組件和傳動組件的結構，減少蓋組件的體積，降低蓋組件的生產安裝成本。

30、具體地，第一位置為s1，第二位置為s2。

31、具體地，傳動組件通過向a方向旋轉后到達s1位置，控制鎖止部件進入鎖止狀態，傳動組件通過向b方向旋轉后到達s2位置，控制鎖止部件進入解鎖狀態。

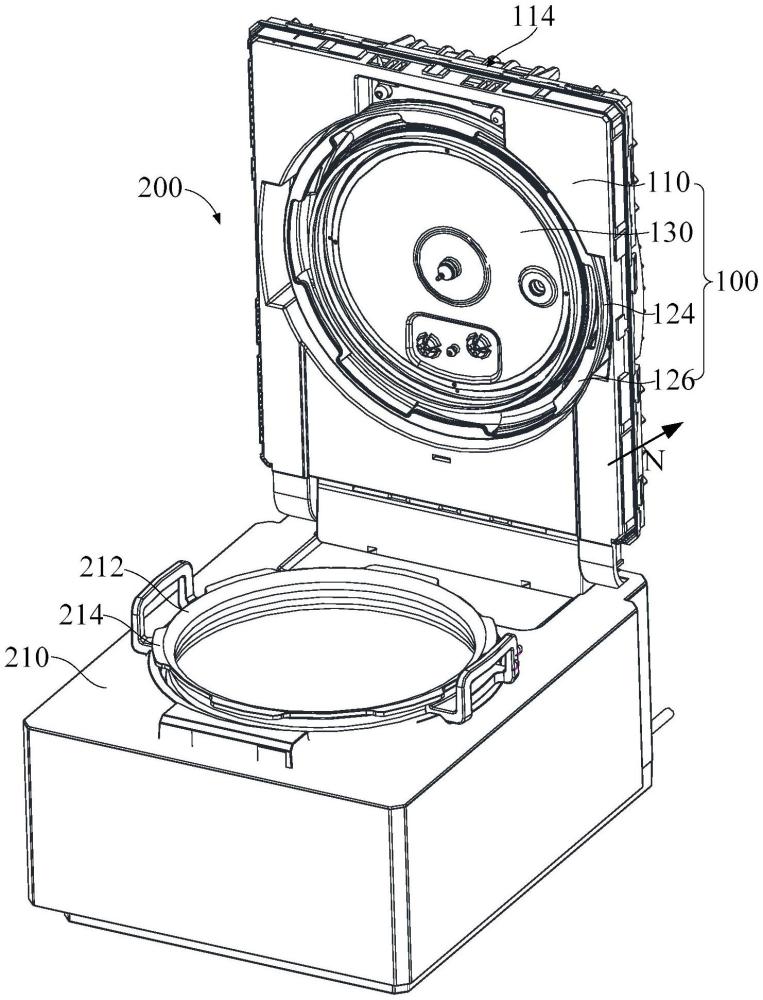

32、本實用新型第二方面提供了一種烹飪器具，包括如上述技術方案中任一項的蓋組件。

33、鎖止部件包括第一本體和多個第一鎖扣，多個第一鎖扣沿第一本體的周向間隔布置，鍋體設置有多個第二鎖扣，其中，傳動組件處于第一位置，多個第一鎖扣與多個第二鎖扣相卡接，傳動組件處于第二位置，多個第一鎖扣與多個第二鎖扣相錯開。

34、本技術所提供的一種烹飪器具，包括如上述技術方案中任一項的蓋組件，因此該種烹飪器具具有上述技術方案中任一項的蓋組件的全部有益效果。鎖止部件包括第一本體和多個第一鎖扣，多個第一鎖扣沿第一本體的周向間隔布置；鍋體設置有多個第二鎖扣；其中，傳動組件處于第一位置或第二位置，多個第一鎖扣與多個第二鎖扣相卡接，此時通過多個第一鎖扣和多個第二鎖扣的卡接配合，蓋體和鍋體之間處于鎖緊狀態，使用人員無法打開；傳動組件處于第三位置，多個第一鎖扣與多個第二鎖扣相錯開，此時蓋體和鍋體之間處于打開狀態，可以任意開合，通過第一本體周向的第一鎖扣和第二鎖扣可以相互配合實現鍋體的鎖緊和打開模式，提高烹飪器具工作時的安全性，提升用戶使用時的體驗感。

35、在本實用新型的一些技術方案中，可選地，烹飪器具還包括鉸鏈組件和排氣組件，蓋組件通過鉸鏈組件與鍋體連接，排氣組件設置于蓋體，排氣組件與鍋體的內部連通；其中，排氣組件位于蓋體靠近鉸鏈組件的一側，驅動組件位于蓋體遠離鉸鏈組件的一側。

36、在該技術方案中，烹飪器具還包括鉸鏈組件和排氣組件，蓋組件通過鉸鏈組件與鍋體連接，通過設置鉸鏈組件可以降低開合蓋組件的操作難度，便于用戶操作，同時鉸鏈組件也可以提升蓋組件開合的順暢性，提高烹飪器具的實用性。排氣組件設置于蓋體，排氣組件與鍋體的內部連通，排氣組件可以控制氣體的外排，進而調節烹飪器具的鍋體內氣壓，便于烹飪器具烹飪。其中，排氣組件位于蓋體靠近鉸鏈組件的一側，驅動組件位于蓋體遠離鉸鏈組件的一側，可以減少用以放置驅動組件而在傳動組件的滑動軌跡與蓋體邊緣預留的寬度，進而減少蓋組件的體積，可以降低烹飪器具的生產成本，也可以減小驅動組件對鉸鏈組件的影響，實現烹飪器具的合理性布局，便于生產和使用。

37、具體地，烹飪器具可為一種電壓力鍋。

38、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。
