本技術涉及提花地毯，具體為一種新型絨毛提花地毯。

背景技術：

1、地毯，是以棉、麻、毛、絲、草等天然纖維或化學合成纖維類原料，經手工或機械工藝進行編結、栽絨或紡織而成的地面敷設物，它是世界范圍內具有悠久歷史傳統的工藝美術品類之一，覆蓋于住宅、賓館、體育館、展覽廳、車輛、船舶、飛機等的地面，有減少噪聲、隔熱和裝飾效果。現有的地毯為增強裝飾效果，需要有多種顏色和圖案進行組合，通常需要達到這種效果就需要進行提花或染色、印花等工藝操作。

2、提花地毯在鋪設使用過程中，通常為一整塊進行鋪設，當提花地毯遇到阻擋時，要么將阻擋物放在提花地毯上方將其壓住或者剪掉該部位的提花地毯，二者都會對提花地毯本身造成不可逆的損壞，從而影響提花地毯的使用壽命與美觀程度。

技術實現思路

1、本實用新型的目的在于提供一種新型絨毛提花地毯，以解決上述背景技術中提出的提花地毯在鋪設使用過程中，通常為一整塊進行鋪設，當提花地毯遇到阻擋時，要么將阻擋物放在提花地毯上方將其壓住或者剪掉該部位的提花地毯，二者都會對提花地毯本身造成不可逆的損壞，從而影響提花地毯的使用壽命與美觀程度問題。

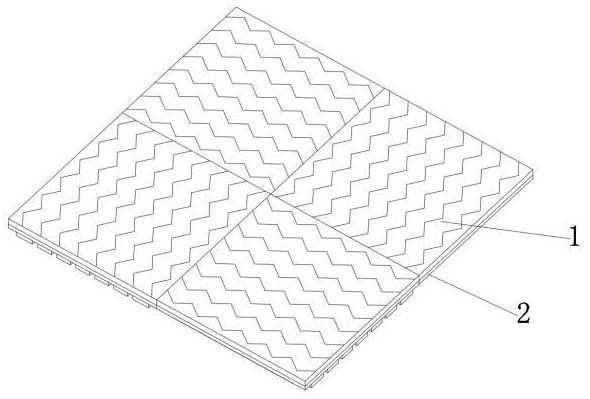

2、為實現上述目的，本實用新型提供如下技術方案：一種新型絨毛提花地毯，包括絨毛提花層、拼接層和連接部：

3、該拼接層設置在絨毛提花層的底部，該拼接層包括開設在拼接層兩側的連接卡槽和開設在拼接層兩側的連接槽，該連接部設置在拼接層的底部，該連接部包括與連接卡槽卡合連接的連接固定塊和旋轉設置在連接固定塊一端的連接翻板，該連接翻板嵌入連接槽與其卡合連接以將兩個拼接層水平連接。

4、通過采用上述技術方案，可以通過將設置在拼接層兩側的連接翻板，在其旋轉后卡入另一塊地毯拼接層側面開設的連接槽內，能夠將兩條地毯的拼接層連接在一起，從而讓地毯能夠根據實際情況進行鋪設。

5、優選的，該絨毛提花層為棉制，該絨毛提花層與拼接層之間為粘接。

6、通過采用上述技術方案，可以提高地毯在使用時的牢固度。

7、優選的，該拼接層還包括開設在拼接層兩側的收納槽，該收納槽開設在連接部一旁，該連接翻板能夠嵌入收納槽內。

8、通過采用上述技術方案，可以讓連接翻板能夠收納進收納槽內。

9、優選的，該拼接層包括開設在拼接層內部的透氣孔，該透氣孔開設有若干個，若干個該透氣孔整齊排列。

10、通過采用上述技術方案，可以提高地毯整體的透氣性。

11、優選的，該拼接層包括開設在連接槽側面的半圓槽a和開設在收納槽側面的半圓槽b。

12、通過采用上述技術方案，可以方便操作人員手伸進連接槽和收納槽內。

13、優選的，該連接部設置有兩個，兩個該連接部中設置的連接固定塊都各自嵌入拼接層兩側設置的連接卡槽內與其卡合連接，兩個該連接部圍繞拼接層的中心呈旋轉中心對稱，

14、通過采用上述技術方案，可以讓拼接層的兩側都可以通過設置的連接部與另一個地毯的拼接層相連接。

15、優選的，該連接部包括開設在連接固定塊側面的旋轉槽a、貫穿旋轉槽a的轉軸和開設在連接翻板側面的旋轉槽b，該轉軸同時穿過旋轉槽a和旋轉槽b，該轉軸與旋轉槽b直接旋轉連接。

16、通過采用上述技術方案，可以讓連接翻板圍繞轉軸旋轉，從而改變自身的旋轉角度。

17、優選的，該連接部包括設置在連接翻板側面的若干個連接卡塊，若干個該連接卡塊為t型與連接槽卡合連接，且連接卡塊的側面設置有斜面倒角。

18、通過采用上述技術方案，可以讓連接卡塊卡入對應的連接槽從而實現卡接。

19、與現有技術相比，本實用新型的有益效果是：通過設置有拼接層與拼接層，可以通過將設置在拼接層兩側的連接翻板，在其旋轉后卡入另一塊地毯拼接層側面開設的連接槽內，能夠將兩條地毯的拼接層連接在一起，從而讓地毯能夠根據實際情況進行鋪設，避免對地毯本體的損壞，延長了地毯的使用壽命。

技術特征：

1.一種新型絨毛提花地毯，其特征在于，包括：

2.根據權利要求1所述的一種新型絨毛提花地毯，其特征在于：該絨毛提花層（1）為棉制，該絨毛提花層（1）與拼接層（2）之間為粘接。

3.根據權利要求1所述的一種新型絨毛提花地毯，其特征在于：該拼接層（2）還包括開設在拼接層（2）兩側的收納槽（203），該收納槽（203）開設在連接部（3）一旁，該連接翻板（304）能夠嵌入收納槽（203）內。

4.根據權利要求1所述的一種新型絨毛提花地毯，其特征在于：該拼接層（2）包括開設在拼接層（2）內部的透氣孔（204），該透氣孔（204）開設有若干個，若干個該透氣孔（204）整齊排列。

5.根據權利要求3所述的一種新型絨毛提花地毯，其特征在于：該拼接層（2）包括開設在連接槽（202）側面的半圓槽a（205）和開設在收納槽（203）側面的半圓槽b（206）。

6.根據權利要求3所述的一種新型絨毛提花地毯，其特征在于：該連接部（3）設置有兩個，兩個該連接部（3）中設置的連接固定塊（301）都各自嵌入拼接層（2）兩側設置的連接卡槽（201）內與其卡合連接，兩個該連接部（3）圍繞拼接層（2）的中心呈旋轉中心對稱。

7.根據權利要求1所述的一種新型絨毛提花地毯，其特征在于：該連接部（3）包括開設在連接固定塊（301）側面的旋轉槽a（302）、貫穿旋轉槽a（302）的轉軸（303）和開設在連接翻板（304）側面的旋轉槽b（305），該轉軸（303）同時穿過旋轉槽a（302）和旋轉槽b（305），該轉軸（303）與旋轉槽b（305）直接旋轉連接。

8.根據權利要求1所述的一種新型絨毛提花地毯，其特征在于：該連接部（3）包括設置在連接翻板（304）側面的若干個連接卡塊（306），若干個該連接卡塊（306）為t型與連接槽（202）卡合連接，且連接卡塊（306）的側面設置有斜面倒角。

技術總結
本技術公開了一種新型絨毛提花地毯，包括絨毛提花層、拼接層和連接部：該拼接層設置在絨毛提花層的底部，該拼接層包括開設在拼接層兩側的連接卡槽和開設在拼接層兩側的連接槽，該連接部設置在拼接層的底部，該連接部包括與連接卡槽卡合連接的連接固定塊和旋轉設置在連接固定塊一端的連接翻板，該連接翻板嵌入連接槽與其卡合連接以將兩個拼接層水平連接。本技術通過設置有拼接層與拼接層，可以通過將設置在拼接層兩側的連接翻板，在其旋轉后卡入另一塊地毯拼接層側面開設的連接槽內，能夠將兩條地毯的拼接層連接在一起，從而讓地毯能夠根據實際情況進行鋪設，避免對地毯本體的損壞，延長了地毯的使用壽命。

技術研發人員：蘇友法
受保護的技術使用者：山東紅太陽地毯有限公司
技術研發日：20240813
技術公布日：2025/4/28
