本技術涉及辦公椅制造，特別涉及一種座椅電動轉盤。

背景技術：

1、辦公椅作為現代辦公環境中不可或缺的一部分，隨著現代化的工作節奏，用戶使用辦公椅的時長也逐漸拉長，現代的辦公椅設計和制造過程需要充分考慮人體工學原理和機械原理的應用，方能為用戶提供了舒適、健康的工作環境。

2、如今，辦公椅將不再是單一的座椅，而是更加多功能化，已有辦公椅融入智能科技，通過傳感器、智能芯片等技術，實現對人體姿勢的實時監測和調整，辦公椅可以根據員工的體態和習慣，自動調整座椅、扶手、靠背的傾斜度，以提供最佳的人體支撐和舒適度。

3、因此，辦公座椅調節功能的電動化已是趨勢，目前，許多辦公椅仍是通過人工施力的方式進行旋轉，為實現座椅的電動旋轉便利，現發明人提出了一種座椅電動轉盤。

技術實現思路

1、本實用新型的目的是提供一種座椅電動轉盤，具有流暢帶動座椅旋轉，滿足座椅電動化旋轉需要的效果。

2、本實用新型的上述技術目的是通過以下技術方案得以實現的：一種座椅電動轉盤，包括滑槽板、驅動組件和滾珠組件；

3、滑槽板包括上下對稱設置的第一板件和第二板件，驅動組件設置于第一板件和第二板件相鄰面間，以通過驅動組件帶動第一板件進行旋轉，第一板件和第二板件之間通過滾珠組件轉動配合；

4、驅動組件包括電動同心驅動件和固定組件，電動同心驅動件通過固定組件與第一板件和第二板件可拆卸固定。

5、本實用新型的進一步設置為：所述電動同心驅動件包括蓋板、底座、同步組件和輸出組件，蓋板和底座分別通過固定組件與第一板件和第二板件進行連接，同步組件設置于蓋板和底座相鄰面間。

6、通過采用上述技術方案，通過同步組件使得蓋板能夠與椅架上的旋轉驅動桿進行連接。

7、本實用新型的進一步設置為：所述同步組件包括裝筒、柱塊和同步齒，裝筒底端固設于底座上，柱塊和上端與蓋板保持固定，且柱塊下端與裝筒轉動連接，柱塊外側同軸固設有同步齒，同步齒上表面同軸開設有同步孔。

8、通過采用上述技術方案，以通過同步齒和同步孔與椅架上的驅動結構進行連接。

9、本實用新型的進一步設置為：所述電動同心驅動件還包括輸出組件，輸出組件包括驅動輪和電機，驅動輪外側與同步齒進行嚙合，電機與底座表面固定連接，且電機輸出軸與驅動輪進行固定。

10、通過采用上述技術方案，實施時，可在底座或者第二板件上設置電源，從而為電機供電，而后當電機通電后變會帶動驅動輪。

11、本實用新型的進一步設置為：所述固定組件包括防松螺母和固定螺帽，防松螺母外側與蓋板、底座、第一板件和第二板件進行插接，且防松螺母外端穿出第一板件和第二板件后與固定螺帽螺紋連接。

12、通過采用上述技術方案，使得通過擰緊固定螺帽，從而將第一板件和第二板件分別與蓋板和底座進行固定。

13、本實用新型的進一步設置為：所述第一板件和第二板件上一體設置有滑槽，滾珠組件包括保持架、裝槽和滾珠，保持架上開設有裝槽，滾珠滾動設置于裝槽內，且滾珠外側與滑槽滾動接觸。

14、通過采用上述技術方案，使得第一板件在旋轉時，其能夠通過滑槽在滾珠上進行滾動接觸。

15、本實用新型的進一步設置為：所述滾珠組件上設置有潤滑組件。

16、通過采用上述技術方案，以減少滾珠上的滾動摩擦力，提高滾珠滾動便利。

17、本實用新型的進一步設置為：所述第二板件的滑槽底端開設有通口，第一板件和第二板件上開設有圈槽。

18、本實用新型的進一步設置為：所述潤滑組件包括筒體、導管、注油組件和潤滑油，筒體表面固設有注油管，筒體外側與第二板件上的圈槽固定連接，導管一端與筒體相連，另一端與通口相通，注油組件設置于筒體內，筒體內部填充有潤滑油。

19、通過采用上述技術方案，使得在注油組件的帶動下，筒體內的潤滑油能夠從導管注入通口上。

20、本實用新型的進一步設置為：所述第一板件上的圈槽以圓周陣列的設置有驅動齒，注油組件包括轉桿、從動齒輪和絞龍，轉桿外側轉動安裝于筒體內部，從動齒輪底端與轉桿固定連接，且從動齒輪外側與驅動齒進行嚙合，絞龍上端與轉桿固定連接。

21、通過采用上述技術方案，絞龍的底端與導管進油口相鄰，使得當絞龍轉動后，能夠帶動潤滑油加快擠入導管內，提高潤滑效率。

22、本實用新型的有益效果是：

23、通過將蓋板與座椅底架相連，當需要旋轉時，蓋板能夠通過柱塊在底座上進行轉動，同時，柱塊上設置有用于驅動的同步齒和同步孔，使得座椅骨架能夠通過這些同步結構帶動柱塊進行旋轉，從而實現蓋板的電動化轉動，滿足座椅支撐需要，同時能夠與電動化旋轉需要匹配，以流暢的旋轉方式，提高座椅旋轉便利，滿足如今辦公座椅調節功能不斷電動化的趨勢。

技術特征：

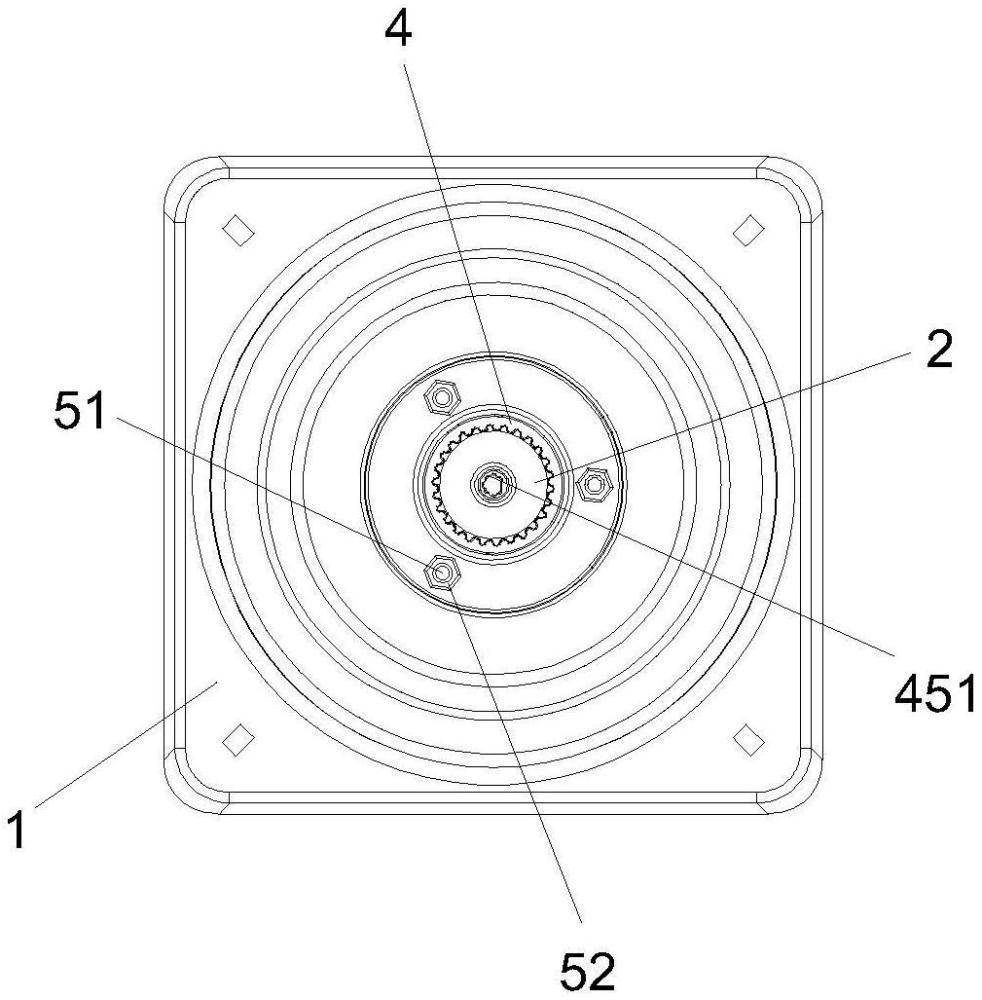

1.一種座椅電動轉盤，其特征在于：包括滑槽板(1)、驅動組件(2)和滾珠組件(3)；

2.根據權利要求1所述的一種座椅電動轉盤，其特征在于：所述電動同心驅動件(4)包括蓋板(41)、底座(42)、同步組件和輸出組件，蓋板(41)和底座(42)分別通過固定組件(5)與第一板件(11)和第二板件(12)進行連接，同步組件設置于蓋板(41)和底座(42)相鄰面間。

3.根據權利要求2所述的一種座椅電動轉盤，其特征在于：所述同步組件包括裝筒(43)、柱塊(44)和同步齒(45)，裝筒(43)底端固設于底座(42)上，柱塊(44)和上端與蓋板(41)保持固定，且柱塊(44)下端與裝筒(43)轉動連接，柱塊(44)外側同軸固設有同步齒(45)，同步齒(45)上表面同軸開設有同步孔(451)。

4.根據權利要求3所述的一種座椅電動轉盤，其特征在于：所述電動同心驅動件(4)還包括輸出組件，輸出組件包括驅動輪(46)和電機(47)，驅動輪(46)外側與同步齒(45)進行嚙合，電機(47)與底座(42)表面固定連接，且電機(47)輸出軸與驅動輪(46)進行固定。

5.根據權利要求4所述的一種座椅電動轉盤，其特征在于：所述固定組件(5)包括防松螺母(51)和固定螺帽(52)，防松螺母(51)外側與蓋板(41)、底座(42)、第一板件(11)和第二板件(12)進行插接，且防松螺母(51)外端穿出第一板件(11)和第二板件(12)后與固定螺帽(52)螺紋連接。

6.根據權利要求5所述的一種座椅電動轉盤，其特征在于：所述第一板件(11)和第二板件(12)上一體設置有滑槽(13)，滾珠組件(3)包括保持架(31)、裝槽(32)和滾珠(33)，保持架(31)上開設有裝槽(32)，滾珠(33)滾動設置于裝槽(32)內，且滾珠(33)外側與滑槽(13)滾動接觸。

7.根據權利要求6所述的一種座椅電動轉盤，其特征在于：所述滾珠組件(3)上設置有潤滑組件。

8.根據權利要求7所述的一種座椅電動轉盤，其特征在于：所述第二板件(12)的滑槽(13)底端開設有通口(14)，第一板件(11)和第二板件(12)上開設有圈槽(15)。

9.根據權利要求8所述的一種座椅電動轉盤，其特征在于：所述潤滑組件包括筒體(61)、導管(62)、注油組件和潤滑油(64)，筒體(61)表面固設有注油管(611)，筒體(61)外側與第二板件(12)上的圈槽(15)固定連接，導管(62)一端與筒體(61)相連，另一端與通口(14)相通，注油組件設置于筒體(61)內，筒體(61)內部填充有潤滑油(64)。

10.根據權利要求9所述的一種座椅電動轉盤，其特征在于：所述第一板件(11)上的圈槽(15)以圓周陣列的設置有驅動齒(16)，注油組件包括轉桿(631)、從動齒輪(632)和絞龍(633)，轉桿(631)外側轉動安裝于筒體(61)內部，從動齒輪(632)底端與轉桿(631)固定連接，且從動齒輪(632)外側與驅動齒(16)進行嚙合，絞龍(633)上端與轉桿(631)固定連接。

技術總結
本技術涉及辦公椅制造技術領域，公開了一種座椅電動轉盤，包括滑槽板、驅動組件和滾珠組件；滑槽板包括上下對稱設置的第一板件和第二板件，驅動組件設置于第一板件和第二板件相鄰面間。本技術具有以下優點和效果，通過將蓋板與座椅底架相連，當需要旋轉時，蓋板能夠通過柱塊在底座上進行轉動，同時，柱塊上設置有用于驅動的同步齒和同步孔，使得座椅骨架能夠通過這些同步結構帶動柱塊進行旋轉，從而實現蓋板的電動化轉動，滿足座椅支撐需要，同時能夠與電動化旋轉需要匹配，以流暢的旋轉方式，提高座椅旋轉便利，滿足如今辦公座椅調節功能不斷電動化的趨勢。

技術研發人員：梅波
受保護的技術使用者：襄陽美鈺菲商貿有限公司
技術研發日：20240802
技術公布日：2025/4/28
