本申請涉及風力發電機裝置，尤其涉及一種用于風力發電機組出機艙作業的輔助裝置。

背景技術：

1、風力發電機組在日常運行和維護過程中，需要出機艙進行測風系統或機艙頂部冷卻散熱系統的檢查維護。

2、現有技術中，從風力發電機組的機艙內至機艙頂部出艙時，一般直接踩在機艙內的主控柜支架或發電機支架上。

3、然而，直接踩在主控柜支架或發電機支架上，容易踩壞主控柜或發電機設備。

技術實現思路

1、本申請提供一種用于風力發電機組出機艙作業的輔助裝置，解決了作業人員直接踩在主控柜支架或發電機支架上，容易踩壞主控柜或發電機設備的問題。

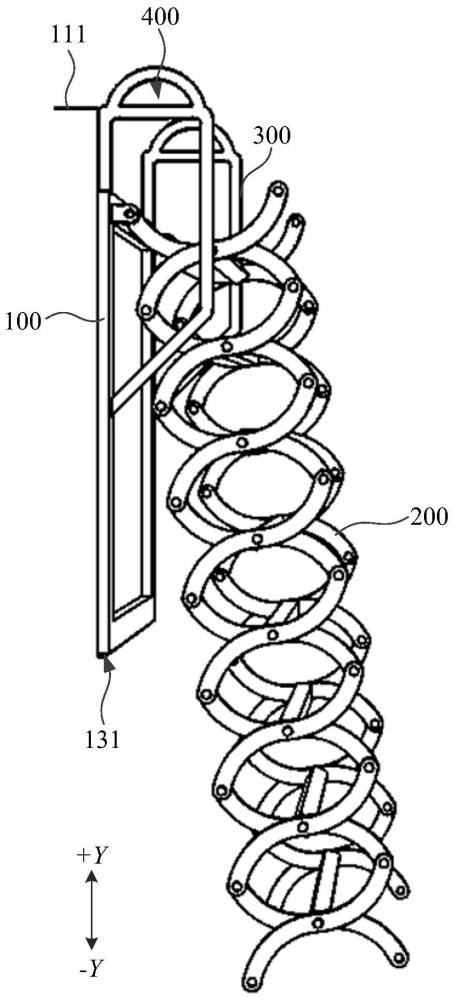

2、本申請提供的用于風力發電機組出機艙作業的輔助裝置，包括支撐組件和爬梯，爬梯設置在支撐組件的一側。

3、支撐組件相對的兩端分別具有卡槽和掛接部，卡槽用于與機艙的控制柜支架卡接，掛接部用于與機艙的頂部掛接。

4、在一種可能的實現方式中，本申請提供的用于風力發電機組出機艙作業的輔助裝置，支撐組件包括第一支撐部、第一連接部、第二支撐部和第二連接部，第一連接部和第二連接部均位于第一支撐部和第二支撐部之間，且與第一支撐部和第二支撐部均連接，爬梯的端部與第一支撐部轉動連接；

5、掛接部設置在第一支撐部背離爬梯的一側，卡槽設置在第二支撐部背離第一支撐部的一側。

6、在一種可能的實現方式中，本申請提供的用于風力發電機組出機艙作業的輔助裝置，卡槽的延伸方向與第二支撐部的延伸方向一致，且卡槽的兩端對應與第二支撐部延伸方向的兩端連通。

7、在一種可能的實現方式中，本申請提供的用于風力發電機組出機艙作業的輔助裝置，掛接部為第一支撐部朝向機艙的頂部的翻邊。

8、在一種可能的實現方式中，本申請提供的用于風力發電機組出機艙作業的輔助裝置，爬梯包括多個依次相互轉動連接的爬梯單元，爬梯單元包括臺階板和兩組伸縮組件，臺階板的兩端分別與兩組伸縮組件轉動連接。

9、在一種可能的實現方式中，本申請提供的用于風力發電機組出機艙作業的輔助裝置，伸縮組件包括兩個s形連接件，兩個s形連接件對稱交叉設置，且兩個s形連接件中的一者相對另一者轉動，以調節相鄰兩個臺階板之間的距離。

10、在一種可能的實現方式中，本申請提供的用于風力發電機組出機艙作業的輔助裝置，第一支撐部上具有兩個第三連接部，位于爬梯的頂部的爬梯單元通過s形連接件與第三連接部鉸接。

11、在一種可能的實現方式中，本申請提供的用于風力發電機組出機艙作業的輔助裝置，還包括兩個扶手，兩個扶手分別對應設置在第一連接部和第二連接部上，爬梯位于兩個扶手之間。

12、在一種可能的實現方式中，本申請提供的用于風力發電機組出機艙作業的輔助裝置，還包括兩個安全掛點，安全掛點分別位于兩個扶手的頂部，安全掛點用于掛接安全繩。

13、在一種可能的實現方式中，本申請提供的用于風力發電機組出機艙作業的輔助裝置，還包括至少一個螺栓，支撐組件上具有連接孔，螺栓穿過連接孔與機艙的機艙罩上的螺紋孔連接。

14、本申請提供的用于風力發電機組出機艙作業的輔助裝置，通過設置支撐組件和爬梯，爬梯設置在支撐組件的一側。支撐組件相對的兩端分別設置卡槽和掛接部，先將卡槽與機艙的控制柜支架卡接，再將掛接部與機艙的頂部掛接，一方面機艙的控制柜支架和機艙的頂部為支撐組件提供支撐，使得爬梯可以通過支撐組件將所承受的作用力傳遞給機艙，另一方面防止支撐組件脫離機艙，確保了爬梯的安全性。作業人員從爬梯背離支撐組件的一側開展出機艙作業，解決了作業人員直接踩在主控柜支架或發電機支架上，容易踩壞主控柜或發電機設備的問題。

技術特征：

1.一種用于風力發電機組出機艙作業的輔助裝置，其特征在于，包括支撐組件和爬梯，所述爬梯設置在所述支撐組件的一側；

2.根據權利要求1所述的用于風力發電機組出機艙作業的輔助裝置，其特征在于，所述支撐組件包括第一支撐部、第一連接部、第二支撐部和第二連接部，所述第一連接部和所述第二連接部均位于所述第一支撐部和所述第二支撐部之間，且與所述第一支撐部和所述第二支撐部均連接，所述爬梯的端部與所述第一支撐部轉動連接；

3.根據權利要求2所述的用于風力發電機組出機艙作業的輔助裝置，其特征在于，所述卡槽的延伸方向與所述第二支撐部的延伸方向一致，且所述卡槽的兩端對應與所述第二支撐部延伸方向的兩端連通。

4.根據權利要求2所述的用于風力發電機組出機艙作業的輔助裝置，其特征在于，所述掛接部為所述第一支撐部朝向所述機艙的頂部的翻邊。

5.根據權利要求2至4任一項所述的用于風力發電機組出機艙作業的輔助裝置，其特征在于，所述爬梯包括多個依次相互轉動連接的爬梯單元，所述爬梯單元包括臺階板和兩組伸縮組件，所述臺階板的兩端分別與兩組所述伸縮組件轉動連接。

6.根據權利要求5所述的用于風力發電機組出機艙作業的輔助裝置，其特征在于，所述伸縮組件包括兩個s形連接件，兩個所述s形連接件對稱交叉設置，且兩個所述s形連接件中的一者相對另一者轉動，以調節相鄰兩個所述臺階板之間的距離。

7.根據權利要求6所述的用于風力發電機組出機艙作業的輔助裝置，其特征在于，所述第一支撐部上具有兩個第三連接部，位于所述爬梯的頂部的所述爬梯單元通過s形連接件與所述第三連接部鉸接。

8.根據權利要求2至4任一項所述的用于風力發電機組出機艙作業的輔助裝置，其特征在于，還包括兩個扶手，兩個所述扶手分別對應設置在所述第一連接部和所述第二連接部上，所述爬梯位于兩個所述扶手之間。

9.根據權利要求8所述的用于風力發電機組出機艙作業的輔助裝置，其特征在于，還包括兩個安全掛點，所述安全掛點分別位于兩個所述扶手的頂部，所述安全掛點用于掛接安全繩。

10.根據權利要求1至4任一項所述的用于風力發電機組出機艙作業的輔助裝置，其特征在于，還包括至少一個螺栓，所述支撐組件上具有連接孔，所述螺栓穿過所述連接孔與所述機艙的機艙罩上的螺紋孔連接。

技術總結
本申請涉及風力發電機裝置技術領域，尤其涉及一種用于風力發電機組出機艙作業的輔助裝置。用于風力發電機組出機艙作業的輔助裝置，包括支撐組件和爬梯，爬梯設置在支撐組件的一側；支撐組件相對的兩端分別具有卡槽和掛接部，卡槽用于與機艙的控制柜支架卡接，掛接部用于與機艙的頂部掛接。本申請的用于風力發電機組出機艙作業的輔助裝置，解決了作業人員直接踩在主控柜支架或發電機支架上，容易踩壞主控柜或發電機設備的問題。

技術研發人員：方寶龍,柳凱,鄭真,溫康杰,包龍輝
受保護的技術使用者：三峽新能源清水發電有限公司
技術研發日：20240321
技術公布日：2025/4/28
