本發明涉及辦公椅加工領域，更確切地說，是一種可以聯排的辦公椅。

背景技術：

1、現有的辦公椅在需要進行聯排安裝時，通常都是直接擺放，其出現有擺放不整齊，使用的過程中由于個人的坐姿習慣則會出現參差不齊的現象，導致整個會議室看起來很不美觀，并且聯排辦公椅無法為使用者提供一個簡易的臨時辦公桌。

2、故而，目前急需一種可以實現辦公椅聯排整齊放置，且為使用者提供一個臨時的簡易辦公桌的聯排辦公椅。

技術實現思路

1、針對現有技術存在的不足，本發明目的是提供一種可以聯排的辦公椅，以解決現有技術的辦公椅在需要進行聯排安裝時，通常都是直接排放，其出現有擺放不整齊，使用的過程中由于個人的坐姿習慣則會出現參差不齊的現象，導致整個會議室看起來很不美觀，并且聯排辦公椅無法為使用者提供一個簡易的臨時辦公桌的缺陷。

2、為了實現上述目的，本發明是通過如下的技術方案來實現：

3、一種可以聯排的辦公椅，其結構包括椅面、設于所述椅面下表面的椅腿、位于所述椅面上表面后側的靠背、位于所述椅面上表面左右兩側的扶手、設于右側的所述扶手的套合板和位于左側的所述扶手的扣合板，所述套合板包括與扶手下表面相配合的一號轉桿、與所述一號轉桿相連接的活動板、開設于所述活動板右側表面的內凹框、呈對稱狀開設于所述活動板表面的卡槽、設于所述卡槽內部的墊層、開設于所述卡槽內壁后表面的穿孔，所述扣合板包括與左側設置的所述扶手下表面相配合的二號轉桿、與所述二號轉桿相連接的支撐板、開設于所述支撐板右側表面且與內凹框相適配的配合框、設于所述支撐板右側表面且與卡槽相對應安裝的扣合座、位于所述扣合座上下表面的限位彈塊和設于所述扣合座表面且與穿孔相適配的伸縮扣桿。

4、作為本發明進一步地方案，所述扶手為板狀結構，且中間位置開設有與扣合板和套合板相適配的矩形框，實現扣合板與套合板在靜止狀態下的有效收納處理。

5、作為本發明進一步地方案，所述卡槽設置有四個且分別呈均勻等距狀開設在活動板的表面，且與扣合座相對應安裝。

6、作為本發明進一步地方案，所述穿孔與活動板采用貫穿配合。

7、作為本發明進一步地方案，所述卡槽內部設置有與限位彈塊相對應的限位槽。

8、作為本發明進一步地方案，所述伸縮扣桿設置在兩個扣合座相距最遠的一側，并與穿孔相對應設置且相適配。

9、作為本發明進一步地方案，所述扣合板在工作時，呈順時針90度角旋轉。

10、作為本發明進一步地方案，所述套合板在工作時，呈逆時針90度角旋轉，實現兩張辦公椅在需要聯排安裝時，可實現套合板和口扣合板的有效連接。

11、作為本發明進一步地方案，所述扣合板的左側表面呈光滑結構，便于使用者在辦公椅進行聯排后，可為其提供簡易的辦公桌面。

12、作為本發明進一步地方案，所述一號轉桿和二號轉桿均為限位旋轉結構。

13、發明有益效果

14、相對比較于傳統的一種可以聯排的辦公椅，本發明具有以下有益效果：

15、本發明中，通過在辦公椅的左右兩側的扶手設置了套合板與扣合板，可對辦公椅起到聯排安裝的作用，采用限位彈塊與卡槽設置的相對應的限位槽的配合，以及伸縮扣桿與穿孔的配合，實現套合板與扣合板在安裝后的穩定扣合性，同時由于套合板與扣合板是采用相互套合適配的結構，可在辦公椅進行聯排后，為使用者提供了簡易的臨時辦公桌。

技術特征：

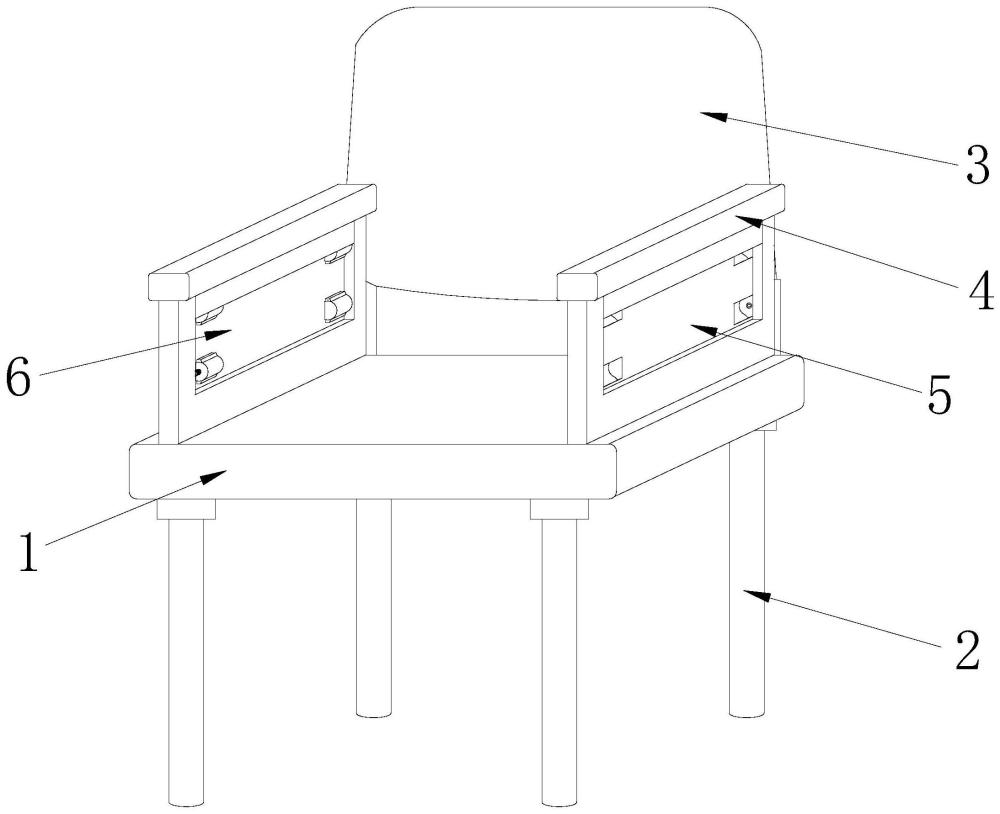

1.一種可以聯排的辦公椅，其結構包括椅面(1)、設于所述椅面(1)下表面的椅腿(2)、位于所述椅面(1)上表面后側的靠背(3)、位于所述椅面(1)上表面左右兩側的扶手(4)、設于右側的所述扶手(4)的套合板(5)和位于左側的所述扶手(4)的扣合板(6)，其特征在于：所述套合板(5)包括與扶手(4)下表面相配合的一號轉桿(51)、與所述一號轉桿(51)相連接的活動板(52)、開設于所述活動板(52)右側表面的內凹框(53)、呈對稱狀開設于所述活動板(52)表面的卡槽(54)、設于所述卡槽(54)內部的墊層(55)、開設于所述卡槽(54)內壁后表面的穿孔(56)，所述扣合板(6)包括與左側設置的所述扶手(4)下表面相配合的二號轉桿(61)、與所述二號轉桿(61)相連接的支撐板(62)、開設于所述支撐板(62)右側表面且與內凹框(53)相適配的配合框(63)、設于所述支撐板(62)右側表面且與卡槽(54)相對應安裝的扣合座(64)、位于所述扣合座(64)上下表面的限位彈塊(65)和設于所述扣合座(64)表面且與穿孔(56)相適配的伸縮扣桿(66)。

2.根據權利要求1所述的可以聯排的辦公椅，其特征在于：所述扶手(4)為板狀結構，且中間位置開設有與扣合板(6)和套合板(5)相適配的矩形框。

3.根據權利要求1所述的可以聯排的辦公椅，其特征在于：所述卡槽(54)設置有四個且分別呈均勻等距狀開設在活動板(52)的表面，且與扣合座(64)相對應安裝。

4.根據權利要求1所述的可以聯排的辦公椅，其特征在于：所述穿孔(56)與活動板(52)采用貫穿配合。

5.根據權利要求1所述的可以聯排的辦公椅，其特征在于：所述卡槽(54)內部設置有與限位彈塊(65)相對應的限位槽。

6.根據權利要求1所述的可以聯排的辦公椅，其特征在于：所述伸縮扣桿(66)設置在兩個扣合座(64)相距最遠的一側，并與穿孔(56)相對應設置且相適配。

技術總結
本發明公開了一種可以聯排的辦公椅，其結構包括椅面、設于椅面下表面的椅腿、位于椅面上表面后側的靠背、位于椅面上表面左右兩側的扶手、設于右側的扶手的套合板和位于左側的扶手的扣合板。有益效果：本發明中，通過在辦公椅的左右兩側的扶手設置了套合板與扣合板，可對辦公椅起到聯排安裝的作用，采用限位彈塊與卡槽設置的相對應的限位槽的配合，以及伸縮扣桿與穿孔的配合，實現套合板與扣合板在安裝后的穩定扣合性，同時由于套合板與扣合板是采用相互套合適配的結構，可在辦公椅進行聯排后，為使用者提供了簡易的臨時辦公桌。

技術研發人員：吳玉盼
受保護的技術使用者：福建安溪秋鳳老鐵工藝品有限公司
技術研發日：20240422
技術公布日：2025/4/28
