本技術涉及智能家居領域，尤其涉及一種窗簾軌道。

背景技術：

1、傳統的窗簾的作用通常為通過改變窗戶通光量起到調節室內光線的作用。隨著人們生活水平的提高，用戶對生活質量的重視程度也日漸提高，基于此出現了智能電動窗簾。

2、然而目前智能電動窗簾的改進更多的仍然是圍繞窗簾基本的開合功能，對于如何營造更加溫馨舒適的居家氛圍缺乏對應的關注。

技術實現思路

1、本實用新型提供了一種窗簾軌道，用以解決現有的窗簾功能單一，無法營造舒適溫馨居家氛圍，影響用戶生活質量的問題。

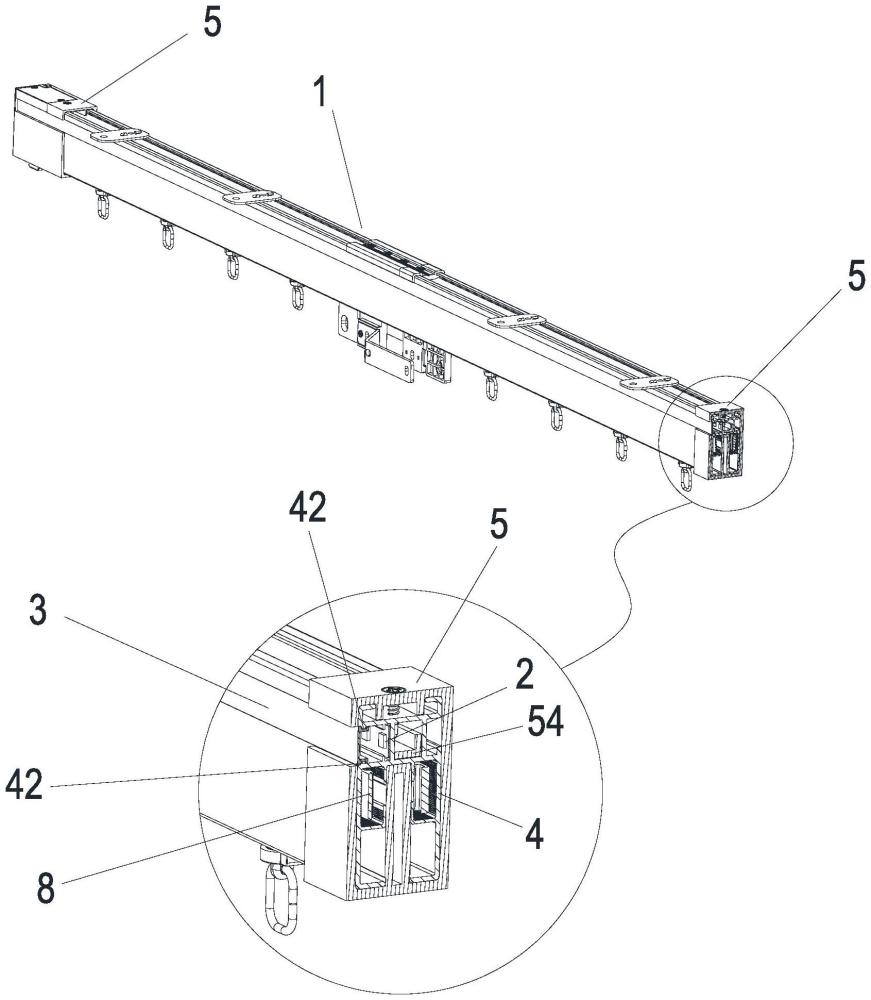

2、本實用新型實施例提供了一種窗簾軌道，包括窗簾軌道本體，窗簾軌道本體于正面或底面形成有光源安裝面，所述光源安裝面沿窗簾軌道本體的長度方向布置，所述窗簾軌道還包括設于所述光源安裝面上的光源。

3、進一步，所述窗簾軌道本體于所述光源安裝面的對應位置設有第一安裝部，所述窗簾軌道還包括設于所述第一安裝部的透光罩。

4、進一步，所述窗簾軌道本體包括軌道型材，所述光源安裝面和第一安裝部形成于所述軌道型材上。

5、進一步，所述軌道型材包括設于正面的第一凹槽，第一凹槽的槽口于正面開設，所述光源安裝面為所述第一凹槽的底面，所述第一安裝部位于所述第一凹槽的槽口處。

6、進一步，所述第一安裝部包括第一凹槽于槽口兩側向內突出形成的凸緣，所述凸緣用于夾持固定透光罩。

7、進一步，所述窗簾軌道還包括設于窗簾軌道本體兩側的傳動箱，所述第一凹槽為形成于軌道型材上的貫通槽，所述光源為線光源，所述線光源和透光罩的兩端伸入所述傳動箱內。

8、進一步，所述傳動箱于線光源的兩端形成避讓空間，以使線光源延伸至傳動箱的避讓空間內，且所述傳動箱于正面對應于透光罩的位置設有通光孔，所述透光罩位于通光孔內側。

9、進一步，所述傳動箱包括供插接型材的插接面，以及相對插接面設置的側端蓋，所述通光孔自所述插接面延伸至側端蓋，透光罩自插接面處向側端蓋延伸。

10、進一步，所述窗簾軌道本體于背面還形成有第二凹槽，所述第二凹槽底部形成卡槽，所述窗簾軌道本體還包括所述卡槽的擋邊，所述卡槽于底部邊沿向上延伸形成所述擋邊，當窗簾驅動器的卡扣伸入窗簾軌道本體的對應卡槽內并頂止在卡槽上方時，所述擋邊頂止于所述卡扣外側。

11、進一步，所述第二凹槽和卡槽均形成于所述軌道型材上，所述第二凹槽和卡槽于軌道型材的長度方向延伸。

12、進一步，所述第二凹槽位于所述第一凹槽的背面。

13、進一步，所述軌道型材于所述第一凹槽和第二凹槽之間還設有供傳動箱插接的導引腔，所述傳動箱于所述插接面處設有與所述導引腔對應的導引插接塊。

14、進一步，軌道型材于所述第一凹槽和第二凹槽下方還設有供窗簾皮帶循環傳動的皮帶循環腔。

15、進一步，所述傳動箱于所述皮帶循環腔的對應位置形成有弧形調轉腔，所述弧形調轉腔與皮帶循環腔連通。

16、進一步，軌道型材于所述皮帶循環腔下方還設有用于容置窗簾走珠的走珠腔，所述走珠腔的開口開設于所述軌道型材底部。

17、本實用新型實施例通過提供窗簾軌道本體，窗簾軌道本體于正面或底面形成有光源安裝面，所述光源安裝面沿窗簾軌道本體的長度方向布置，所述窗簾軌道還包括設于所述光源安裝面上的光源。使得本實用新型的窗簾軌道具有在正面或底面發光的特點，光源可以根據用戶需要或特定場景打開、關閉或調色等，利于豐富用戶的居家環境，通過豐富的光影效果也可以營造舒適溫馨的居家氛圍，提升用戶的生活質量。

技術特征：

1.一種窗簾軌道，包括窗簾軌道本體，其特征在于，窗簾軌道本體于正面或底面形成有光源安裝面，所述光源安裝面沿窗簾軌道本體的長度方向布置，所述窗簾軌道還包括設于所述光源安裝面上的光源。

2.如權利要求1所述的窗簾軌道，其特征在于，所述窗簾軌道本體于所述光源安裝面的對應位置設有第一安裝部，所述窗簾軌道還包括設于所述第一安裝部的透光罩。

3.如權利要求2所述的窗簾軌道，其特征在于，所述窗簾軌道本體包括軌道型材，所述光源安裝面和第一安裝部形成于所述軌道型材上。

4.如權利要求3所述的窗簾軌道，其特征在于，所述軌道型材包括設于正面的第一凹槽，第一凹槽的槽口于正面開設，所述光源安裝面為所述第一凹槽的底面，所述第一安裝部位于所述第一凹槽的槽口處。

5.如權利要求4所述的窗簾軌道，其特征在于，所述第一安裝部包括第一凹槽于槽口兩側向內突出形成的凸緣，所述凸緣用于夾持固定透光罩。

6.如權利要求4或5所述的窗簾軌道，其特征在于，所述窗簾軌道還包括設于窗簾軌道本體兩側的傳動箱，所述第一凹槽為形成于軌道型材上的貫通槽，所述光源為線光源，所述線光源和透光罩的兩端伸入所述傳動箱內。

7.如權利要求6所述的窗簾軌道，其特征在于，所述傳動箱于線光源的兩端形成避讓空間，以使線光源延伸至傳動箱的避讓空間內，且所述傳動箱于正面對應于透光罩的位置設有通光孔，所述透光罩位于通光孔內側。

8.如權利要求7所述的窗簾軌道，其特征在于，所述傳動箱包括供插接型材的插接面，以及相對插接面設置的側端蓋，所述通光孔自所述插接面延伸至側端蓋，透光罩自插接面處向側端蓋延伸。

9.如權利要求8所述的窗簾軌道，其特征在于，所述窗簾軌道本體于背面還形成有第二凹槽，所述第二凹槽底部形成卡槽，所述窗簾軌道本體還包括所述卡槽的擋邊，所述卡槽于底部邊沿向上延伸形成所述擋邊，當窗簾驅動器的卡扣伸入窗簾軌道本體的對應卡槽內并頂止在卡槽上方時，所述擋邊頂止于所述卡扣外側。

10.如權利要求9所述的窗簾軌道，其特征在于，所述第二凹槽和卡槽均形成于所述軌道型材上，所述第二凹槽和卡槽于軌道型材的長度方向延伸。

11.如權利要求10所述的窗簾軌道，其特征在于，所述第二凹槽位于所述第一凹槽的背面。

12.如權利要求11所述的窗簾軌道，其特征在于，所述軌道型材于所述第一凹槽和第二凹槽之間還設有供傳動箱插接的導引腔，所述傳動箱于所述插接面處設有與所述導引腔對應的導引插接塊。

13.如權利要求12所述的窗簾軌道，其特征在于，軌道型材于所述第一凹槽和第二凹槽下方還設有供窗簾皮帶循環傳動的皮帶循環腔。

14.如權利要求13所述的窗簾軌道，其特征在于，所述傳動箱于所述皮帶循環腔的對應位置形成有弧形調轉腔，所述弧形調轉腔與皮帶循環腔連通。

15.如權利要求14所述的窗簾軌道，其特征在于，軌道型材于所述皮帶循環腔下方還設有用于容置窗簾走珠的走珠腔，所述走珠腔的開口開設于所述軌道型材底部。

技術總結
本技術公開了一種窗簾軌道，包括窗簾軌道本體，窗簾軌道本體于底面形成有光源安裝面，所述光源安裝面沿窗簾軌道本體的長度方向布置，所述窗簾軌道還包括設于所述光源安裝面上的光源。本技術的窗簾軌道具有在正面或底面發光的特點，光源可以根據用戶需要或特定場景打開、關閉或調色等，利于豐富用戶的居家環境，通過豐富的光影效果也可以營造舒適溫馨的居家氛圍，提升用戶的生活質量。

技術研發人員：歐歡慶
受保護的技術使用者：樂屋（廣東）高新科技有限公司
技術研發日：20240526
技術公布日：2025/4/28
