本發明涉及電動保溫門，具體為一種大型電動保溫門。

背景技術：

1、近年來，我國生產線裝備技術與市場有了較快發展，各種設備種類迅速增加，保溫門設備應用日趨現代化。由于保溫門設備保溫性能良好能能實現工件及附屬設備的進出，又便于控制，因此被廣泛應用于現代化汽車噴烘一體化的生產線中，且需求的保溫效果和自動化在逐漸增加。

2、現有的保溫門由門框和兩個相對設置在門框上的保溫門體組成，通過電機驅動和減速機驅動門體在門框上轉動，實現門體的開關功能。而當兩個保溫門體閉合后，兩個保溫門體之間存在一定縫隙，導致保溫門的保溫效果降低。

技術實現思路

1、有鑒于此，本發明提出一種大型電動保溫門，解決現有的保溫門由兩個保溫門體組成，在兩個保溫門體閉合后，兩個保溫門體之間存在一定縫隙，導致降低保溫門的保溫效果的問題。

2、為了達到上述技術目的，本發明所采用的具體技術方案為：

3、一種大型電動保溫門，包括門框和兩個分別鉸接在所述門框兩側的保溫門，所述門框上固定有用于推動所述保溫門轉動的驅動結構；

4、所述保溫門相互靠近的一側均固定安裝有門體密封結構；

5、所述門體密封結構包括固定連接在所述保溫門相互靠近一側的限位殼體，所述限位殼體內部滑動連接有延伸部，所述限位殼體和所述延伸部之間設置有彈性部件，兩個所述保溫門上的所述延伸部可相互抵接從而密封兩個保溫門之間的縫隙；

6、所述門框上設置有用于推動所述延伸部滑動的密封驅動結構。

7、優選的，所述密封驅動結構包括固定連接在所述保溫門上下兩端的驅動軸，所述驅動軸設置在兩個所述保溫門相互靠近的一側，所述門框上開設有和用于推動所述驅動軸移動的導向槽，所述導向槽傾斜設置在所述門框上。

8、優選的，所述導向槽相互靠近的一端均開設有弧形限位槽。

9、優選的，所述保溫門由型鋼焊接的框架和填充在所述框架內部的保溫材料組成。

10、優選的，所述門框上設置有密封橡膠墊。

11、優選的，所述驅動結構包括固定連接在所述門框兩側的減速機，所述減速機通過驅動電機進行驅動，所述減速機的轉軸端固定連接有擺動桿的一端，所述擺動桿的另一端轉動連接有推動桿，所述推動桿的另一端連接在所述保溫門上。

12、優選的，所述保溫門上下兩端均滑動連接有壓緊桿，所述壓緊桿設置在所述保溫門相互靠近的一側，所述保溫門上滑動連接有滑動件，所述滑動件和所述推動桿靠近所述保溫門的一端轉動連接，所述滑動件和所述壓緊桿之間均設置有驅動桿，所述壓緊桿頂部開設有倒角，所述門框上開設有和所述壓緊桿相配合的壓緊槽；

13、所述壓緊桿上開設有限位槽，所述延伸部靠近所述保溫門的一端均固定連接有限位桿，所述限位桿和所述限位槽滑動連接。

14、優選的，所述門框上設置有用于密封所述延伸部的密封件。

15、優選的，所述限位槽內部轉動連接有多個和所述限位桿相配合的滾軸。

16、優選的，所述延伸部相互靠近的一側均固定連接有橡膠密封條，所述橡膠密封條上固定連接有多個間隔設置的等腰梯形密封塊。

17、采用上述技術方案，本發明還能夠帶來以下有益效果：

18、1、通過增加保溫門、限位殼體、延伸部、彈性部件、驅動軸和導向槽，導向槽推動驅動軸滑動，驅動軸同步推動兩個延伸部向相互靠近的方向推動，從而使兩個延伸部相互靠近的一端貼合，從而解決現有的保溫門由兩個保溫門體組成，在兩個保溫門體閉合后，兩個保溫門體之間存在一定縫隙，導致降低保溫門的保溫效果。

19、2、通過增加壓緊桿、滑動件、驅動桿、壓緊槽、限位槽和限位桿，來實現通過推動壓緊桿卡入壓緊槽，從而使壓緊桿控制保溫門和門框緊密貼合，從而實現提高保溫門的保溫效果。

技術特征：

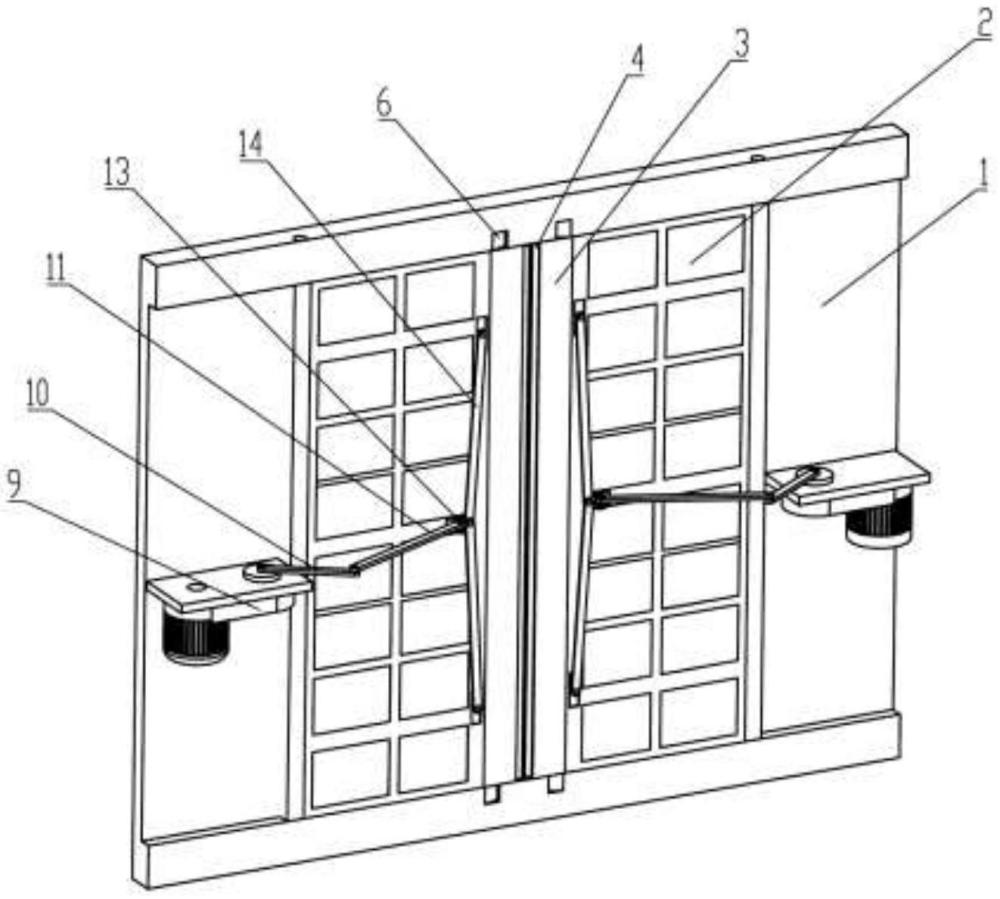

1.一種大型電動保溫門，包括門框(1)和兩個分別鉸接在所述門框(1)兩側的保溫門(2)，其特征在于，所述門框(1)上固定有用于推動所述保溫門(2)轉動的驅動結構；

2.根據權利要求1所述的一種大型電動保溫門，其特征在于，所述密封驅動結構包括固定連接在所述保溫門(2)上下兩端的驅動軸(5)，所述驅動軸(5)設置在兩個所述保溫門(2)相互靠近的一側，所述門框(1)上開設有和用于推動所述驅動軸(5)移動的導向槽(6)，所述導向槽(6)傾斜設置在所述門框(1)上。

3.根據權利要求2所述的一種大型電動保溫門，其特征在于，所述導向槽(6)相互靠近的一端均開設有弧形限位槽(7)。

4.根據權利要求1所述的一種大型電動保溫門，其特征在于，所述保溫門(2)由型鋼焊接的框架和填充在所述框架內部的保溫材料組成。

5.根據權利要求1所述的一種大型電動保溫門，其特征在于，所述門框(1)上設置有密封橡膠墊(8)。

6.根據權利要求1所述的一種大型電動保溫門，其特征在于，所述驅動結構包括固定連接在所述門框(1)兩側的減速機(9)，所述減速機(9)通過驅動電機進行驅動，所述減速機(9)的轉軸端固定連接有擺動桿(10)的一端，所述擺動桿(10)的另一端轉動連接有推動桿(11)，所述推動桿(11)的另一端連接在所述保溫門(2)上。

7.根據權利要求6所述的一種大型電動保溫門，其特征在于，所述保溫門(2)上下兩端均滑動連接有壓緊桿(12)，所述壓緊桿(12)設置在所述保溫門(2)相互靠近的一側，所述保溫門(2)上滑動連接有滑動件(13)，所述滑動件(13)和所述推動桿(11)靠近所述保溫門(2)的一端轉動連接，所述滑動件(13)和所述壓緊桿(12)之間均設置有驅動桿(14)，所述壓緊桿(12)頂部開設有倒角，所述門框(1)上開設有和所述壓緊桿(12)相配合的壓緊槽(15)；

8.根據權利要求7所述的一種大型電動保溫門，其特征在于，所述門框(1)上設置有用于密封所述延伸部(4)的密封件(18)。

9.根據權利要求7所述的一種大型電動保溫門，其特征在于，所述限位槽(16)內部轉動連接有多個和所述限位桿(17)相配合的滾軸(19)。

10.根據權利要求1所述的一種大型電動保溫門，其特征在于，所述延伸部(4)相互靠近的一側均固定連接有橡膠密封條(20)，所述橡膠密封條(20)上固定連接有多個間隔設置的等腰梯形密封塊(21)。

技術總結
本發明涉及電動保溫門技術領域，具體為一種大型電動保溫門；包括門框和兩個分別鉸接在門框兩側的保溫門，門框上固定有用于推動保溫門轉動的驅動結構；保溫門相互靠近的一側均固定安裝有門體密封結構；門體密封結構包括固定連接在保溫門相互靠近一側的限位殼體，限位殼體內部滑動連接有延伸部，限位殼體和延伸部之間設置有彈性部件，兩個保溫門上的延伸部可相互抵接從而密封兩個保溫門之間的縫隙；門框上設置有用于推動延伸部滑動的密封驅動結構；現有的保溫門由兩個保溫門體組成，在兩個保溫門體閉合后，兩個保溫門體之間存在一定縫隙，導致降低保溫門的保溫效果的問題；本申請有效的提高保溫門的密封效果，從而提高保溫門的保溫效果。

技術研發人員：逄政,閆明強,朱明,孫百濤
受保護的技術使用者：河南平原智能裝備股份有限公司
技術研發日：
技術公布日：2025/4/28
