本技術涉及座椅，特別涉及一種伸縮看臺機械翻轉座椅。

背景技術：

1、隨著市場的競爭和社會的發展，行業也在發展的狀態下，座椅已經發展到藝術的境界。各類藝術款的座椅已經產生，如雞蛋型的座椅，紅嘴唇型的座椅，各類按摩座椅等，臺座椅通常用于觀看比賽、演出或其他活動時提供坐位。它們通常是固定在一個臺子或大型結構上，并提供一個舒適的位置供觀眾觀看活動，在現有的座椅使用過程中至少有以下弊端：現有的座椅大多固定在臺子上，當長時間不使用時，灰塵和雜物等容易漂浮并堆積在座椅上，導致座椅使用前，需要清理人員注意進行灰塵清理，故此，我們推出一種伸縮看臺機械翻轉座椅。

技術實現思路

1、本實用新型的主要目的在于提供一種伸縮看臺機械翻轉座椅，可以有效解決背景技術中的問題。

2、為實現上述目的，本實用新型采取的技術方案為：

3、一種伸縮看臺機械翻轉座椅，包括連接座，所述連接座下端四角均開有上下穿通的安裝孔，所述連接座上端右部固定連接有一號頂桿，所述一號頂桿上部設置有座椅本體，所述座椅本體為“l(fā)”形結構，所述連接座上端左部固定連接有兩個二號頂桿。

4、優選的，座椅本體下端右部固定連接有兩個連接件，兩個所述連接件共同活動連接有一號連接塊，所述一號連接塊下端與一號頂桿固定連接，所述一號連接塊上端為弧面結構，兩個所述連接件下端均為弧面結構，所述座椅本體下端左部固定連接有兩個金屬塊，所述座椅本體下端左部固定連接有滑塊，所述滑塊位于兩個金屬塊之間，所述滑塊內開有滑槽，所述滑槽內滑動連接有滑桿，所述滑桿外表面穿插固定連接有二號連接塊，所述二號連接塊下端固定連接有電動推桿，所述電動推桿伸縮端與二號連接塊固定連接，所述二號連接塊上端為弧面結構。

5、優選的，所述電動推桿下端與連接座固定連接。

6、優選的，兩個所述二號頂桿上端均固定連接有磁塊，兩個所述磁塊上端均固定連接有軟墊。

7、優選的，兩個所述磁塊位置分別與兩個金屬塊位置相對應。

8、與現有技術相比，本實用新型具有如下有益效果：

9、1、通過設置電動推桿，啟動電動推桿工作，使電動推桿伸縮端推動二號連接塊移動，二號連接塊上的滑桿在滑塊內滑動，從而使滑桿將座椅本體頂起，進而對座椅本體進行角度調節，調節完成后，座椅本體為翻轉傾斜狀態，可以避免灰塵等雜物堆積在座椅本體上；

10、2、通過設置二號頂桿，由于兩個二號頂桿上均設置有磁塊，且兩個磁塊上均設置有軟墊，可以在座椅本體放下時，兩個磁塊與兩個金屬塊吸附在一起，避免座椅本體晃動，兩個二號頂桿對座椅本體進行支撐，提高了座椅本體的穩定性。

技術特征：

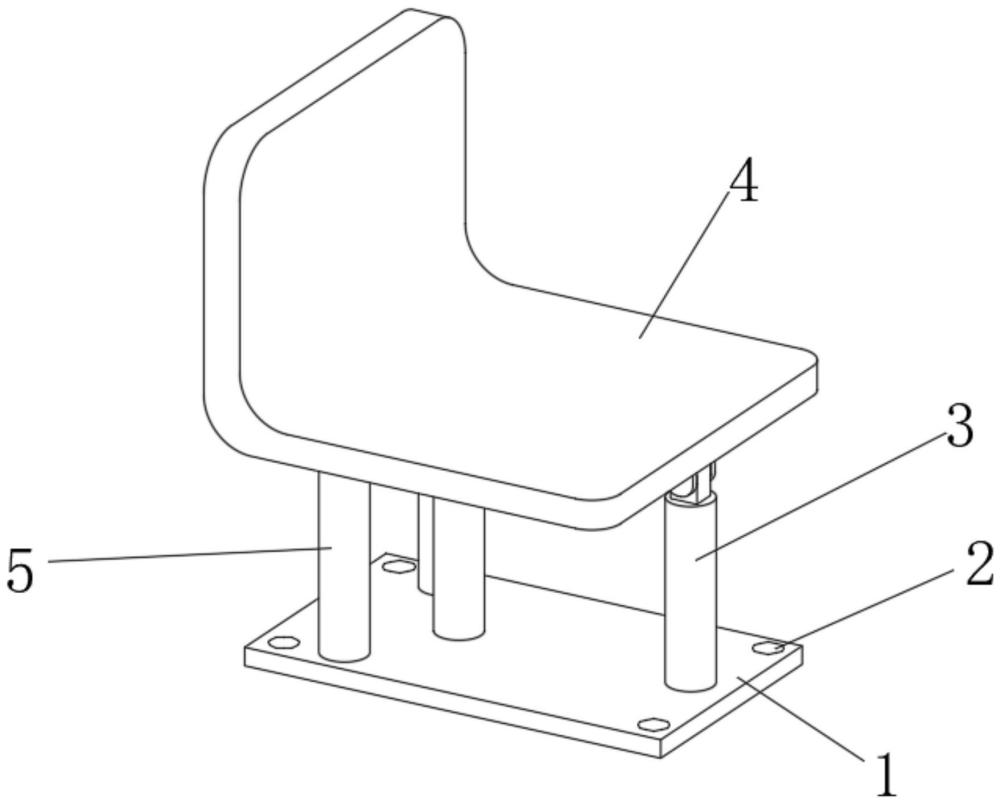

1.一種伸縮看臺機械翻轉座椅，包括連接座(1)，其特征在于：所述連接座(1)下端四角均開有上下穿通的安裝孔(2)，所述連接座(1)上端右部固定連接有一號頂桿(3)，所述一號頂桿(3)上部設置有座椅本體(4)，所述座椅本體(4)為“l(fā)”形結構，所述連接座(1)上端左部固定連接有兩個二號頂桿(5)；

2.根據權利要求1所述的一種伸縮看臺機械翻轉座椅，其特征在于：所述電動推桿(44)下端與連接座(1)固定連接。

3.根據權利要求1所述的一種伸縮看臺機械翻轉座椅，其特征在于：兩個所述二號頂桿(5)上端均固定連接有磁塊(51)，兩個所述磁塊(51)上端均固定連接有軟墊(52)。

4.根據權利要求3所述的一種伸縮看臺機械翻轉座椅，其特征在于：兩個所述磁塊(51)位置分別與兩個金屬塊(48)位置相對應。

技術總結
本技術涉及座椅技術領域，尤其為一種伸縮看臺機械翻轉座椅，包括連接座，所述連接座下端四角均開有上下穿通的安裝孔，所述連接座上端右部固定連接有一號頂桿，所述一號頂桿上部設置有座椅本體，所述座椅本體為“L”形結構，所述連接座上端左部固定連接有兩個二號頂桿。本技術所述的一種伸縮看臺機械翻轉座椅，通過設置電動推桿，啟動電動推桿工作，使電動推桿伸縮端推動二號連接塊移動，二號連接塊上的滑桿在滑塊內滑動，從而使滑桿將座椅本體頂起，進而對座椅本體進行角度調節，調節完成后，座椅本體為翻轉傾斜狀態，可以避免灰塵等雜物堆積在座椅本體上。

技術研發人員：邱光華,邱光林,吳松林
受保護的技術使用者：杭州瑞森椅業有限責任公司
技術研發日：20240418
技術公布日：2025/4/28
