本公開涉及顯示裝置。

背景技術：

1、隨著信息社會的發展，對用于顯示圖像的顯示裝置的需求已以各種形式增加。例如，顯示裝置正在應用于各種電子裝置，諸如智能電話、數碼相機、筆記本計算機、導航裝置和智能電視(tv)。顯示裝置能夠為平板顯示裝置，諸如液晶顯示(lcd)裝置、場發射顯示(fed)裝置和有機發光顯示裝置。在這些平板顯示裝置之中，發光顯示裝置能夠通過包括允許顯示面板的像素自發光的發光元件而在沒有向顯示面板提供光的背光單元的情況下顯示圖像。

2、顯示裝置可包括發射光的像素、用于驅動像素的掃描線、數據線和電力線、將掃描信號輸出到掃描線的掃描驅動單元以及將數據電壓輸出到數據線的顯示驅動單元。

技術實現思路

1、本公開的實施例的方面和特征提供了包括布置在相鄰的顯示區域之間的橋接圖案的顯示裝置。

2、本公開的實施例的方面和特征也提供了包括具有不同結構的像素并且能夠獲得針對由橋接圖案連接的包括在像素中的發光元件的像素電極的平坦度的顯示裝置。

3、然而，本公開的實施例的方面和特征不局限于本文中所記載的方面和特征。通過參照以下給出的本公開的詳細描述，本公開的實施例的以上和其它的方面和特征將對本公開所屬的領域的普通技術人員變得更顯而易見。

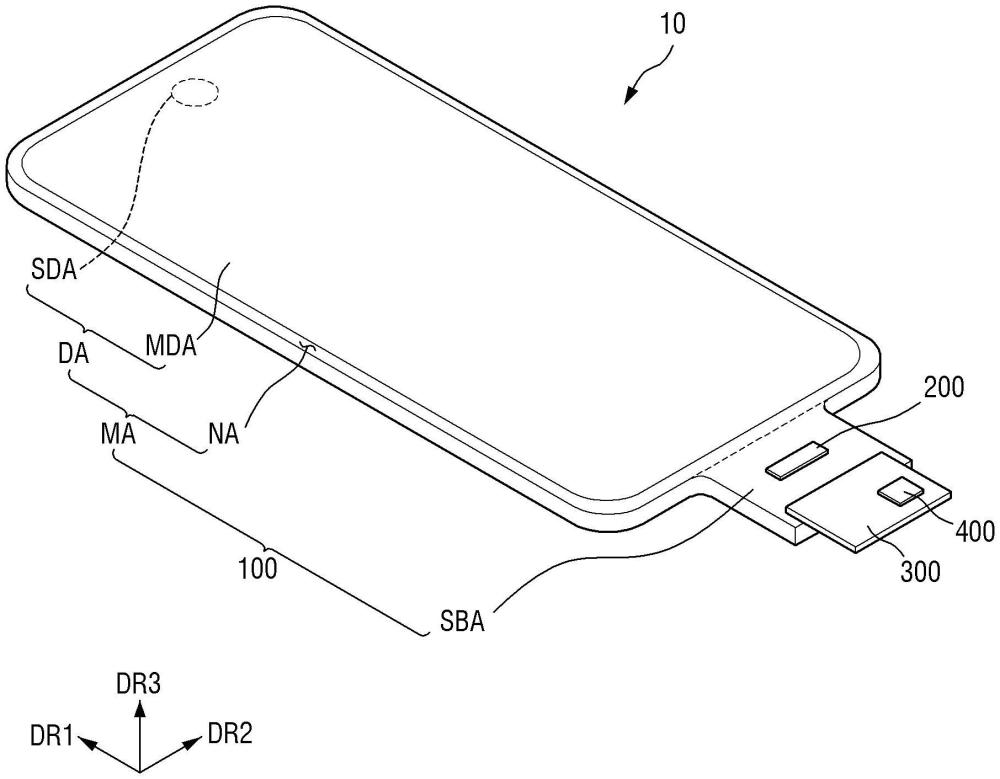

4、根據本公開的一個或多個實施例，顯示裝置包括彼此相鄰的第一子顯示區域和第二子顯示區域以及在第一子顯示區域和第二子顯示區域周圍的主顯示區域、在主顯示區域中并且彼此間隔開的多個像素電極、在第一子顯示區域中并且彼此間隔開的多個第一子像素電極、在第一子顯示區域中并且通過多個第一橋接電極連接到多個第一子像素電極的多個第一復制像素電極、在第二子顯示區域中的多個平坦化圖案、在第二子顯示區域中并且與多個平坦化圖案重疊的多個第二子像素電極和多個第二復制像素電極以及與多個第二子像素電極或多個第二復制像素電極重疊的多個第二橋接電極。

5、在第一子顯示區域中第一子像素電極、第一復制像素電極和第一橋接電極可一起成一體。

6、第二橋接電極可與不同的平坦化圖案重疊。

7、多個第二橋接電極中的每個可與多個平坦化圖案中的一個直接接觸。

8、在平面視圖中，平坦化圖案可具有比第二子像素電極和第二復制像素電極兩者大的面積。

9、平坦化圖案可包括第一平坦化圖案和直接位于第一平坦化圖案上的第二平坦化圖案；并且第二平坦化圖案可覆蓋第一平坦化圖案的外表面。

10、顯示裝置還可包括多個第一橋接圖案、多個第二橋接圖案和多個接觸圖案，多個第一橋接圖案在第二子顯示區域中在一個方向上延伸，多個第二橋接圖案在第一子顯示區域中在一個方向上延伸，并且多個接觸圖案在第一子顯示區域與第二子顯示區域之間的邊界附近與多個第一橋接圖案和多個第二橋接圖案重疊。

11、顯示裝置還可包括在第一子顯示區域中的多個第一子像素電路和多個第二子像素電路，其中，多個第一子像素電極可與多個第一子像素電路重疊，并且多個第一復制像素電極中的至少一些可與多個第二子像素電路重疊。

12、多個第二橋接圖案中的每個可電連接到多個第二子像素電路中的一個。

13、多個第一橋接圖案中的每個可連接到多個平坦化圖案中的一個。

14、多個第二橋接圖案中的一些中的每個可與第一子像素電極重疊，但是不連接到第一子像素電極。

15、顯示裝置還可包括在主顯示區域和第一子顯示區域中并且包括有機絕緣材料的第一絕緣層以及在第一絕緣層上在主顯示區域以及第一子顯示區域和第二子顯示區域中的層間絕緣層，其中，第一絕緣層不與多個平坦化圖案、多個第二子像素電極和多個第二復制像素電極重疊。

16、在第二子顯示區域中，層間絕緣層可與多個平坦化圖案、多個第二子像素電極和多個第二復制像素電極重疊。

17、層間絕緣層可與多個接觸圖案重疊。

18、顯示裝置還可包括在主顯示區域以及第一子顯示區域中并且具有與多個像素電極、多個第一子像素電極和多個第一復制像素電極重疊的多個開口的第一像素限定膜以及在第二子顯示區域中并且覆蓋多個第二子像素電極的邊緣和多個第二復制像素電極的邊緣的第二像素限定膜。

19、根據本公開的一個或多個實施例，顯示裝置包括具有彼此相鄰的第一子顯示區域和第二子顯示區域以及在第一子顯示區域和第二子顯示區域周圍的主顯示區域的襯底、包括在襯底上在主顯示區域和第一子顯示區域中的多個有源層以及在第二子顯示區域中的多個第一橋接圖案的半導體層、在半導體層上的第一絕緣層、包括在第一絕緣層上在第一子顯示區域中的多個第一連接電極以及在第二子顯示區域中的多個第一平坦化圖案的第一導電層、在第一導電層上并且不在第二子顯示區域中的第二絕緣層、包括在第一子顯示區域中在第二絕緣層上的多個第二連接電極以及在第二子顯示區域中在多個第一平坦化圖案上的多個第二平坦化圖案的第二導電層、在第二導電層上的層間絕緣層、在第一子顯示區域中在層間絕緣層上的多個第二橋接圖案、在第二子顯示區域中在多個第二平坦化圖案上的多個橋接電極、在主顯示區域和第一子顯示區域中在層間絕緣層和多個第二橋接圖案上的第三絕緣層、在主顯示區域中在第三絕緣層上的多個像素電極、在第一子顯示區域中在第三絕緣層上的多個第一子像素電極和多個第一復制像素電極以及在第二子顯示區域中在多個橋接電極上的多個第二子像素電極和多個第二復制像素電極。

20、橋接電極可包括在不同的第二平坦化圖案上的第一部分以及將第一部分連接的第二部分，并且第二子像素電極和第二復制像素電極可分別在橋接電極的不同的第一部分上。

21、第二平坦化圖案的寬度可大于第二子像素電極的寬度和第二復制像素電極的寬度。

22、第一連接電極和第二連接電極可電連接到第一子像素電極，并且第一復制像素電極可與第一子像素電極成一體。

23、半導體層可包括包含第一有源層的第一半導體層以及包含第二有源層并位于第一半導體層與第一絕緣層之間并且包括多個第一橋接圖案的第二半導體層。

24、根據本公開的前述和其它的實施例，顯示裝置能夠確保光學器件所位于的子顯示區域的透射率，并且即使不提供有有機絕緣層，也能夠確保針對像素電極的平坦度。

25、應注意，本公開的實施例的效果、方面和特征不限于上述的效果、方面和特征，并且通過下面的描述，本公開的實施例的其它效果、方面和特征將顯而易見。

技術特征：

1.一種顯示裝置，包括：

2.如權利要求1所述的顯示裝置，其中，在所述第一子顯示區域中所述第一子像素電極、所述第一復制像素電極和所述第一橋接電極一起成一體。

3.如權利要求1所述的顯示裝置，其中，所述第二橋接電極與不同的平坦化圖案重疊。

4.如權利要求3所述的顯示裝置，其中，所述多個第二橋接電極中的每個與所述多個平坦化圖案中的一個直接接觸。

5.如權利要求1所述的顯示裝置，其中，在平面視圖中，所述平坦化圖案具有比所述第二子像素電極和所述第二復制像素電極兩者大的面積。

6.如權利要求1所述的顯示裝置，其中，

7.如權利要求1所述的顯示裝置，還包括：

8.如權利要求7所述的顯示裝置，還包括：

9.如權利要求8所述的顯示裝置，其中，所述多個第二橋接圖案中的每個電連接到所述多個第二子像素電路中的一個。

10.如權利要求7所述的顯示裝置，其中，所述多個第一橋接圖案中的每個連接到所述多個平坦化圖案中的一個。

11.如權利要求7所述的顯示裝置，其中，所述多個第二橋接圖案中的一些中的每個與所述第一子像素電極重疊，但是不連接到所述第一子像素電極。

12.如權利要求7所述的顯示裝置，還包括：

13.如權利要求12所述的顯示裝置，其中，在所述第二子顯示區域中，所述層間絕緣層與所述多個平坦化圖案、所述多個第二子像素電極和所述多個第二復制像素電極重疊。

14.如權利要求12所述的顯示裝置，其中，所述層間絕緣層與所述多個接觸圖案重疊。

15.如權利要求1所述的顯示裝置，還包括：

16.一種顯示裝置，包括：

17.如權利要求16所述的顯示裝置，其中，

18.如權利要求16所述的顯示裝置，其中，所述第二平坦化圖案的寬度大于所述第二子像素電極的寬度和所述第二復制像素電極的寬度。

19.如權利要求16所述的顯示裝置，其中，

20.如權利要求16所述的顯示裝置，其中，所述半導體層包括第一半導體層和第二半導體層，所述第一半導體層包括第一有源層，所述第二半導體層包括第二有源層并且位于所述第一半導體層與所述第一絕緣層之間，并且包括所述多個第一橋接圖案。

技術總結
提供了顯示裝置。顯示裝置包括彼此相鄰的第一子顯示區域和第二子顯示區域以及在第一子顯示區域和第二子顯示區域周圍的主顯示區域、在主顯示區域中并且彼此間隔開的多個像素電極、在第一子顯示區域中并且彼此間隔開的多個第一子像素電極、在第一子顯示區域中并且通過多個第一橋接電極連接到多個第一子像素電極的多個第一復制像素電極、在第二子顯示區域中的多個平坦化圖案、在第二子顯示區域中并且與多個平坦化圖案重疊的多個第二子像素電極和多個第二復制像素電極以及與多個第二子像素電極或多個第二復制像素電極重疊的多個第二橋接電極。

技術研發人員：沈棟煥,樸光雨,李彥周,李震龍,張哲,趙鏞善
受保護的技術使用者：三星顯示有限公司
技術研發日：
技術公布日：2025/4/28
