本技術涉及電熱鍋，尤其涉及一種電熱鍋防水散熱裝置。

背景技術：

1、電熱鍋是一種采用復底焊接工藝，電熱鍋使用的復地釬焊工藝，熱效率高，使用壽命長，功能齊全，能夠進行煎，炸，蒸，煮，涮、燉、煨、燜等多種加工的現代化炊具，它不但能夠把食物做熟，而且能夠保溫，使用起來清潔衛生，沒有輻射，省時省力，是家務勞動現代化不可缺少的用具之一。

2、中國專利公開了一種電熱鍋的測溫裝置及電熱鍋(授權公告號cn209915681u)，該專利技術當感溫件被壓進在通孔內時，感溫件上的第一臺肩有效增大了感溫件與通孔內壁的間距，減少發熱盤對感溫件的熱量傳導，提高感溫件的感溫精度，同時避免異物進入發熱盤底部。

3、針對上述及現有的相關技術，發明人認為往往存在以下缺陷：現有的電熱鍋在使用時，由于水燒開時水會噗濺出電熱鍋，造成水積存在桌面，易造成電熱鍋底部的電熱板受潮產生損壞，同時平整的桌面也不利于電熱鍋運行時產生的熱量散出，易造成電熱鍋內部的電子元件過熱運行，降低了電熱鍋使用壽命。

技術實現思路

1、本實用新型要解決的技術問題是：現有技術中存在不利于電熱鍋防水散熱的缺點，為此我們提出一種電熱鍋防水散熱裝置。

2、為了實現上述目的，本申請采用了如下技術方案：一種電熱鍋防水散熱裝置，包括殼體，所述殼體的表面開設有若干個散熱孔，所述殼體底部的四周均固定連接有橡膠塊，所述殼體的內壁固定連接有若干個支架，所述支架的底部固定連接有安裝殼，所述安裝殼內壁的底部固定連接有十字架，所述十字架的頂部固定連接有驅動電機，所述驅動電機的頂部安裝有扇葉。

3、優選的，所述殼體頂部的兩側均固定連接有延伸板，所述延伸板的頂部螺紋連接有螺紋桿，所述螺紋桿遠離延伸板的一端轉動連接有第一延伸塊，所述第一延伸塊遠離螺紋桿的一端固定連接有夾板。

4、優選的，所述延伸板遠離殼體的一端固定連接有握把。

5、優選的，所述殼體的前端固定連接有泄水管，所述泄水管的表面開設有螺紋槽，所述螺紋槽的表面螺紋連接有圓蓋。

6、優選的，所述殼體的頂部固定連接有第二延伸塊，所述第二延伸塊的內部轉動連接有轉釘，所述轉釘的前端固定連接有限位環，所述殼體的頂部固定連接有第三延伸塊，所述第三延伸塊的前端開設有圓孔，所述圓孔內壁的后端固定連接有彈簧，所述彈簧的前端固定連接有限位桿。

7、優選的，所述限位桿的內部開設有滑槽，所述圓孔內壁的后端固定連接有t形桿，所述t形桿的表面與滑槽滑動連接。

8、本實用新型的技術效果和優點：

9、本實用新型中，通過工作人員將電熱鍋放置在支架的頂部，使得電熱鍋運行噗出的水漬能夠流入殼體的內部進行收集，防止噗出的水漬，淹沒到電熱鍋底部，對電熱鍋電路板造成損傷，形成安全隱患，同時通過在支架底部設置的驅動電機驅動扇葉旋轉產生的風力對電熱鍋底部進行風力散熱，防止電熱鍋過載運行發生自燃。

技術特征：

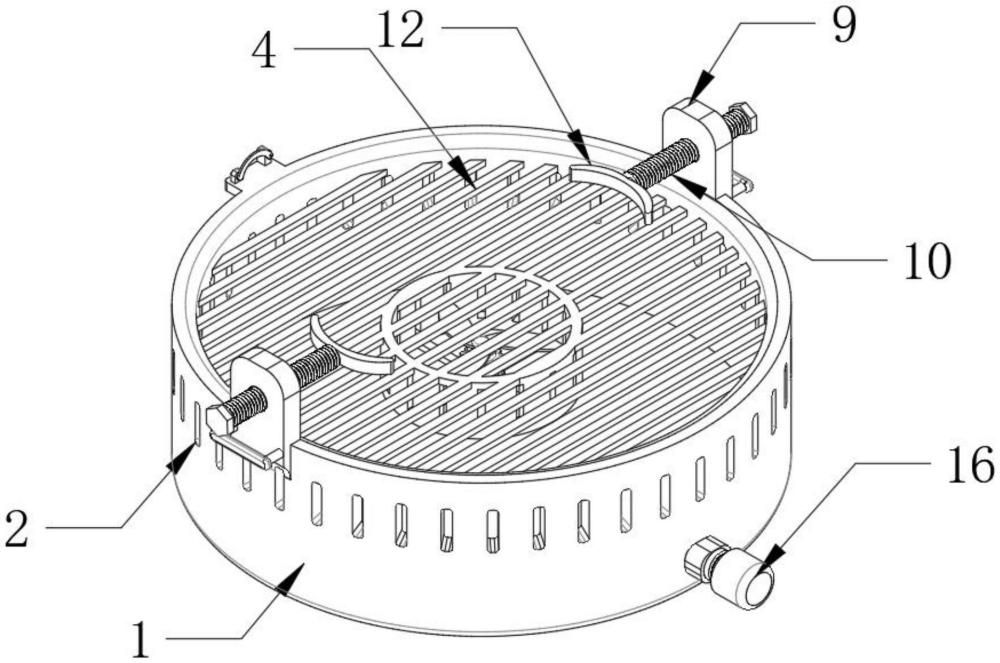

1.一種電熱鍋防水散熱裝置，包括殼體(1)，其特征在于：所述殼體(1)的表面開設有若干個散熱孔(2)，所述殼體(1)底部的四周均固定連接有橡膠塊(3)，所述殼體(1)的內壁固定連接有若干個支架(4)，所述支架(4)的底部固定連接有安裝殼(5)，所述安裝殼(5)內壁的底部固定連接有十字架(6)，所述十字架(6)的頂部固定連接有驅動電機(7)，所述驅動電機(7)的頂部安裝有扇葉(8)。

2.根據權利要求1所述的一種電熱鍋防水散熱裝置，其特征在于：所述殼體(1)頂部的兩側均固定連接有延伸板(9)，所述延伸板(9)的頂部螺紋連接有螺紋桿(10)，所述螺紋桿(10)遠離延伸板(9)的一端轉動連接有第一延伸塊(11)，所述第一延伸塊(11)遠離螺紋桿(10)的一端固定連接有夾板(12)。

3.根據權利要求2所述的一種電熱鍋防水散熱裝置，其特征在于：所述延伸板(9)遠離殼體(1)的一端固定連接有握把(13)。

4.根據權利要求1所述的一種電熱鍋防水散熱裝置，其特征在于：所述殼體(1)的前端固定連接有泄水管(14)，所述泄水管(14)的表面開設有螺紋槽(15)，所述螺紋槽(15)的表面螺紋連接有圓蓋(16)。

5.根據權利要求1所述的一種電熱鍋防水散熱裝置，其特征在于：所述殼體(1)的頂部固定連接有第二延伸塊(17)，所述第二延伸塊(17)的內部轉動連接有轉釘(18)，所述轉釘(18)的前端固定連接有限位環(19)，所述殼體(1)的頂部固定連接有第三延伸塊(20)，所述第三延伸塊(20)的前端開設有圓孔(21)，所述圓孔(21)內壁的后端固定連接有彈簧(22)，所述彈簧(22)的前端固定連接有限位桿(23)。

6.根據權利要求5所述的一種電熱鍋防水散熱裝置，其特征在于：所述限位桿(23)的內部開設有滑槽(24)，所述圓孔(21)內壁的后端固定連接有t形桿(25)，所述t形桿(25)的表面與滑槽(24)滑動連接。

技術總結
本技術涉及電熱鍋技術領域，且公開了一種電熱鍋防水散熱裝置，包括殼體，所述殼體的表面開設有若干個散熱孔，所述殼體底部的四周均固定連接有橡膠塊，所述殼體的內壁固定連接有若干個支架，所述支架的底部固定連接有安裝殼，所述安裝殼內壁的底部固定連接有十字架，所述十字架的頂部固定連接有驅動電機。該電熱鍋防水散熱裝置，通過工作人員將電熱鍋放置在支架的頂部，使得電熱鍋運行噗出的水漬能夠流入殼體的內部進行收集，防止噗出的水漬，淹沒到電熱鍋底部，對電熱鍋電路板造成損傷，形成安全隱患，同時通過在支架底部設置的驅動電機驅動扇葉旋轉產生的風力對電熱鍋底部進行風力散熱，防止電熱鍋過載運行發生自燃。

技術研發人員：夏守群,馮榮升,潘衛生
受保護的技術使用者：合肥亞摩斯電氣有限公司
技術研發日：20240402
技術公布日：2025/4/28
