本技術涉及攀登架，具體為一種具有安全防護功能的風力發電設備檢修用攀登架。

背景技術：

1、風力發電是指把風的動能轉為電能。風能是一種清潔無公害的可再生能源，很早就被人們利用，主要是通過風車來抽水、磨面等，人們感興趣的是如何利用風來發電，風力發電設備是利用風能產生電能的設備，特點是清潔能源，綠色無限自然資源，風是沒有公害的能源之一。而且它取之不盡，用之不竭。對于缺水、缺燃料和交通不便的沿海島嶼、草原牧區、山區和高原地帶，因地制宜地利用風力發電，非常適合，大有可為。海上風電是可再生能源發展的重要領域，是推動風電技術進步和產業升級的重要力量，是促進能源結構調整的重要措施。

2、如授權公告號為cn218293469u所公開的公開了一種具有安全防護功能的風力發電設備檢修用攀登架，包括攀爬梯，所述攀爬梯的正面和背面均開設有軌道槽，軌道槽的內壁分別滑動連接有第一軌道塊和第二軌道塊，第一軌道塊的正面開設有凹槽，凹槽的內壁轉動連接有擋板，第一軌道塊的上表面固定連接有銜接板。該具有安全防護功能的風力發電設備檢修用攀登架，利用外部安全繩與連接環固定連接，當施工人員在攀爬時，可利用安全繩牽拉第一軌道塊向上滑動，將第一軌道塊設置在攀爬梯兩側，提高了攀爬梯的攀爬空間，當收施工人員攀爬失誤掉落時，牽拉繩可帶動擋板向下移動，從而使擋板轉動與攀爬梯的踏板接觸，進而可限制第一軌道塊繼續下移，保護了工作人員的安全。但是它在使用過程中不便于防護且不便于緩沖。為此我們提出了一種具有安全防護功能的風力發電設備檢修用攀登架。

技術實現思路

1、本實用新型的目的在于提供一種具有安全防護功能的風力發電設備檢修用攀登架，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種具有安全防護功能的風力發電設備檢修用攀登架，包括防護機構、限位緩沖機構、輔助機構，所述防護機構位于輔助機構一側，所述限位緩沖機構位于輔助機構一側，所述防護機構包括滑槽、連接塊、滾輪一、滾輪二、防護環、掛鉤，所述滑槽內部安裝有連接塊，所述連接塊一側安裝有滾輪一，所述連接塊另一側安裝有滾輪二，所述連接塊一側安裝有防護環，所述防護環為輕型合金材質，所述防護環內部一側安裝有掛鉤。

4、優選的，所述限位緩沖機構包括凹槽、滑桿、限位槽、活動環、限位塊、滑塊、升降塊、緩沖槽、緩沖桿、彈簧、緩沖塊、掛槽、連接桿，所述凹槽內部安裝有滑桿，所述滑桿開設有限位槽，所述限位槽內部安裝有活動環，所述活動環一側安裝有限位塊。

5、優選的，所述滑桿外部安裝有滑塊，所述滑塊一側安裝有升降塊，所述升降塊開設有緩沖槽，所述緩沖槽內部安裝有緩沖桿，所述緩沖桿底端外部安裝有彈簧。

6、優選的，所述彈簧頂端安裝緩沖塊，所述緩沖塊開設有掛槽，所述掛槽內部安裝有連接桿。

7、優選的，所述輔助機構包括立桿一、攀登桿、防滑墊、立桿二，所述立桿一一側安裝有若干攀登桿，所述攀登桿頂端安裝有防滑墊。

8、優選的，所述攀登桿一側安裝有立桿二。

9、與現有技術相比，本實用新型的有益效果是：

10、1.該一種具有安全防護功能的風力發電設備檢修用攀登架，首先將攀登梯安裝在風力發電機內部，檢修人員攀登之前穿著防滑鞋，身綁安全帶，將安全帶掛鉤掛在緩沖塊上的連接桿上，將另一掛鉤掛在防護環內圈的掛鉤上，沿著攀登桿向上攀登，攀登桿上安裝有防滑墊，可有效增大摩擦力，防止腳上打滑，防護環兩端與立柱一滑槽和立柱二滑槽內連接塊連接，連接塊隨著檢修人員上升，跟著上升，兩側安裝有滾輪一和滾輪二方便防護環隨著檢修人員移動。

11、2.該一種具有安全防護功能的風力發電設備檢修用攀登架，檢修員的安全繩掛鉤與升降塊相連，隨著檢修員向上移動，升降塊跟著上升，在滑桿上向上移動，其背后的滑塊在滑桿上向上移動時將限位塊向上頂起，滑塊經過后，限位塊自動回落，若檢修員不慎摔落，升降塊下滑會卡在限位塊上，為防止拉壞檢修員身體，安全繩拉動連接桿，帶動緩沖塊向下壓縮緩沖柱上彈簧，進行卸力緩沖，提高了風力發電機安全防護的效率。

技術特征：

1.一種具有安全防護功能的風力發電設備檢修用攀登架，包括防護機構、限位緩沖機構、輔助機構，其特征在于：所述防護機構位于輔助機構一側，所述限位緩沖機構位于輔助機構一側，所述防護機構包括滑槽(100)、連接塊(101)、滾輪一(102)、滾輪二(103)、防護環(104)、掛鉤(105)，所述滑槽(100)內部安裝有連接塊(101)，所述連接塊(101)一側安裝有滾輪一(102)，所述連接塊(101)另一側安裝有滾輪二(103)，所述連接塊(101)一側安裝有防護環(104)，所述防護環(104)為輕型合金材質，所述防護環(104)內部一側安裝有掛鉤(105)。

2.根據權利要求1所述的一種具有安全防護功能的風力發電設備檢修用攀登架，其特征在于：所述限位緩沖機構包括凹槽(200)、滑桿(201)、限位槽(202)、活動環(203)、限位塊(204)、滑塊(205)、升降塊(206)、緩沖槽(207)、緩沖桿(208)、彈簧(209)、緩沖塊(210)、掛槽(211)、連接桿(212)，所述凹槽(200)內部安裝有滑桿(201)，所述滑桿(201)開設有限位槽(202)，所述限位槽(202)內部安裝有活動環(203)，所述活動環(203)一側安裝有限位塊(204)。

3.根據權利要求2所述的一種具有安全防護功能的風力發電設備檢修用攀登架，其特征在于：所述滑桿(201)外部安裝有滑塊(205)，所述滑塊(205)一側安裝有升降塊(206)，所述升降塊(206)開設有緩沖槽(207)，所述緩沖槽(207)內部安裝有緩沖桿(208)，所述緩沖桿(208)底端外部安裝有彈簧(209)。

4.根據權利要求3所述的一種具有安全防護功能的風力發電設備檢修用攀登架，其特征在于：所述彈簧(209)頂端安裝緩沖塊(210)，所述緩沖塊(210)開設有掛槽(211)，所述掛槽(211)內部安裝有連接桿(212)。

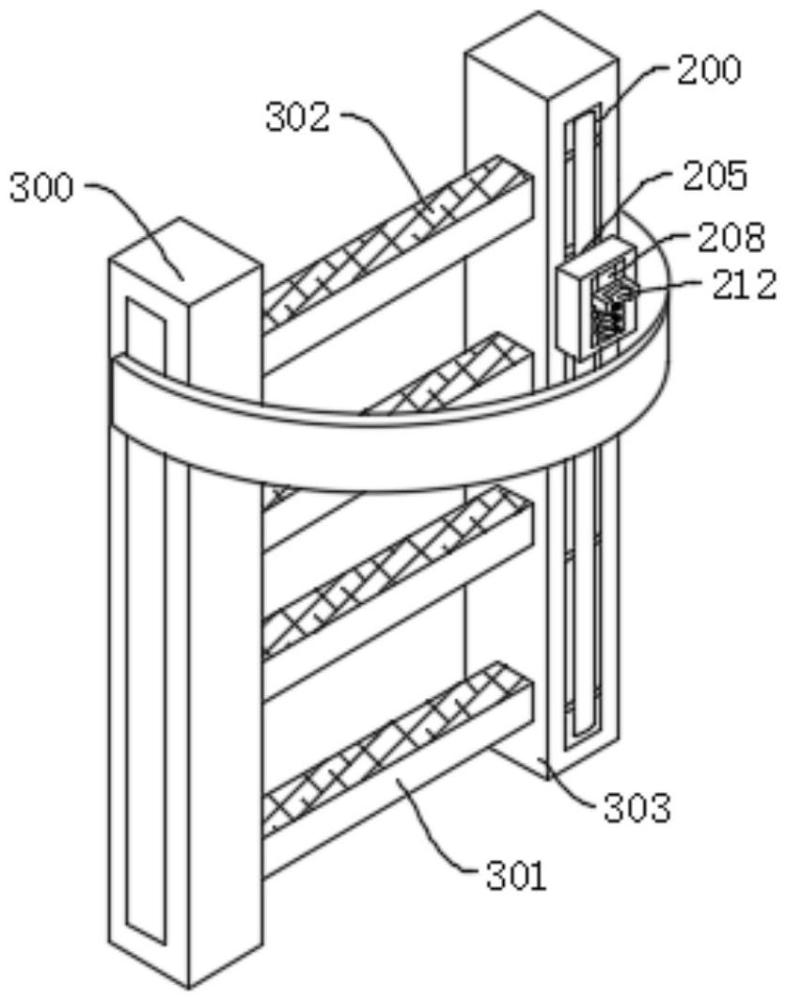

5.根據權利要求1所述的一種具有安全防護功能的風力發電設備檢修用攀登架，其特征在于：所述輔助機構包括立桿一(300)、攀登桿(301)、防滑墊(302)、立桿二(303)，所述立桿一(300)一側安裝有若干攀登桿(301)，所述攀登桿(301)頂端安裝有防滑墊(302)。

6.根據權利要求5所述的一種具有安全防護功能的風力發電設備檢修用攀登架，其特征在于：所述攀登桿(301)一側安裝有立桿二(303)。

技術總結
本技術涉及攀登架技術領域，具體為一種具有安全防護功能的風力發電設備檢修用攀登架，包括防護機構、限位緩沖機構、輔助機構，所述防護機構位于輔助機構一側，所述限位緩沖機構位于輔助機構一側，所述防護機構包括滑槽、連接塊、滾輪一、滾輪二、防護環、掛鉤，本技術通過檢修員的安全繩掛鉤與升降塊相連，隨著檢修員向上移動，升降塊跟著上升，在滑桿上向上移動，其背后的滑塊在滑桿上向上移動時將限位塊向上頂起，滑塊經過后，限位塊自動回落，若檢修員不慎摔落，升降塊下滑會卡在限位塊上，為防止拉壞檢修員身體，安全繩拉動連接桿，帶動緩沖塊向下壓縮緩沖柱上彈簧，進行卸力緩沖，提高了風力發電機安全防護的效率。

技術研發人員：梁明星,楊瀚哲,韓鵬
受保護的技術使用者：張家口博德神龍風能開發有限公司
技術研發日：20240527
技術公布日：2025/4/28
