本技術涉及恒溫水壺，具體為一種溫控過濾的嬰兒用電器。

背景技術：

1、恒溫水壺是一種能夠保持水溫在設定范圍內的電水壺，適合需要長時間保持水溫恒定的場合使用，且嬰兒在和奶粉時，需要通過恒溫水壺的水來進行使用，保證和奶粉的舒適性。

2、現有技術在使用過程中，雖然有益處較多，但依舊存在以下問題，其缺少對水壺的自動添水結構，從而導致了使用人員需要自行添水，影響設備的使用舒適性。

技術實現思路

1、本實用新型的目的在于提供一種溫控過濾的嬰兒用電器，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種溫控過濾的嬰兒用電器，包括底座、把手、排水管、連通槽和連接塊，所述底座內部設置有水壺本體，所述水壺本體外壁安裝有把手，所述把手內部開設有連通槽，所述連通槽內壁下端一側開設有通孔，所述通孔內部貼合固定有堵頭，所述連通槽內部設置有連接塊。

3、使用本技術方案中一種溫控過濾的嬰兒用電器時，工作人員把水壺本體放置于底座上端，且壓力傳感器對水壺本體和其內部液體的總重進行檢測，進水管貫穿堵頭與連通槽內部相連通，從而使外置的蠕動泵加壓液體通過進水管流入連通槽內部，連通槽內部的液體被濾芯過濾后通過排水管和單向閥進入水壺本體內部，達到了對水壺本體內部進行自動添水的目的，且水壺本體脫離底座后，進水管脫離堵頭內部，且堵頭依據自身的形變能力閉合，達到了對通孔進行堵塞的目的。

4、優選的，所述底座內壁下端設置有圓形陣列分布的壓力傳感器，所述壓力傳感器與水壺本體下端外壁相接觸。壓力傳感器對水壺本體和其內部液體的總重進行檢測。

5、優選的，所述水壺本體內壁一側插接安裝有排水管，所述排水管一側外壁設置有單向閥，所述排水管貫穿把手與連通槽內部相連通。連通槽內部的液體通過排水管流入水壺本體內部，且單向閥控制排水管內部液體的流動方向。

6、優選的，所述底座上端外壁一側插接安裝有進水管，所述進水管位于堵頭內部，且進水管與連通槽內部相連通。進水管與外置的蠕動泵相連接，從而通過進水管對連通槽內部的添加液體。

7、優選的，所述連接塊內部設置有濾芯，且濾芯位于連通槽內部。濾芯對連通槽內部的液體進行過濾。

8、優選的，所述連接塊外壁安裝有擋板，所述擋板與把手之間卡接連接。擋板對連通槽進行遮擋，保證對連通槽的遮擋密封性。

9、與現有技術相比，本實用新型的有益效果是：本實用新型通過設置連通槽、排水管和濾芯，達到了自行添水的效果，工作人員把水壺本體放置于底座上端，且壓力傳感器對水壺本體和其內部液體的總重進行檢測，進水管貫穿堵頭與連通槽內部相連通，從而使外置的蠕動泵加壓液體通過進水管流入連通槽內部，連通槽內部的液體被濾芯過濾后通過排水管和單向閥進入水壺本體內部，達到了對水壺本體內部進行自動添水的目的，提高設備的使用舒適性，且水壺本體脫離底座后，進水管脫離堵頭內部，且堵頭依據自身的形變能力閉合，達到了對通孔進行堵塞的目的。

技術特征：

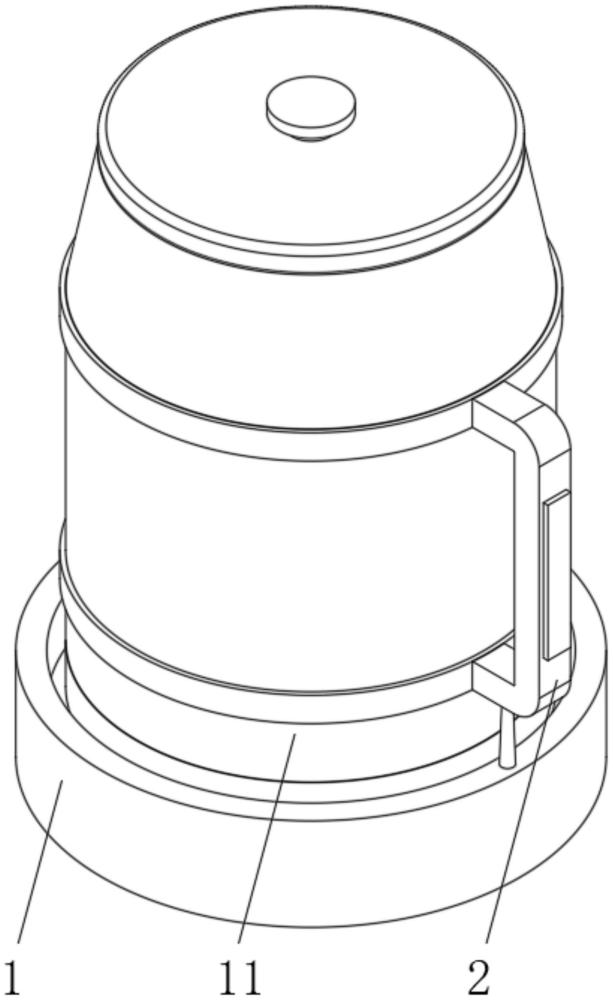

1.一種溫控過濾的嬰兒用電器，包括底座(1)、把手(2)、排水管(14)、連通槽(21)和連接塊(24)，其特征在于：所述底座(1)內部設置有水壺本體(11)，所述水壺本體(11)外壁安裝有把手(2)，所述把手(2)內部開設有連通槽(21)，所述連通槽(21)內壁下端一側開設有通孔(22)，所述通孔(22)內部貼合固定有堵頭(23)，所述連通槽(21)內部設置有連接塊(24)。

2.根據權利要求1所述的一種溫控過濾的嬰兒用電器，其特征在于：所述底座(1)內壁下端設置有圓形陣列分布的壓力傳感器(12)，所述壓力傳感器(12)與水壺本體(11)下端外壁相接觸。

3.根據權利要求1所述的一種溫控過濾的嬰兒用電器，其特征在于：所述水壺本體(11)內壁一側插接安裝有排水管(14)，所述排水管(14)一側外壁設置有單向閥(15)，所述排水管(14)貫穿把手(2)與連通槽(21)內部相連通。

4.根據權利要求2所述的一種溫控過濾的嬰兒用電器，其特征在于：所述底座(1)上端外壁一側插接安裝有進水管(13)，所述進水管(13)位于堵頭(23)內部，且進水管(13)與連通槽(21)內部相連通。

5.根據權利要求1所述的一種溫控過濾的嬰兒用電器，其特征在于：所述連接塊(24)內部設置有濾芯(25)，且濾芯(25)位于連通槽(21)內部。

6.根據權利要求1所述的一種溫控過濾的嬰兒用電器，其特征在于：所述連接塊(24)外壁安裝有擋板(26)，所述擋板(26)與把手(2)之間卡接連接。

技術總結
本技術涉及恒溫水壺技術領域，尤其涉及一種溫控過濾的嬰兒用電器。其技術方案包括：底座、把手、排水管、連通槽和連接塊，所述底座內部設置有水壺本體，所述水壺本體外壁安裝有把手，所述把手內部開設有連通槽，所述連通槽內壁下端一側開設有通孔，所述通孔內部貼合固定有堵頭，所述連通槽內部設置有連接塊,通過設置連通槽、排水管和濾芯，達到了自行添水的效果，提高設備的使用舒適性。

技術研發人員：謝志科,蔣柏順,褚濤
受保護的技術使用者：思瑞克斯（中國）電器有限公司
技術研發日：20240612
技術公布日：2025/4/28
