本技術涉及砂輥，具體的講是一種砂輥加工工裝。

背景技術：

1、工裝，即工藝裝備：指制造過程中所用的各種工具的總稱。包括刀具/夾具/模具/量具/檢具/輔具/鉗工工具/工位器具等，工裝為其通用簡稱，在砂輥制造過程中也會使用到加工工裝，加工工裝用于固定砂輥坯體，保證砂輥坯體在加工過程中不會移動。

2、現有的砂輥加工工裝通常是一體式的，且較大的砂輥加工工裝通常為豎直放置，加工前需要先將加工工裝固定在機床上，再將砂輥吊裝套設在砂輥外側，安裝時砂輥吊裝高度較高，操作人員不易觀察，容易損傷砂輥坯體，且一體式的加工工裝體型較大不便吊裝。

技術實現思路

1、本實用新型要解決的技術問題是針對以上不足，提供一種砂輥加工工裝。

2、為解決以上技術問題，本實用新型采用以下技術方案：

3、一種砂輥加工工裝，包括主軸、連接盤和底座，所述主軸頂部嵌入有鎖緊螺栓，所述鎖緊螺栓用于通過連接外部鎖緊螺母固定套設在主軸外側的砂輥坯體，所述主軸底部設置有連接盤，所述連接盤底部開設有圓形空腔，所述圓形空腔內側設置有底座，所述底座上設置有用于與外部機床固定連接的連接軸；

4、所述連接盤上開設有第一沉頭螺紋孔和絲孔，所述底座上開設有第二沉頭螺紋孔、螺栓孔和腰形孔，所述第二沉頭螺紋孔中安裝有將底座和外部機床固定連接的第一固定螺栓，所述絲孔和腰形孔中安裝有將主軸和連接盤與底座固定連接的第二固定螺栓，所述第一沉頭螺紋孔和螺栓孔中安裝有用于將主軸、連接盤和底座與外部機床固定連接的第三固定螺栓。

5、進一步的，所述連接盤上徑向均勻開設有四個第一沉頭螺紋孔和四個絲孔，所述第一沉頭螺紋孔和絲孔交錯設置且軸心位于同一圓周上。

6、進一步的，所述底座上徑向均勻開設有四個第二沉頭螺紋孔，所述底座上徑向均勻開設有四個螺栓孔，四個所述螺栓孔均位于四個第二沉頭螺紋孔外側，所述底座上徑向均勻開設有四個腰形孔，所述螺栓孔和腰形孔交錯設置且軸心位于同一圓周上。

7、進一步的，所述連接軸上呈圓臺狀，所述連接軸與底座連接處開設有與外部機床配合安裝的鎖緊槽。

8、本實用新型采用以上技術方案后，與現有技術相比，具有以下優點：

9、本實用新型通過將一體式的加工工裝分成主軸、連接盤、底座和連接軸四個組件，主軸和連接盤固定連接，底座和連接軸固定連接，安裝拆卸方便，砂輥加工時先將主軸和連接盤放置在地面上，再將砂輥坯體吊裝到主軸上，并通過外部鎖緊螺母將砂輥坯體與主軸固定，再將主軸和連接盤吊裝到安裝在機床上的底座上，能夠減少砂輥坯體吊裝時的高度，便于工作人員觀察，降低砂輥坯體損傷的幾率。

10、下面結合附圖和實施例對本實用新型進行詳細說明。

技術特征：

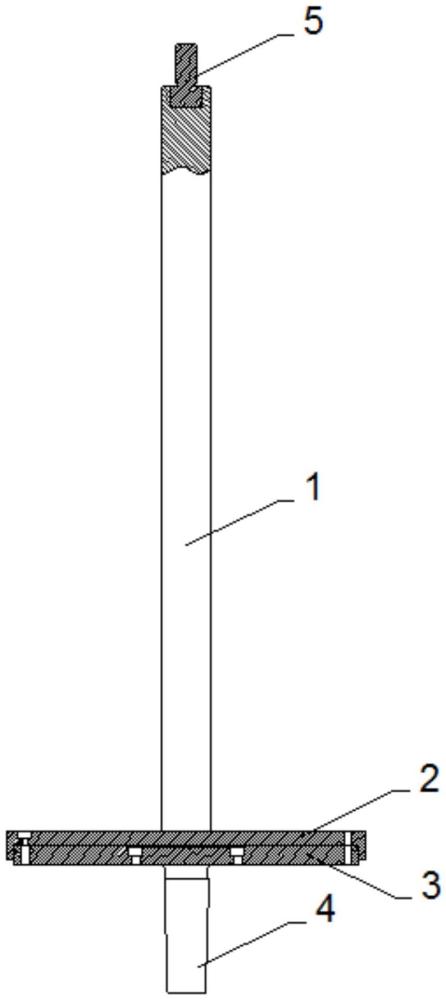

1.一種砂輥加工工裝，其特征在于，包括主軸(1)、連接盤(2)和底座(3)，所述主軸(1)頂部嵌入有鎖緊螺栓(5)，所述鎖緊螺栓(5)用于通過連接外部鎖緊螺母固定套設在主軸(1)外側的砂輥坯體，所述主軸(1)底部設置有連接盤(2)，所述連接盤(2)底部開設有圓形空腔(203)，所述圓形空腔(203)內側設置有底座(3)，所述底座(3)上設置有用于與外部機床固定連接的連接軸(4)；

2.根據權利要求1所述的一種砂輥加工工裝，其特征在于，所述連接盤(2)上徑向均勻開設有四個第一沉頭螺紋孔(201)和四個絲孔(202)，所述第一沉頭螺紋孔(201)和絲孔(202)交錯設置且軸心位于同一圓周上。

3.根據權利要求2所述的一種砂輥加工工裝，其特征在于，所述底座(3)上徑向均勻開設有四個第二沉頭螺紋孔(301)，所述底座(3)上徑向均勻開設有四個螺栓孔(302)，四個所述螺栓孔(302)均位于四個第二沉頭螺紋孔(301)外側，所述底座(3)上徑向均勻開設有四個腰形孔(303)，所述螺栓孔(302)和腰形孔(303)交錯設置且軸心位于同一圓周上。

4.根據權利要求1所述的一種砂輥加工工裝，其特征在于，所述連接軸(4)上呈圓臺狀，所述連接軸(4)與底座(3)連接處開設有與外部機床配合安裝的鎖緊槽(401)。

技術總結
本技術一種砂輥加工工裝，包括主軸、連接盤和底座，主軸頂部嵌入有鎖緊螺栓，鎖緊螺栓用于通過連接外部鎖緊螺母固定套設在主軸外側的砂輥坯體，主軸底部設置有連接盤，連接盤底部開設有圓形空腔，圓形空腔內側設置有底座，底座上設置有用于與外部機床固定連接的連接軸；連接盤上開設有第一沉頭螺紋孔和絲孔，底座上開設有第二沉頭螺紋孔、螺栓孔和腰形孔，第二沉頭螺紋孔中安裝有將底座和外部機床固定連接的第一固定螺栓，絲孔和腰形孔中安裝有將主軸和連接盤與底座固定連接的第二固定螺栓，本技術能夠減少砂輥坯體吊裝時的高度，便于工作人員觀察，降低砂輥坯體損傷的幾率。

技術研發人員：趙云松,陳江華
受保護的技術使用者：鄂州市興方磨具有限公司
技術研發日：20240620
技術公布日：2025/4/28
