本發明涉及布料展示，具體為一種色紡紗布料展示裝置。

背景技術：

1、色紡紗作為一種新型環保紡織材料，通過先將纖維染色后再進行混色紡紗，使成品面料呈現出獨特的色彩漸變與層次感，廣泛應用于高端服飾、家居紡織品及創意設計領域。

2、經檢索，公告號為cn205795404u的中國專利，公開了一種布料展示架，該裝置在展示布料的同時，還可以在布料槽中倉儲一些面料，使用更加方便，在底板底端設置有剎車輪，方便布料展示架的移動，操作簡單，然而仍存在以下幾個問題：

3、1、該裝置在需要對布料卷進行更換時，需要將安裝布料卷的轉軸取下才能進行更換，將轉軸取下會消耗大量的時間，大大降低了布料卷的更換效率；

4、2、該裝置僅能將布料卷安放在轉軸上進行展示，在將布料卷進行展開觀看后需要人工重新進行收卷，工作人員觸碰到布料卷可能會影響布料表面的整潔，進而影響布料的展示效果。

技術實現思路

1、解決的技術問題

2、針對現有技術的不足，本發明提供了一種色紡紗布料展示裝置，主要為解決該裝置在需要對布料卷進行更換時，需要將安裝布料卷的轉軸取下才能進行更換，將轉軸取下會消耗大量的時間，大大降低了布料卷的更換效率和該裝置僅能將布料卷安放在轉軸上進行展示，在將布料卷進行展開觀看后需要人工重新進行收卷，工作人員觸碰到布料卷可能會影響布料表面的整潔，進而影響布料的展示效果的問題。

3、技術方案

4、為實現上述目的，本發明提供如下技術方案：

5、一種色紡紗布料展示裝置，包括防護外殼，所述防護外殼上設有使其內部空氣進行循環的空氣循環組件，所述防護外殼內設有用于快速安裝布料卷的安放組件，所述防護外殼內且位于安放組件和防護門之間設有方便對布料卷進行展開的展開組件，所述安放組件上設有兩個對布料卷的兩端進行固定的限位組件。

6、進一步的，所述安放組件包括固定連接在防護外殼頂部內壁和底部內壁之間對稱的兩個豎桿，其中位于左側的所述豎桿的一側開設有間隔相同的多個第一避位槽，多個所述第一避位槽的頂部內壁和底部內壁之間均轉動連接有轉桿，多個轉桿的圓周外壁上均固定連接有安裝軸，位于右側的所述豎桿上設有多個對安裝軸的位置進行固定的固定組件。

7、在前述方案的基礎上，所述固定組件包括固定連接在安裝軸一端的定位桿，位于右側的豎桿的一側開設有多個與第一避位槽一一對應的第二避位槽，所述第二避位槽的頂部內壁上開設有第一滑槽，所述第一滑槽內滑動連接有用于抵擋定位桿的楔型塊，所述楔型塊的頂部固定連接有第一彈簧，且第一彈簧的另一端與第一滑槽的頂部內壁相固定。

8、作為本發明再進一步的方案，所述限位組件包括開設在安裝軸上對稱的兩組固定槽，且每組均為多個，所述安裝軸上滑動連接有兩個限位盤，所述限位盤的圓周外壁上開設有可與固定槽配合的第二滑槽，所述第二滑槽內滑動連接有與固定槽配合的滑塊。

9、進一步的，所述第二滑槽的一側固定連接有導向桿，且導向桿的一端穿過滑塊并與其滑動連接，所述導向桿的一端固定連接有第二彈簧，且第二彈簧的另一端與滑塊的一側相固定。

10、在前述方案的基礎上，所述展開組件包括開設在兩個豎桿上相互對應的多個定位槽，兩個豎桿上對應的兩個所述定位槽內設有拉布桿，布料卷的一端粘接在拉布桿上，所述限位盤的一側固定連接有固定環，所述固定環的圓周外壁上轉動連接有轉動盤，所述轉動盤的一側固定連接有扭簧，所述扭簧的另一端與固定環的圓周外壁相固定，所述防護外殼的兩側內壁之間且位于豎桿前側位置設有使拉布桿上下移動的驅動組件。

11、作為本發明再進一步的方案，所述驅動組件包括轉動連接在防護外殼兩側內壁上的兩個轉軸，所述防護外殼的一側固定連接有使其中一個轉軸進行旋轉的驅動電機，兩個所述轉軸的圓周外壁上均固定連接有對稱的兩個帶輪，且兩個轉軸同側的兩個帶輪通過皮帶傳動連接，兩個所述皮帶上均粘接有兩個橡膠塊，且兩個橡膠塊之間的距離與拉布桿的高度相同，所述防護外殼的一側內壁固定連接有多個間隔設置的電動推桿，所述電動推桿的一端粘接有磁塊，且磁塊的另一端與拉布桿的一側相吸附。

12、進一步的，所述空氣循環組件包括設置在防護外殼底部內壁上和兩側內壁上的多個方管，位于防護外殼底部內壁上的兩個所述方管內均設有用于往其內部吹風的電風扇一，位于防護外殼兩側內壁上的兩個所述方管內均設有用于往外吸風的電風扇二，所述防護外殼的兩側均設有用于連通同側兩個方管的連通管，兩個所述連通管上均設有可拆卸的干燥盒。

13、有益效果

14、與現有技術相比，本發明提供了一種色紡紗布料展示裝置，具備以下有益效果：

15、1、本發明通過設有的安放組件可將其內安裝軸的一端設為旋轉式的，不需要將兩端都拆掉，節約了拆裝的時間，進而可快速的對布料卷進行安裝和拆卸，大大增加了更換布料卷的效率。

16、2、本發明通過設有的限位組件可將布料卷放置到安裝軸上后，對其兩端進行限位，從而防止布料卷在安裝軸上左右移動，進而影響展示的效果。

17、3、本發明通過設有的固定組件可在完成布料卷的更換后，將安裝軸重新轉入到防護外殼內后，對其的一端進行固定，防止其自行產生旋轉，進而影響對布料的展示效果。

18、4、本發明通過設有的展開組件可在布料卷的一端粘接到拉布桿的一端只要向下拉動拉布桿即可將布料卷進行展開，工作人員不需要接觸布料，通過設有的轉動盤和扭簧可在回收時使布料卷進行轉動，自動將展開的布料進行收回，結構簡單使操作更加便捷。

19、5、本發明通過設有的驅動組件可在需要將布料卷進行展開時，啟動驅動電機進而帶動布料卷的收放卷作業，此過程全程工作人員不需要接觸到布料卷，進一步保證了布料卷表面的整潔。

20、6、本發明通過設有的空氣循環組件可時防護外殼內的空氣進行循環，在循環的過程在通過干燥盒對空氣內的水分進行吸收，保證空氣的干燥，防止布料卷受潮從而導致受損的情況。

技術特征：

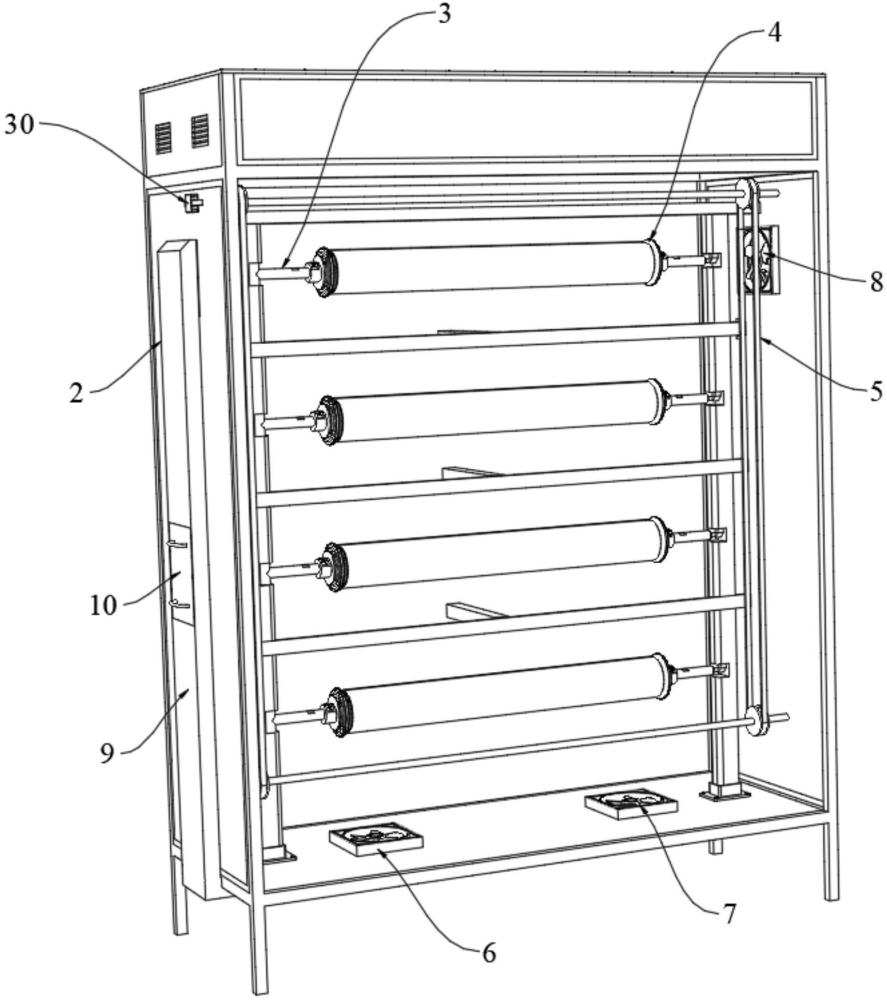

1.一種色紡紗布料展示裝置，包括防護外殼（1），其特征在于，所述防護外殼（1）上設有使其內部空氣進行循環的空氣循環組件（2），所述防護外殼（1）內設有用于快速安裝布料卷的安放組件（3），所述防護外殼（1）內且位于安放組件（3）和防護門之間設有方便對布料卷進行展開的展開組件（5），所述安放組件（3）上設有兩個對布料卷的兩端進行固定的限位組件（4）。

2.根據權利要求1所述的一種色紡紗布料展示裝置，其特征在于，所述安放組件（3）包括固定連接在防護外殼（1）頂部內壁和底部內壁之間對稱的兩個豎桿（11），其中位于左側的所述豎桿（11）的一側開設有間隔相同的多個第一避位槽（12），多個所述第一避位槽（12）的頂部內壁和底部內壁之間均轉動連接有轉桿（13），多個轉桿（13）的圓周外壁上均固定連接有安裝軸（14），位于右側的所述豎桿（11）上設有多個對安裝軸（14）的位置進行固定的固定組件（15）。

3.根據權利要求2所述的一種色紡紗布料展示裝置，其特征在于，所述固定組件（15）包括固定連接在安裝軸（14）一端的定位桿（17），位于右側的豎桿（11）的一側開設有多個與第一避位槽（12）一一對應的第二避位槽（16），所述第二避位槽（16）的頂部內壁上開設有第一滑槽（18），所述第一滑槽（18）內滑動連接有用于抵擋定位桿（17）的楔型塊（20），所述楔型塊（20）的頂部固定連接有第一彈簧（19），且第一彈簧（19）的另一端與第一滑槽（18）的頂部內壁相固定。

4.根據權利要求3所述的一種色紡紗布料展示裝置，其特征在于，所述限位組件（4）包括開設在安裝軸（14）上對稱的兩組固定槽（22），且每組均為多個，所述安裝軸（14）上滑動連接有兩個限位盤（21），所述限位盤（21）的圓周外壁上開設有可與固定槽（22）配合的第二滑槽（24），所述第二滑槽（24）內滑動連接有與固定槽（22）配合的滑塊（25）。

5.根據權利要求4所述的一種色紡紗布料展示裝置，其特征在于，所述第二滑槽（24）的一側固定連接有導向桿（26），且導向桿（26）的一端穿過滑塊（25）并與其滑動連接，所述導向桿（26）的一端固定連接有第二彈簧（27），且第二彈簧（27）的另一端與滑塊（25）的一側相固定。

6.根據權利要求4所述的一種色紡紗布料展示裝置，其特征在于，所述展開組件（5）包括開設在兩個豎桿（11）上相互對應的多個定位槽（34），兩個豎桿（11）上對應的兩個所述定位槽（34）內設有拉布桿（35），布料卷的一端粘接在拉布桿（35）上，所述限位盤（21）的一側固定連接有固定環（23），所述固定環（23）的圓周外壁上轉動連接有轉動盤（28），所述轉動盤（28）的一側固定連接有扭簧（29），所述扭簧（29）的另一端與固定環（23）的圓周外壁相固定，所述防護外殼（1）的兩側內壁之間且位于豎桿（11）前側位置設有使拉布桿（35）上下移動的驅動組件。

7.根據權利要求6所述的一種色紡紗布料展示裝置，其特征在于，所述驅動組件包括轉動連接在防護外殼（1）兩側內壁上的兩個轉軸（31），所述防護外殼（1）的一側固定連接有使其中一個轉軸（31）進行旋轉的驅動電機（30），兩個所述轉軸（31）的圓周外壁上均固定連接有對稱的兩個帶輪（32），且兩個轉軸（31）同側的兩個帶輪（32）通過皮帶傳動連接，兩個所述皮帶上均粘接有兩個橡膠塊（33），且兩個橡膠塊（33）之間的距離與拉布桿（35）的高度相同，所述防護外殼（1）的一側內壁通過螺栓固定連接有多個間隔設置的電動推桿（36），所述電動推桿（36）的一端粘接有磁塊（37），且磁塊（37）的另一端與拉布桿（35）的一側相吸附。

8.根據權利要求1所述的一種色紡紗布料展示裝置，其特征在于，所述空氣循環組件（2）包括設置在防護外殼（1）底部內壁上和兩側內壁上的多個方管（6），位于防護外殼（1）底部內壁上的兩個所述方管（6）內均設有用于往其內部吹風的電風扇一（7），位于防護外殼（1）兩側內壁上的兩個所述方管（6）內均設有用于往外吸風的電風扇二（8），所述防護外殼（1）的兩側均設有用于連通同側兩個方管（6）的連通管（9），兩個所述連通管（9）上均設有可拆卸的干燥盒（10）。

技術總結
本發明涉及布料展示技術領域，且公開了一種色紡紗布料展示裝置，包括防護外殼，所述防護外殼上設有使其內部空氣進行循環的空氣循環組件，所述防護外殼內設有對用于快速安裝布料卷的安放組件，所述防護外殼內且位于安放組件和防護門之間設有方便對布料卷進行展開的展開組件，所述安放組件上設有對稱的兩個對布料卷的兩端進行固定的限位組件。本發明不僅能夠不需要將兩端都拆掉，節約了拆裝的時間，進而可快速的對布料卷進行安裝和拆卸，大大增加了更換布料卷的效率，而且能夠將布料卷進行展開，工作人員不需要接觸布料，通過設有的轉動盤和扭簧可在回收時使布料卷進行轉動，自動將展開的布料進行收回，結構簡單使操作更加便捷。

技術研發人員：盧德全
受保護的技術使用者：鹽城躍翔紡織新材料有限公司
技術研發日：
技術公布日：2025/4/28
