本技術涉及智能家居領域，尤其涉及一種雙向供電的窗簾驅動器及窗簾。

背景技術：

1、現有的窗簾會在軌道處設置光源等用電設備，并通過將光源營造出不同的光影效果以提升用戶的使用體驗。

2、目前常見的窗簾用電設備的供電方案均需要通過獨立的供電設備引入，該獨立供電設備通常安裝于窗簾兩端或窗簾驅動器外側。使得現有的窗簾的獨立供電設備需要根據窗簾的安裝結構或供電需求衍生出不同型號，無法通用，且同一窗簾還需要根據左側或右側安裝獨立供電設備的形式對其進行進一步細分，生產左側獨立供電設備和右側獨立供電設備。增加了廠商的研發制造成本，也限制了帶用電設備的窗簾的推廣。

技術實現思路

1、本實用新型提供了一種雙向供電的窗簾驅動器及窗簾，用以解決現有的窗簾的供電設備通用性差的問題。

2、本實用新型實施例一方面提供了一種雙向供電的窗簾驅動器，包括供電電路，所述供電電路包括第一供電端子和第二供電端子，所述第一供電端子和第二供電端子擇一與窗簾的接收端子連接，所述接收端子用于為窗簾的光源供電。

3、進一步，所述第一供電端子和第二供電端子在窗簾驅動器上對稱設置。

4、進一步，窗簾驅動器包括驅動器殼體，所述第一供電端子和第二供電端子在驅動器殼體上對稱設置。

5、進一步，所述供電電路包括設置在驅動器殼體上的供電板，所述第一供電端子和第二供電端子在供電板上對稱設置。

6、進一步，驅動器殼體內設有電源電路，所述電源電路通過供電板與所述第一供電端子和第二供電端子連接。

7、進一步，所述電源電路包括整流電路、濾波電路和穩壓電路，所述電源電路通過開關電路與供電板連接。

8、進一步，所述開關電路包括繼電器或晶體管電路。

9、進一步，所述窗簾驅動器還包括：

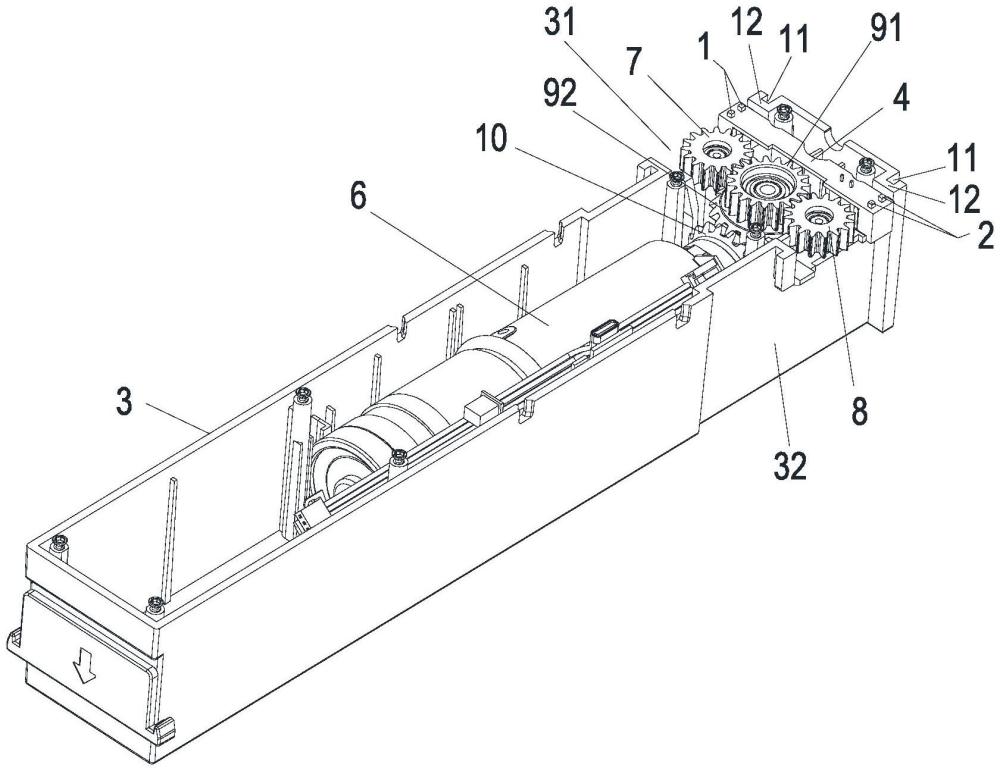

10、設于驅動器殼體內的驅動電機以及與驅動電機連接的動力齒輪；

11、傳動機構，用于與動力齒輪配合；以及

12、由傳動機構驅動的第一輸出齒輪和第二輸出齒輪，所述第一輸出齒輪和第二輸出齒輪擇一與窗簾配合連接；

13、所述第一供電端子靠近第一輸出齒輪設置，第二供電端子靠近第二輸出齒輪設置。

14、進一步，所述第一輸出齒輪和第二輸出齒輪在窗簾驅動器上對稱設置。

15、進一步，所述驅動器殼體相對于所述第一輸出齒輪的對應位置開設有第一缺口，所述驅動器殼體相對于所述第二輸出齒輪的對應位置開設有第二缺口，所述第一輸出齒輪突出所述第一缺口，所述第二輸出齒輪突出所述第二缺口，且所述第一輸出齒輪和第二輸出齒輪在驅動器殼體上對稱設置；

16、所述第一供電端子設于所述第一缺口處，所述第二供電端子設于所述第二缺口處。

17、進一步，所述傳動機構包括與動力齒輪嚙合的主齒輪，所述第一輸出齒輪嚙合于主齒輪左側，所述第二輸出齒輪嚙合于主齒輪右側；

18、所述供電電路包括設置在驅動器殼體上的供電板；所述供電板垂直于驅動電機的驅動軸設置，且所述供電板位于主齒輪相對于動力齒輪的另一側。

19、進一步，所述供電板左側伸出所述第一缺口，所述供電板右側伸出所述第二缺口，所述第一供電端子設于所述供電板左側，所述第二供電端子設于所述供電板右側。

20、進一步，所述第一供電端子位于第一輸出齒輪上方，第二供電端子位于第二輸出齒輪上方。

21、進一步，所述窗簾驅動器還包括前端連接結構，所述前端連接結構包括第一前端連接結構和第二前端連接結構，所述第一前端連接結構和第二前端連接結構擇一與窗簾傳動箱配合連接；

22、所述第一供電端子靠近第一前端連接結構設置，第二供電端子靠近第二前端連接結構設置。

23、進一步，第一前端連接結構和第二前端連接結構在窗簾驅動器上對稱設置。

24、進一步，所述前端連接結構包括水平咬合部，所述水平咬合部包括豎向立壁以及由豎向立壁包圍形成的豎向槽體，所述豎向槽體供窗簾傳動箱的凸沿伸入，以在水平面上的一個或多個方向上將窗簾驅動器固定于傳動箱上。

25、進一步，所述第一前端連接結構包括多個水平咬合部，所述第一供電端子位于第一前端連接結構中的兩個水平咬合部之間，第二前端連接結構也包括多個水平咬合部，所述第二供電端子位于第二前端連接結構中的兩個水平咬合部之間。

26、進一步，所述水平咬合部包括凸凹槽，所述凸凹槽包括形成于窗簾驅動器側壁上的內側豎向立壁、基于內側豎向立壁向外延伸形成的中部豎向立壁，以及基于中部豎向立壁端部延伸形成的外側豎向立壁，所述內側豎向立壁、中部豎向立壁和外側豎向立壁合圍形成豎向槽體。

27、進一步，第一前端連接結構包括設置于驅動器殼體上的兩個凸凹槽，第一前端連接結構的兩個凸凹槽的豎向槽體的槽口開口方向相反；

28、第二前端連接結構包括設置于驅動器殼體上的兩個凸凹槽，第二前端連接結構的兩個凸凹槽的豎向槽體的槽口開口方向相反。

29、進一步，所述第一供電端子位于第一前端連接結構的兩個凸凹槽之間，所述第二供電端子位于第二前端連接結構的兩個凸凹槽之間。

30、本實用新型實施例另一方面還提供了一種窗簾，包括光源以及與光源電連接的接收端子，還包括上述任一項所述的雙向供電的窗簾驅動器。

31、進一步，上述所述窗簾包括右側傳動箱和左側傳動箱，所述接收端子包括位于右側傳動箱的第一接收端子，以及位于左側傳動箱的第二接收端子，第一接收端子的位置與第一供電端子的位置對應，第二接收端子的位置與第二供電端子的位置對應；

32、當窗簾驅動器安裝在右側傳動箱時，第一供電端子與第一接收端子形成對接，當窗簾驅動器安裝在左側傳動箱時，第二供電端子與第二接收端子形成對接。

33、本實用新型實施例通過在窗簾驅動器中設置供電電路，供電電路包括第一供電端子和第二供電端子，所述第一供電端子和第二供電端子擇一與窗簾的接收端子連接，使得本實用新型實施例窗簾驅動器可以通過供電電路形成至少兩路供電。其中，第一供電端子和第二供電端子可以在輸出不變的前提下調整設置位置，以適配不同安裝結構的窗簾，或用于分別為窗簾左側和右側供電；第一供電端子和第二供電端子還可以采用不同輸出功率，以適配不同功率的窗簾，實現一個窗簾驅動器可以通用于兩個或兩個以上的窗簾，且該兩個或兩個以上的窗簾的用電設備的功率不同。本實用新型實施例實現了窗簾供電設備的通用化，可以適配不同安裝結構或供電需求的窗簾，減少?gòu)S商的研發制造成本的同時，利于帶用電設備窗簾的推廣。

技術特征：

1.一種雙向供電的窗簾驅動器，包括供電電路，其特征在于，所述供電電路包括第一供電端子和第二供電端子，所述第一供電端子和第二供電端子擇一與窗簾的接收端子連接，所述接收端子用于為窗簾的光源供電。

2.如權利要求1所述的雙向供電的窗簾驅動器，其特征在于，所述第一供電端子和第二供電端子在窗簾驅動器上對稱設置。

3.如權利要求2所述的雙向供電的窗簾驅動器，其特征在于，窗簾驅動器包括驅動器殼體，所述第一供電端子和第二供電端子在驅動器殼體上對稱設置。

4.如權利要求3所述的雙向供電的窗簾驅動器，其特征在于，所述供電電路包括設置在驅動器殼體上的供電板，所述第一供電端子和第二供電端子在供電板上對稱設置。

5.如權利要求4所述的雙向供電的窗簾驅動器，其特征在于，驅動器殼體內設有電源電路，所述電源電路通過供電板與所述第一供電端子和第二供電端子連接。

6.如權利要求5所述的雙向供電的窗簾驅動器，其特征在于，所述電源電路包括整流電路、濾波電路和穩壓電路，所述電源電路通過開關電路與供電板連接。

7.如權利要求6所述的雙向供電的窗簾驅動器，其特征在于，所述開關電路包括繼電器或晶體管電路。

8.如權利要求1至3任一項所述的雙向供電的窗簾驅動器，其特征在于，窗簾驅動器還包括：

9.如權利要求8所述的雙向供電的窗簾驅動器，其特征在于，所述第一輸出齒輪和第二輸出齒輪在窗簾驅動器上對稱設置。

10.如權利要求9所述的雙向供電的窗簾驅動器，其特征在于，所述驅動器殼體相對于所述第一輸出齒輪的對應位置開設有第一缺口，所述驅動器殼體相對于所述第二輸出齒輪的對應位置開設有第二缺口，所述第一輸出齒輪突出所述第一缺口，所述第二輸出齒輪突出所述第二缺口，且所述第一輸出齒輪和第二輸出齒輪在驅動器殼體上對稱設置；

11.如權利要求10所述的雙向供電的窗簾驅動器，其特征在于，所述傳動機構包括與動力齒輪嚙合的主齒輪，所述第一輸出齒輪嚙合于主齒輪左側，所述第二輸出齒輪嚙合于主齒輪右側；

12.如權利要求11所述的雙向供電的窗簾驅動器，其特征在于，所述供電板左側伸出所述第一缺口，所述供電板右側伸出所述第二缺口，所述第一供電端子設于所述供電板左側，所述第二供電端子設于所述供電板右側。

13.如權利要求12所述的雙向供電的窗簾驅動器，其特征在于，所述第一供電端子位于第一輸出齒輪上方，第二供電端子位于第二輸出齒輪上方。

14.如權利要求1至3任一項所述的雙向供電的窗簾驅動器，其特征在于，所述窗簾驅動器還包括前端連接結構，所述前端連接結構包括第一前端連接結構和第二前端連接結構，所述第一前端連接結構和第二前端連接結構擇一與窗簾傳動箱配合連接；

15.如權利要求14所述的雙向供電的窗簾驅動器，其特征在于，第一前端連接結構和第二前端連接結構在窗簾驅動器上對稱設置。

16.如權利要求15所述的雙向供電的窗簾驅動器，其特征在于，所述前端連接結構包括水平咬合部，所述水平咬合部包括豎向立壁以及由豎向立壁包圍形成的豎向槽體，所述豎向槽體供窗簾傳動箱的凸沿伸入，以在水平面上的一個或多個方向上將窗簾驅動器固定于傳動箱上。

17.如權利要求16所述的雙向供電的窗簾驅動器，其特征在于，所述第一前端連接結構包括多個水平咬合部，所述第一供電端子位于第一前端連接結構中的兩個水平咬合部之間，第二前端連接結構也包括多個水平咬合部，所述第二供電端子位于第二前端連接結構中的兩個水平咬合部之間。

18.如權利要求17所述的雙向供電的窗簾驅動器，其特征在于，所述水平咬合部包括凸凹槽，所述凸凹槽包括形成于窗簾驅動器側壁上的內側豎向立壁、基于內側豎向立壁向外延伸形成的中部豎向立壁，以及基于中部豎向立壁端部延伸形成的外側豎向立壁，所述內側豎向立壁、中部豎向立壁和外側豎向立壁合圍形成豎向槽體。

19.如權利要求18所述的雙向供電的窗簾驅動器，其特征在于，第一前端連接結構包括設置于驅動器殼體上的兩個凸凹槽，第一前端連接結構的兩個凸凹槽的豎向槽體的槽口開口方向相反；

20.如權利要求19所述的雙向供電的窗簾驅動器，其特征在于，所述第一供電端子位于第一前端連接結構的兩個凸凹槽之間，所述第二供電端子位于第二前端連接結構的兩個凸凹槽之間。

21.一種窗簾，包括光源以及與光源電連接的接收端子，其特征在于，還包括如權利要求1至20任一項所述的雙向供電的窗簾驅動器。

22.如權利要求21所述的窗簾，其特征在于，所述窗簾包括右側傳動箱和左側傳動箱，所述接收端子包括位于右側傳動箱的第一接收端子，以及位于左側傳動箱的第二接收端子，第一接收端子的位置與第一供電端子的位置對應，第二接收端子的位置與第二供電端子的位置對應；

技術總結
本技術公開了一種雙向供電的窗簾驅動器及窗簾，所述窗簾驅動器包括供電電路，所述供電電路包括第一供電端子和第二供電端子，所述第一供電端子和第二供電端子擇一與窗簾的接收端子連接，所述接收端子用于為窗簾的光源供電。所述窗簾使用了所述驅動器。本技術窗簾供電設備的通用化，可以適配不同安裝結構或供電需求的窗簾，減少?gòu)S商的研發制造成本的同時，利于帶用電設備窗簾的推廣。

技術研發人員：歐歡慶
受保護的技術使用者：樂屋（廣東）高新科技有限公司
技術研發日：20240526
技術公布日：2025/4/28
