本技術涉及瀝青混合料再生，尤其是一種高效的瀝青混合料全再生系統。

背景技術：

1、瀝青混合料再生技術是瀝青路面維護中的一項重要技術，其通過專用的瀝青再生系統對廢舊瀝青路面進行清理和再生加工，將廢棄的瀝青再生料重新制備成具有一定強度、穩定性和耐久性的混合料，并作為廢舊路面的再生利用或者拌制新瀝青混合料的填充料。

2、現有技術中，瀝青再生系統通常采用基于燃燒器進行熱輻射的方式，對烘干筒中的瀝青再生料、原生料進行烘干。但是，由于傳統的瀝青再生系統中物料由入料至出料的方向與燃燒器出火方向相同，導致烘干過程中物料與容易火焰直接接觸；此外，這種加熱方式的換熱效率低下，烘干過程中產生的尾氣溫度大于料溫，使得尾氣處理難度增加，且造成能源浪費。

技術實現思路

1、本申請人針對上述現有生產技術中的缺點，提供一種高效的瀝青混合料全再生系統，能夠避免烘干過程中物料與火焰直接接觸，從而防止瀝青老化；同時，其換熱效率高，尾氣溫度低，方便處理，節省生產資源。

2、本實用新型所采用的技術方案如下：

3、一種高效的瀝青混合料全再生系統，包括再生烘干筒，所述再生烘干筒的入料端與進料箱的進氣口連通，所述再生烘干筒的出料端連接出料箱的入料端，所述再生烘干筒的入料端還通過輸送單元與配料單元的出料端銜接，所述配料單元通過輸送單元將配比好的第一原材料投放至再生烘干筒中進行烘干，從而得到混合料；

4、所述出料箱的出料端與計量出料單元的入料端連接，所述計量出料單元的出料端與攪拌設備的入料端連接，所述攪拌設備的入料端還與進料單元的出料端連接，所述進料單元向攪拌設備中加入第二原材料；

5、所述混合料經出料箱進入計量出料單元中，經計量出料單元計量后進入攪拌設備中，所述攪拌設備對所述混合料與所述第二原材料進行攪拌混合，從而得到成品料；

6、所述出料箱上設置有第一氣口，所述第一氣口通過燃燒室與燃燒器連接；所述進料箱上設置有第二氣口，所述第二氣口與尾氣處理單元連接，所述燃燒器點火在燃燒室內產生高溫?zé)煔猓龈邷責煔饨?jīng)第一氣口進入出料箱中，并進入至再生烘干筒中，所述高溫?zé)煔鈱υ偕娓赏仓械奈锪线M(jìn)行烘干從而產生低溫尾氣，所述低溫尾氣從再生烘干筒進入進料箱中，并經過第二氣口進入尾氣處理單元，所述低溫尾氣經尾氣處理單元進行除塵處理后排出。

7、作為上述技術方案的進一步改進：

8、所述再生烘干筒傾斜布置。

9、所述低溫尾氣的溫度低于高溫?zé)煔獾臏囟取?/p>

10、所述第一氣口開設于出料箱的側壁面上，同時與出料箱的入料端相對布置。

11、所述第二氣口開設于進料箱的頂壁面上。

12、所述配料單元包括數個配料斗。

13、所述輸送單元包括集料輸送帶，以及與集料輸送帶出料端連接的提升機。

14、所述計量出料單元包括熱料倉，以及與熱料倉出料端連接的計量倉。

15、所述尾氣處理單元包括依次進行串聯的旋風除塵器與布袋除塵器，所述旋風除塵器的進氣口通過排氣管組與第二氣口連接，所述布袋除塵器的排氣口與排氣筒連通，所述排氣筒中配合安裝有引風機，所述引風機提供負壓驅動所述低溫尾氣經排氣筒排出。

16、所述進料單元包括改性劑計量添加設備和瀝青計量添加設備，所述改性劑計量添加設備用于對再生劑進行計量進料，所述瀝青計量添加設備用于對瀝青進行計量進料。

17、本實用新型的有益效果如下：

18、本實用新型結構緊湊、合理，操作方便，通過設置出料箱、進料箱和燃燒室，能夠使得燃燒器產生高溫?zé)煔猓跓犸L(fēng)加熱方式對再生烘干筒中的物料進行加熱烘干，從而避免燃燒器的火焰與瀝青再生料直接接觸，防止瀝青老化；同時，通過使得煙氣流動方向與物料移動方向相反，從而基于逆流方式使得系統中的熱交換效率大幅度提高。

19、本實用新型還包括如下優點：

20、(1)本實用新型中通過將再生烘干筒傾斜布置，從而使得其入料端高于其出料端，方便再生烘干筒內部的物料由入料至出料方向移動。

21、(2)本實用新型中產生的低溫尾氣溫度較低，便于尾氣處理單元進行處理，從而能夠緊湊尾氣處理單元的布局，降低尾氣處理的成本。

22、(3)本實用新型中還設置有再生料成分分析儀，通過再生料成分分析儀對瀝青再生料、成品料進行成分檢測，從而能夠?qū)崿F(xiàn)對對瀝青再生料的高質量、高效率全再生生產。

23、(4)本實用新型中通過設置配料單元，其中配料斗上設置有稱量裝置且獨立控制，能夠?qū)崿F(xiàn)原料的精確給料。

技術特征：

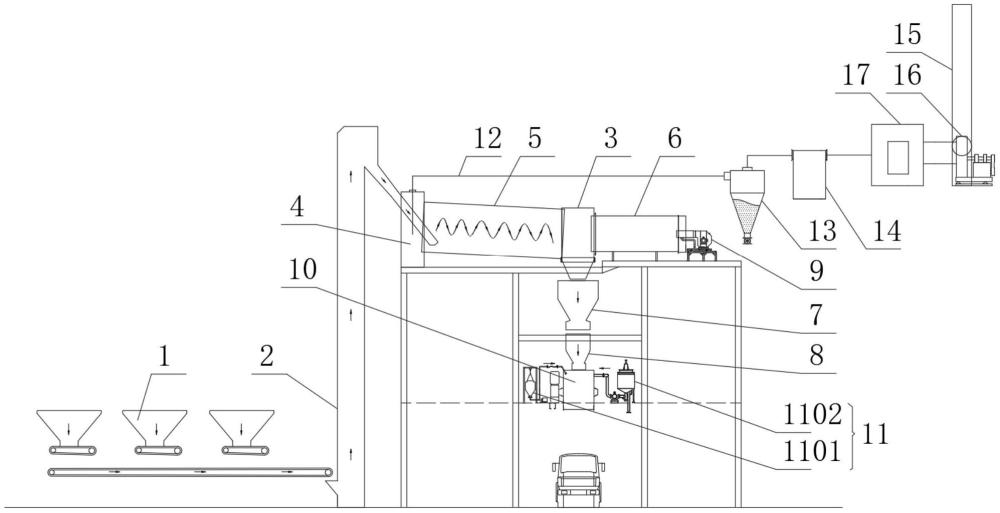

1.一種高效的瀝青混合料全再生系統，其特征在于：包括再生烘干筒(5)，所述再生烘干筒(5)的入料端與進料箱(4)的進氣口連通，所述再生烘干筒(5)的出料端連接出料箱(3)的入料端，所述再生烘干筒(5)的入料端還通過輸送單元(2)與配料單元(1)的出料端銜接，所述配料單元(1)通過輸送單元(2)將配比好的第一原材料投放至再生烘干筒(5)中進行烘干，從而得到混合料；

2.如權利要求1所述的一種高效的瀝青混合料全再生系統，其特征在于：所述再生烘干筒(5)傾斜布置。

3.如權利要求1所述的一種高效的瀝青混合料全再生系統，其特征在于：所述低溫尾氣的溫度低于高溫?zé)煔獾臏囟取?/p>

4.如權利要求1所述的一種高效的瀝青混合料全再生系統，其特征在于：所述第一氣口(301)開設于出料箱(3)的側壁面上，同時與出料箱(3)的入料端相對布置。

5.如權利要求1所述的一種高效的瀝青混合料全再生系統，其特征在于：所述第二氣口(401)開設于進料箱(4)的頂壁面上。

6.如權利要求1所述的一種高效的瀝青混合料全再生系統，其特征在于：所述配料單元(1)包括數個配料斗(101)。

7.如權利要求1所述的一種高效的瀝青混合料全再生系統，其特征在于：所述輸送單元(2)包括集料輸送帶(201)，以及與集料輸送帶(201)出料端連接的提升機(202)。

8.如權利要求1所述的一種高效的瀝青混合料全再生系統，其特征在于：所述計量出料單元包括熱料倉(7)，以及與熱料倉(7)出料端連接的計量倉(8)。

9.如權利要求1所述的一種高效的瀝青混合料全再生系統，其特征在于：所述尾氣處理單元包括依次進行串聯的旋風除塵器(13)與布袋除塵器(14)，所述旋風除塵器(13)的進氣口通過排氣管組(12)與第二氣口(401)連接，所述布袋除塵器(14)的排氣口與排氣筒(15)連通，所述排氣筒(15)中配合安裝有引風機(16)，所述引風機(16)提供負壓驅動所述低溫尾氣經排氣筒(15)排出。

10.如權利要求1所述的一種高效的瀝青混合料全再生系統，其特征在于：所述進料單元(11)包括改性劑計量添加設備(1101)和瀝青計量添加設備(1102)，所述改性劑計量添加設備(1101)用于對再生劑進行計量進料，所述瀝青計量添加設備(1102)用于對瀝青進行計量進料。

技術總結
本技術涉及一種高效的瀝青混合料全再生系統，包括再生烘干筒，再生烘干筒的入料端與進料箱的進氣口連通，再生烘干筒的出料端連接出料箱的入料端，再生烘干筒的入料端還通過輸送單元與配料單元的出料端銜接；出料箱的出料端與計量出料單元的入料端連接，計量出料單元的出料端與攪拌設備的入料端連接，攪拌設備的入料端還與進料單元的出料端連接；出料箱上設置有第一氣口，第一氣口通過燃燒室與燃燒器連接；進料箱上設置有第二氣口，第二氣口與尾氣處理單元連接。能夠避免烘干過程中物料與火焰直接接觸，從而防止瀝青老化；同時，其換熱效率高，尾氣溫度低，方便處理，節省生產資源。

技術研發人員：周智勇
受保護的技術使用者：無錫雪桃集團有限公司
技術研發日：20240621
技術公布日：2025/4/28
