本技術屬于卷簾機構，尤其涉及一種卷簾輥機構及智能卷簾機構。

背景技術：

1、現有的智能卷簾機構的卷簾輥機構只有幾個固定的尺寸，由于不同用戶家里的窗戶尺寸不同，很難找到尺寸與窗戶尺寸完全匹配的卷簾輥機構，導致用戶需要去找廠家定制對應尺寸的卷簾輥機構，不僅定制費用較高，且用戶體驗感較差。

技術實現思路

1、本實用新型的目的在于提供一種卷簾輥機構，旨在解決現有技術中存在的技術問題之一。

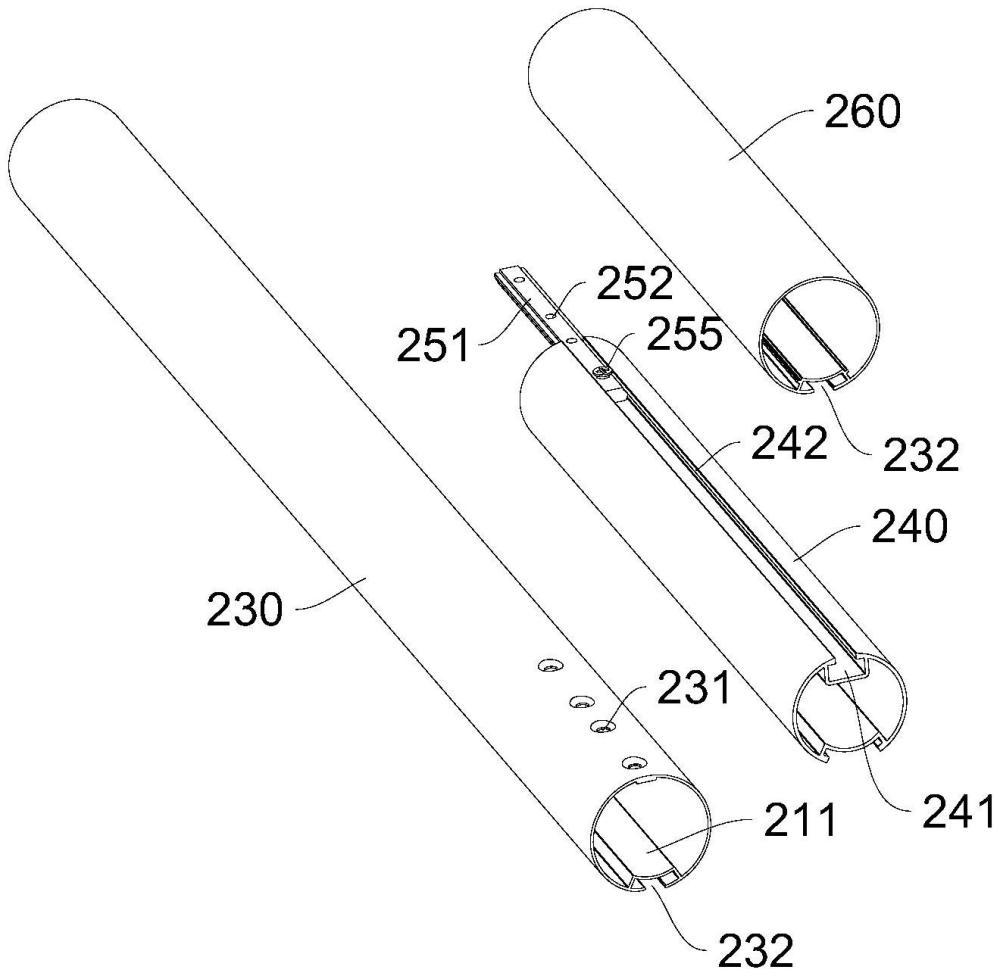

2、為實現上述目的，本實用新型實施例提供的一種卷簾輥機構，包括收卷輥和繞設于所述收卷輥外的卷簾；所述收卷輥包括：

3、第一輥體；

4、第二輥體，其一端活動連接于所述第一輥體內并可相對所述第一輥體進行伸縮；以及

5、第一調節機構，用于鎖緊或松開所述第一輥體和所述第二輥體，并在松開時可使所述第二輥體從所述第一輥體中伸出或縮回用以調整所述收卷輥的軸向長度。

6、可選地，所述第一輥體和所述第二輥體沿所述收卷輥徑向方向設有第一接觸間隙，所述第一調節機構用于調節所述第一接觸間隙，從而鎖緊或松開所述第一輥體和所述第二輥體。

7、可選地，所述第一調節機構包括第一夾緊件和第一調節件；所述第一夾緊件抵接所述第二輥體，所述第一調節件的一端與所述第一夾緊件連接，所述第一調節件用于驅使所述第一夾緊件活動以縮小或增大所述第一接觸間隙。

8、可選地，所述第二輥體沿其軸向設有第一容納槽，所述第一夾緊件容置于所述第一容納槽中；所述第一容納槽的一側槽壁開設有用于供所述第一調節件穿過的第一開口，且所述第一開口的寬度小于所述第一夾緊件的最大寬度。

9、可選地，所述第一夾緊件設有至少一第一螺紋孔，所述第一調節件為第一螺釘，所述第一輥體的外壁設有至少一第一插孔，所述第一螺釘的螺桿依次穿過所述第一插孔和所述第一開口并與所述第一螺紋孔螺接，所述第一螺釘的螺帽位于所述第一插孔外；當擰動所述第一螺釘，所述第一螺釘驅使所述第一夾緊件活動以調節所述第一夾緊件與所述第一螺釘的螺帽之間的間距，從而縮小或增大所述第一輥體與所述第二輥體之間的第一接觸間隙。

10、可選地，所述第一輥體的外壁沿其軸向設有多個所述第一插孔，所述第一夾緊件沿其長度方向設有多個所述第一螺紋孔，多個所述第一螺紋孔分別與多個所述第一插孔一一對應設置；所述第一螺釘設有多個，多個所述第一螺釘的螺桿分別依次穿過多個所述第一插孔和所述第一開口并分別與多個所述第一螺紋孔螺接。

11、可選地，所述第一調節機構包括第一調節件，所述第一調節件的一端穿過所述第一輥體并用于抵緊或松開所述第二輥體的外壁，在所述第一調節件松開所述第二輥體時，可使所述第二輥體從所述第一輥體中伸出或縮回用以調整所述收卷輥的軸向長度。

12、可選地，所述收卷輥還包括第三輥體；所述第三輥體套設于所述第二輥體外并使所述第一輥體和所述第三輥體的端部靠近并拼接，且所述第三輥體和所述第一輥體相互拼接的一端的周緣平齊；所述第三輥體的硬度小于所述第二輥體的硬度，使所述第三輥體的軸向長度可被裁切，或者所述第三輥體包括均可拆卸套設于所述第二輥體外的多個輥段，使所述第三輥體可被取出至少一個輥段以縮短第三輥體的軸向長度；所述第一輥體和所述第三輥體的外壁設有連接槽，所述連接槽用于所述卷簾的一端固定安裝于其內。

13、本實用新型實施例還提供了一種智能卷簾機構，包括輥罩、驅動機構和上述的卷簾輥機構；所述驅動機構設于所述輥罩的一端，所述驅動機構與所述收卷輥連接用于驅動所述收卷輥和所述卷簾轉動，以使所述卷簾展開或收起。

14、可選地，所述輥罩包括：

15、第一罩殼；

16、第二罩殼，其一端活動連接于所述第一罩殼內并可相對所述第一罩殼進行伸縮；以及

17、第二調節機構，用于鎖緊或松開所述第一罩殼和所述第二罩殼，并在松開時可使所述第二罩殼從所述第一罩殼中伸出或縮回用以調整所述輥罩的軸向長度。

18、可選地，所述第二調節機構包括第二夾緊件和第二調節件；所述第二夾緊件抵接所述第二罩殼，所述第二調節件的一端與所述第二夾緊件連接，所述第二調節件用于驅使所述第二夾緊件活動以縮小或增大所述第一罩殼與所述第二罩殼之間延高度方向的第二接觸間隙，從而鎖緊或松開所述第一罩殼和所述第二罩殼，以方便所述第二罩殼從所述第一罩殼中伸出或縮回。

19、可選地，所述輥罩的兩端設有第一罩端蓋和第二罩端蓋，所述第一罩端蓋凸設有安裝部，所述驅動機構的一端固定安裝于所述安裝部；所述第一輥體和所述第二輥體為空心輥，所述第一輥體遠離所述第二輥體的一端套設于所述驅動機構外，所述第二輥體遠離所述第一輥體的一端轉動連接于所述第二罩端蓋，所述驅動機構的驅動軸與所述第一輥體的內壁連接用于驅動所述收卷輥和所述卷簾轉動。

20、可選地，所述第二罩端蓋可拆卸地固定安裝于所述輥罩的另一端，當需要裁切所述卷簾和/或所述收卷輥時，將所述第二罩端蓋從所述輥罩的另一端取下，在所述輥罩的另一端可拆卸地固定安裝有裁切裝置，所述裁切裝置用于裁切所述卷簾和/或所述收卷輥。

21、與現有技術相比，本實用新型實施例提供的卷簾輥機構中的上述一個或多個技術方案至少具有如下技術效果之一：

22、使用時，先通過第一調節機構松開第一輥體和第二輥體，此時第二輥體可相對第一輥體進行伸縮，從而調節收卷輥的軸向長度，在收卷輥的軸向長度調節至合適尺寸后，通過第一調節機構鎖緊第一輥體和第二輥體，此時第二輥體不能相對第一輥體進行伸縮；然后根據收卷輥的長度對卷簾延收卷輥軸向的長度進行裁切，以使收卷輥和卷簾的尺寸能適配各種用戶家庭的窗戶的尺寸，其操作簡單，可滿足用戶使用需求。

技術特征：

1.一種卷簾輥機構，包括收卷輥和繞設于所述收卷輥外的卷簾；其特征在于：所述收卷輥包括：

2.根據權利要求1所述的卷簾輥機構，其特征在于，所述第一輥體和所述第二輥體沿所述收卷輥徑向方向設有第一接觸間隙，所述第一調節機構用于調節所述第一接觸間隙，從而鎖緊或松開所述第一輥體和所述第二輥體。

3.根據權利要求2所述的卷簾輥機構，其特征在于：所述第一調節機構包括第一夾緊件和第一調節件；所述第一夾緊件抵接所述第二輥體，所述第一調節件的一端與所述第一夾緊件連接，所述第一調節件用于驅使所述第一夾緊件活動以縮小或增大所述第一接觸間隙。

4.根據權利要求3所述的卷簾輥機構，其特征在于：所述第二輥體沿其軸向設有第一容納槽，所述第一夾緊件容置于所述第一容納槽中；所述第一容納槽的一側槽壁開設有用于供所述第一調節件穿過的第一開口，且所述第一開口的寬度小于所述第一夾緊件的最大寬度。

5.根據權利要求4所述的卷簾輥機構，其特征在于：所述第一夾緊件設有至少一第一螺紋孔，所述第一調節件為第一螺釘，所述第一輥體的外壁設有至少一第一插孔，所述第一螺釘的螺桿依次穿過所述第一插孔和所述第一開口并與所述第一螺紋孔螺接，所述第一螺釘的螺帽位于所述第一插孔外；當擰動所述第一螺釘，所述第一螺釘驅使所述第一夾緊件活動以調節所述第一夾緊件與所述第一螺釘的螺帽之間的間距，從而縮小或增大所述第一輥體與所述第二輥體之間的第一接觸間隙。

6.根據權利要求5所述的卷簾輥機構，其特征在于：所述第一輥體的外壁沿其軸向設有多個所述第一插孔，所述第一夾緊件沿其長度方向設有多個所述第一螺紋孔，多個所述第一螺紋孔分別與多個所述第一插孔一一對應設置；所述第一螺釘設有多個，多個所述第一螺釘的螺桿分別依次穿過多個所述第一插孔和所述第一開口并分別與多個所述第一螺紋孔螺接。

7.根據權利要求1所述的卷簾輥機構，其特征在于：所述第一調節機構包括第一調節件，所述第一調節件的一端穿過所述第一輥體并用于抵緊或松開所述第二輥體的外壁，在所述第一調節件松開所述第二輥體時，可使所述第二輥體從所述第一輥體中伸出或縮回用以調整所述收卷輥的軸向長度。

8.根據權利要求1-7任意一項所述的卷簾輥機構，其特征在于：所述收卷輥還包括第三輥體；所述第三輥體套設于所述第二輥體外并使所述第一輥體和所述第三輥體的端部靠近并拼接，且所述第三輥體和所述第一輥體相互拼接的一端的周緣平齊；所述第三輥體的硬度小于所述第二輥體的硬度，使所述第三輥體的軸向長度可被裁切，或者所述第三輥體包括均可拆卸套設于所述第二輥體外的多個輥段，使所述第三輥體可被取出至少一個輥段以縮短第三輥體的軸向長度；所述第一輥體和所述第三輥體的外壁設有連接槽，所述連接槽用于所述卷簾的一端固定安裝于其內。

9.一種智能卷簾機構，其特征在于：包括輥罩、驅動機構和權利要求1-8任意一項所述的卷簾輥機構；所述驅動機構設于所述輥罩的一端，所述驅動機構與所述收卷輥連接用于驅動所述收卷輥和所述卷簾轉動，以使所述卷簾展開或收起。

10.根據權利要求9所述的智能卷簾機構，其特征在于：所述輥罩包括：

11.根據權利要求10所述的智能卷簾機構，其特征在于：所述第二調節機構包括第二夾緊件和第二調節件；所述第二夾緊件抵接所述第二罩殼，所述第二調節件的一端與所述第二夾緊件連接，所述第二調節件用于驅使所述第二夾緊件活動以縮小或增大所述第一罩殼與所述第二罩殼之間延高度方向的第二接觸間隙，從而鎖緊或松開所述第一罩殼和所述第二罩殼，以方便所述第二罩殼從所述第一罩殼中伸出或縮回。

12.根據權利要求9所述的智能卷簾機構，其特征在于：所述輥罩的兩端設有第一罩端蓋和第二罩端蓋，所述第一罩端蓋凸設有安裝部，所述驅動機構的一端固定安裝于所述安裝部；所述第一輥體和所述第二輥體為空心輥，所述第一輥體遠離所述第二輥體的一端套設于所述驅動機構外，所述第二輥體遠離所述第一輥體的一端轉動連接于所述第二罩端蓋，所述驅動機構的驅動軸與所述第一輥體的內壁連接用于驅動所述收卷輥和所述卷簾轉動。

13.根據權利要求12所述的智能卷簾機構，其特征在于：所述第二罩端蓋可拆卸地固定安裝于所述輥罩的另一端，當需要裁切所述卷簾和/或所述收卷輥時，將所述第二罩端蓋從所述輥罩的另一端取下，在所述輥罩的另一端可拆卸地固定安裝有裁切裝置，所述裁切裝置用于裁切所述卷簾和/或所述收卷輥。

技術總結
本技術屬于卷簾機構技術領域，尤其涉及一種卷簾輥機構及智能卷簾機構，包括收卷輥和繞設于收卷輥外的卷簾；收卷輥包括：第一輥體；第二輥體，其一端活動連接于第一輥體內并可相對第一輥體進行伸縮；及第一調節機構，用于鎖緊或松開第一輥體和第二輥體，并在松開時可使第二輥體從第一輥體中伸出或縮回用以調整收卷輥的軸向長度；使用時，先通過第一調節機構松開第一輥體和第二輥體，此時第二輥體可相對第一輥體進行伸縮，從而調節收卷輥的軸向長度，收卷輥的軸向長度調節至合適尺寸后，然后根據收卷輥的長度對卷簾延收卷輥軸向的長度進行裁切，使收卷輥和卷簾的尺寸能適配各種用戶家庭的窗戶的尺寸，可滿足用戶使用需求。

技術研發人員：王旭晟,張浩波,侯偉
受保護的技術使用者：臥安科技（深圳）有限公司
技術研發日：20240621
技術公布日：2025/4/28
