本技術涉及餐盤回收架，尤其涉及可移動多層餐盤回收架。

背景技術：

1、在大型企業職工食堂、院校食堂或快餐店中，經常采用餐盤作為盛裝飯菜的工具，當用餐者用餐完畢后，需要使用餐盤回收架將餐盤送至回收處統一處理。

2、現有的多層餐盤回收架一般會設置多個放置板，放置板上開設有供餐盤放置的放置槽，而為了讓放置槽的內部可以多放幾個餐盤，所以放置槽會具有一定的深度，這時導致當需要將餐盤放入放置槽內或從放置槽內取出時，需要將餐盤抬高一定的高度，使得餐盤的取放過程較費力。

技術實現思路

1、本實用新型的目的是為了解決上述背景中的技術問題，而提出的可移動多層餐盤回收架。

2、為了實現上述目的，本實用新型采用了如下技術方案：可移動多層餐盤回收架，包括兩個第一架板和兩個第二架板，兩個所述第一架板和兩個所述第二架板的側面均固定安裝有多個支撐桿，多個所述支撐桿之間固定安裝有多個放置盤，兩個所述第一架板和兩個所述第二架板的底部表面均固定安裝有滑輪，所述放置盤的一側表面設有輔助裝置，所述輔助裝置包括兩個固定板，兩個所述固定板固定安裝在放置盤的一側表面，兩個所述固定板之間轉動連接有轉軸，所述轉軸的外壁表面固定安裝有擋板。轉軸的設置起到了讓擋板可以轉動的效果。

3、優選的，所述放置盤的一側表面固定安裝有u型板，所述u型板的兩端內壁之間轉動連接有螺紋桿，所述螺紋桿的一端端口固定安裝有手輪。手輪的設置起到了帶動螺紋桿轉動的效果。

4、優選的，所述u型板的內壁表面開設有豎槽，所述螺紋桿的表面螺紋連接有活動板，所述活動板的底部表面固定安裝有限位桿，所述轉軸的外壁表面環形開設有多個限位孔。限位桿和限位孔的設置起到了限制轉軸轉動的效果。

5、優選的，其中一個所述第二架板的表面設有限位裝置，所述限位裝置包括第一限位槽，所述第一限位槽開設在第二架板的表面，其中一個所述第一架板的表面開設有第二限位槽，所述第一限位槽和第二限位槽之間滑動插設有垃圾收集箱。第一限位槽和第二限位槽的設置起到了支撐垃圾收集箱的效果。

6、優選的，所述垃圾收集箱的側面開設有條形槽，所述條形槽的內部滑動連接有移動板，所述移動板的表面固定安裝有定位桿，所述第一限位槽的內壁表面開設有定位孔。定位桿和定位孔的設置起到了將垃圾收集箱限位在第一限位槽和第二限位槽內部的效果。

7、優選的，所述垃圾收集箱的側面固定安裝有支撐板，所述支撐板和移動板之間固定安裝有彈簧。彈簧的設置起到了限制移動板在條形槽內部位置的效果。

8、與現有技術相比，本實用新型的優點和積極效果在于：

9、1、本實用新型中，通過設置輔助裝置，當需要使用該裝置時，首先轉動手輪，手輪轉動帶動螺紋桿轉動，螺紋桿轉動帶動活動板在豎槽的內部移動，活動板在豎槽的內部移動帶動限位桿移動，限位桿移動使其自身從限位孔的內部移出，限位桿和限位孔分離使的轉軸失去限位，這時即可轉動擋板，當擋板轉動的位置低于放置板的內部底面時，再次反轉手輪，使的限位桿重新插進相應的限位孔內部，以此來重新限制轉軸轉動，此時在回收餐盤時，餐盤內部殘留的食物可以倒入垃圾收集箱的內部，倒入完畢后，可以將餐盤在放置盤的內部底面滑動，使餐盤的取放過程較為省力；通過上述結構的配合，達到了讓餐盤在回收過程中較為省力，提高了裝置的實用性。

10、2、本實用新型中，通過設置限位裝置，當需要對清理垃圾收集箱內部的食物時，首先滑動移動板，使的移動板在條形槽的內部移動，移動板在條形槽的內部移動會擠壓彈簧，使的彈簧受力壓縮，同時移動板在條形槽的內部移動帶動定位桿移動，定位桿移動使其自身從定位孔的內部移出，定位桿和定位孔分離使的垃圾收集箱在第一限位槽和第二限位槽的內部失去限位，這時即可將垃圾收集箱從第一限位槽和第二限位槽的內部移出，然后將垃圾收集箱內部的食物進行傾倒，傾倒完畢后再對其進行清理，通過上述結構的配合，達到了對垃圾收集箱進行拆卸的目的，從而方便后期對垃圾收集箱進行傾倒清理。

技術特征：

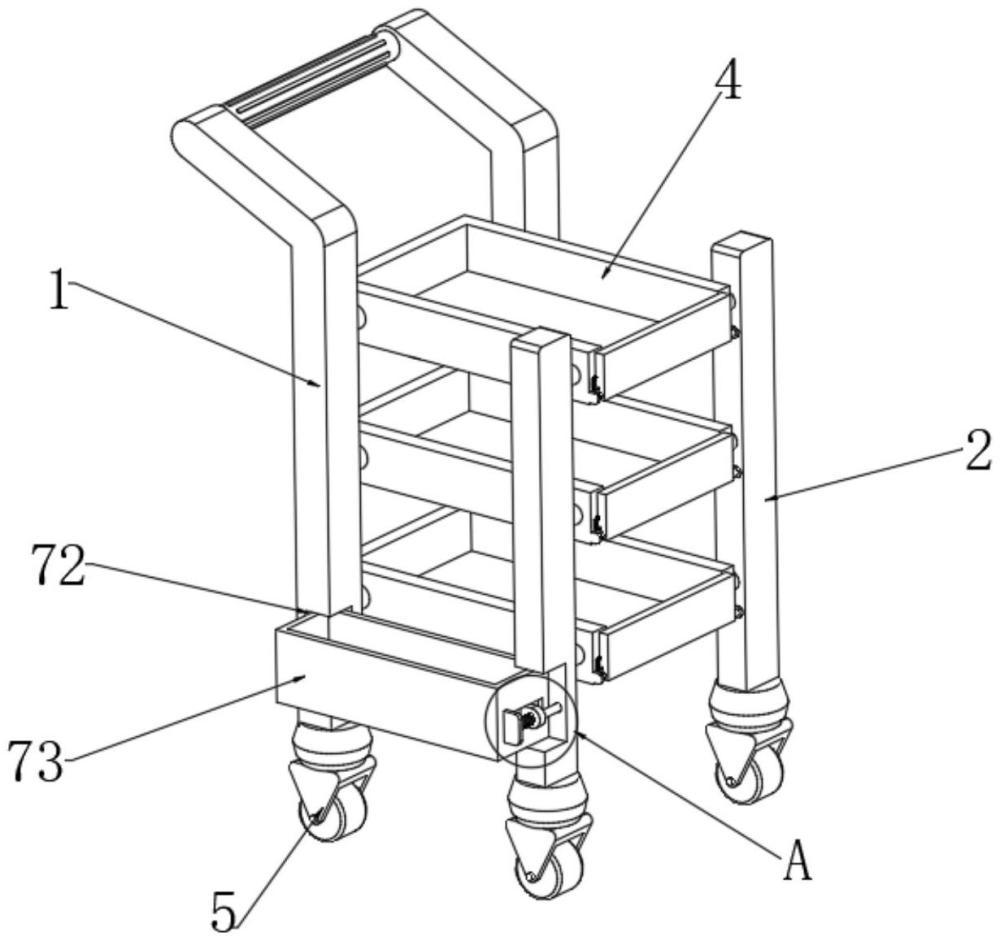

1.可移動多層餐盤回收架，包括兩個第一架板(1)和兩個第二架板(2)，兩個所述第一架板(1)和兩個所述第二架板(2)的側面均固定安裝有多個支撐桿(3)，多個所述支撐桿(3)之間固定安裝有多個放置盤(4)，兩個所述第一架板(1)和兩個所述第二架板(2)的底部表面均固定安裝有滑輪(5)，其特征在于：所述放置盤(4)的一側表面設有輔助裝置(6)，所述輔助裝置(6)包括兩個固定板(601)，兩個所述固定板(601)固定安裝在放置盤(4)的一側表面，兩個所述固定板(601)之間轉動連接有轉軸(602)，所述轉軸(602)的外壁表面固定安裝有擋板(603)。

2.根據權利要求1所述的可移動多層餐盤回收架，其特征在于：所述放置盤(4)的一側表面固定安裝有u型板(604)，所述u型板(604)的兩端內壁之間轉動連接有螺紋桿(605)，所述螺紋桿(605)的一端端口固定安裝有手輪(606)。

3.根據權利要求2所述的可移動多層餐盤回收架，其特征在于：所述u型板(604)的內壁表面開設有豎槽(607)，所述螺紋桿(605)的表面螺紋連接有活動板(608)，所述活動板(608)的底部表面固定安裝有限位桿(609)，所述轉軸(602)的外壁表面環形開設有多個限位孔(610)。

4.根據權利要求1所述的可移動多層餐盤回收架，其特征在于：其中一個所述第二架板(2)的表面設有限位裝置(7)，所述限位裝置(7)包括第一限位槽(71)，所述第一限位槽(71)開設在第二架板(2)的表面，其中一個所述第一架板(1)的表面開設有第二限位槽(72)，所述第一限位槽(71)和第二限位槽(72)之間滑動插設有垃圾收集箱(73)。

5.根據權利要求4所述的可移動多層餐盤回收架，其特征在于：所述垃圾收集箱(73)的側面開設有條形槽(74)，所述條形槽(74)的內部滑動連接有移動板(75)，所述移動板(75)的表面固定安裝有定位桿(76)，所述第一限位槽(71)的內壁表面開設有定位孔(77)。

6.根據權利要求4所述的可移動多層餐盤回收架，其特征在于：所述垃圾收集箱(73)的側面固定安裝有支撐板(78)，所述支撐板(78)和移動板(75)之間固定安裝有彈簧(79)。

技術總結
本技術涉及餐盤回收架技術領域，具體為可移動多層餐盤回收架，輔助裝置包括兩個固定板，兩個固定板固定安裝在放置盤的一側表面，兩個固定板之間轉動連接有轉軸，轉軸的外壁表面固定安裝有擋板，U型板的內壁表面開設有豎槽，螺紋桿的表面螺紋連接有活動板，活動板的底部表面固定安裝有限位桿，轉軸的外壁表面環形開設有多個限位孔。本技術，解決現有的多層餐盤回收架一般會設置多個放置板，放置板上開設有供餐盤放置的放置槽，而為了讓放置槽的內部可以多放幾個餐盤，所以放置槽會具有一定的深度，這時導致當需要將餐盤放入放置槽內或從放置槽內取出時，需要將餐盤抬高一定的高度，使得餐盤的取放過程較費力的問題。

技術研發人員：李云飛,胡成奎,楊如飛
受保護的技術使用者：合肥跨越廚房設備有限公司
技術研發日：20240627
技術公布日：2025/4/28
