本技術涉及防火窗領域，尤其涉及一種鋼制防火窗的防爆結構。

背景技術：

1、防火窗是指用鋼窗框、鋼窗扇、防火玻璃組成的，能起隔離和阻止火勢蔓延的窗。甲級防火窗耐火極限不低于1.5個小時，也就是至少能夠阻擋火勢蔓延1.5個小時，而乙級的不低于1個小時，丙級的不低于0.5個小時。窗框框架采用具有一定強度使其足以保障構件完整性和穩定性的鋼框架或木框架。鋼框架與壓條可選用鍍鋅鋼板或不銹鋼板。

2、經檢索，公告號cn218439065u的一種鋼制防爆防火窗，包括主體，包括支架，所述支架兩內側壁均設置有窗框，所述窗框內側壁之間設置有防火玻璃，所述窗框側壁且位于底部邊角位置設置有固定機構，所述支架內側壁之間且位于窗框一側位置設置有密封機構，所述固定機構包括橫板，所述橫板側壁且靠近兩側位置均開設有滑動槽，所述滑動槽內側壁之間滑動設置有t型推板；該鋼制防爆防火窗使得用戶可以在火災發生時，快速將窗框閉合在支架之間，其中防火玻璃具有很好的防火防爆功能，可以阻止火勢蔓延，可以使密封條緊密貼合在窗框側壁位置對窗框和支架之間的空隙進行遮擋，避免煙氣經過窗框和支架之間的空隙蔓延至房間內部；

3、基于上述專利，通過鉸鏈將兩組窗框閉合在支架內側壁之間位置，在此過程中，插板底部斜槽與支架側壁相接觸之后會被擠壓至調節槽內部，當橫板隨著窗框移動至插槽上方位置，彈簧對滑板施加推力，此時插板通過滑板沿著滑桿向下移動直至其底部插設至插槽內部，插板配合插槽可以對橫板定位，進而可以對窗框定位，使得用戶可以火災發生時，快速將窗框閉合在支架之間，其中防火玻璃具有很好的防火防爆功能，可以阻止火勢蔓延，但是該種窗戶在安裝時比較繁瑣，容易產生別的安全隱患；對此，針對該技術問題，本申請而提出一種鋼制防火窗的防爆結構。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種鋼制防火窗的防爆結構，通過榫卯組件將頂板、側板和底板固定住，從而固定頂板、側板和底板中卡合的玻璃板，從而使整個窗戶便于拆卸和安裝。

2、為實現上述目的，本實用新型提供了如下技術方案：

3、一種鋼制防火窗的防爆結構，包括兩個側板，兩個側板頂端設置有頂板，兩個側板底端設置有底板，頂板、底板和側板之間均通過榫卯組件相連，側板、頂板以及底板內部均設置有多個凹槽，頂板和底板相近一側設置有多個玻璃板，玻璃板外壁四周均設置在凹槽內壁，多個玻璃板之間設置有填充組件。

4、進一步地，榫卯組件包括位于側板兩端的兩個工字榫，側板兩端均開設有槽一，頂板的兩端和底板的兩端均開設有槽二，工字榫一端過盈配合在槽一的內部，工字榫另一端過盈配合在槽二的內部，頂板和底板兩端均設置有榫釘。

5、進一步地，頂端榫釘從上至下依次貫穿頂板、工字榫和側板，底端榫釘從下至上依次貫穿底板、工字榫和側板。

6、進一步地，填充組件包括位于中端玻璃板前側的保溫層和中端玻璃板后側的防火層，保溫層和防火層均位于前后兩塊玻璃板相近一側。

7、進一步地，玻璃板內外兩側外壁均設置有防火薄膜。

8、進一步地，玻璃板兩側外壁四周均設置有密封圈。

9、進一步地，側板兩端均設置有泄爆螺栓。

10、進一步地，頂板兩端均固定連接有固定桿，固定桿安裝有防火簾，防火簾一端固定連接有重力塊，防火簾另一端固定連接有可熔繩，可熔繩一端纏繞在轉手的外壁中部。

11、本實用新型具有如下有益效果：

12、1、本實用新型中，通過榫卯組件將頂板、側板和底板固定住，從而固定頂板、側板和底板中卡合的玻璃板，方便了該窗戶的拆卸和安裝，通過側板兩端的泄爆螺栓，可以將爆炸時產生的沖擊力泄出一部分，減小沖擊力對窗戶的破壞。

13、2、本實用新型中，通過保溫層和密封圈之間的配合提高了整個窗戶的保溫能力，從而使整個房間的保溫效果提高，防火薄膜的耐高溫特性以及內部的防火層可以使玻璃板更加的耐受高溫，使玻璃板不容易因為高溫而被破壞。

技術特征：

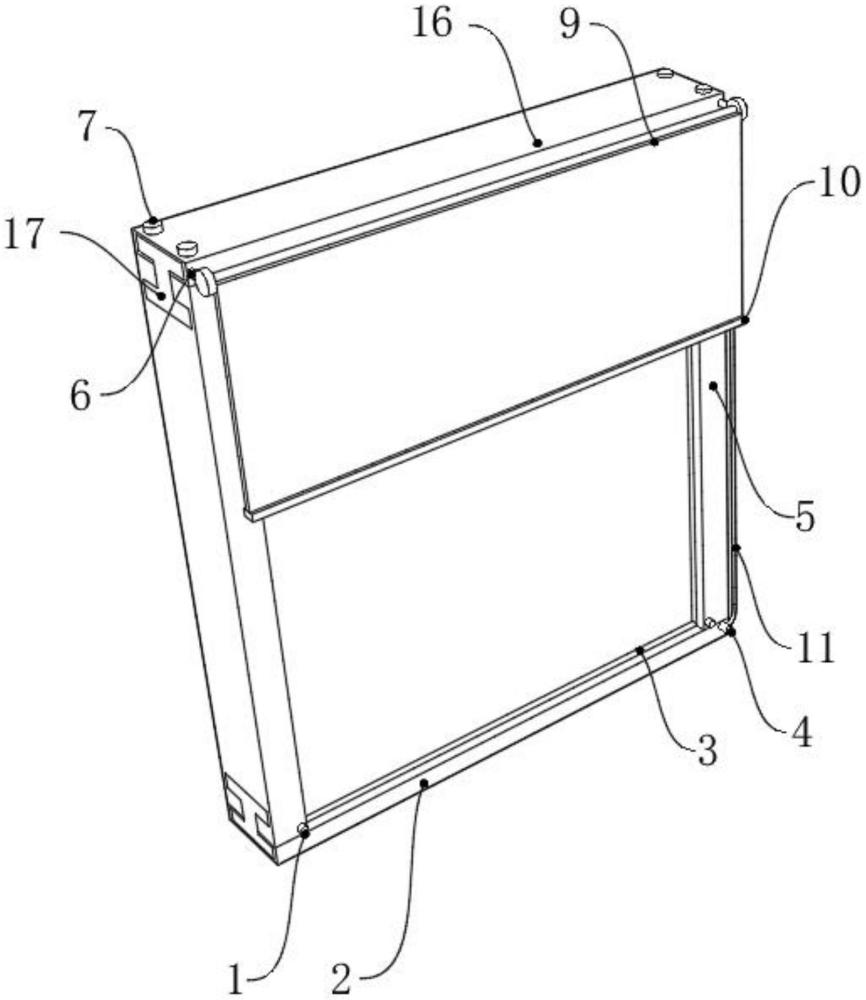

1.一種鋼制防火窗的防爆結構，包括兩個側板(5)，其特征在于：兩個所述側板(5)頂端設置有頂板(16)，兩個所述側板(5)底端設置有底板(2)，所述頂板(16)、底板(2)和所述側板(5)之間均通過榫卯組件相連，所述側板(5)、頂板(16)以及底板(2)內部均設置有多個凹槽(15)，所述頂板(16)和所述底板(2)相近一側設置有多個玻璃板(8)，所述玻璃板(8)外壁四周均設置在凹槽(15)內壁，多個所述玻璃板(8)之間設置有填充組件。

2.根據權利要求1所述的一種鋼制防火窗的防爆結構，其特征在于：所述榫卯組件包括位于側板(5)兩端的兩個工字榫(17)，所述側板(5)兩端均開設有槽一，所述頂板(16)的兩端和所述底板(2)的兩端均開設有槽二，所述工字榫(17)一端過盈配合在槽一的內部，所述工字榫(17)另一端過盈配合在槽二的內部，所述頂板(16)和底板(2)兩端均設置有榫釘(7)。

3.根據權利要求2所述的一種鋼制防火窗的防爆結構，其特征在于：頂端所述榫釘(7)從上至下依次貫穿頂板(16)、工字榫(17)和側板(5)，底端所述榫釘(7)從下至上依次貫穿底板(2)、工字榫(17)和側板(5)。

4.根據權利要求1所述的一種鋼制防火窗的防爆結構，其特征在于：所述填充組件包括位于中端所述玻璃板(8)前側的保溫層(12)和中端所述玻璃板(8)后側的防火層(13)，所述保溫層(12)和防火層(13)均位于前后兩塊玻璃板(8)相近一側。

5.根據權利要求1所述的一種鋼制防火窗的防爆結構，其特征在于：所述玻璃板(8)內外兩側外壁均設置有防火薄膜(14)。

6.根據權利要求1所述的一種鋼制防火窗的防爆結構，其特征在于：所述玻璃板(8)兩側外壁四周均設置有密封圈(3)。

7.根據權利要求1所述的一種鋼制防火窗的防爆結構，其特征在于：所述側板(5)兩端均設置有泄爆螺栓(1)。

8.根據權利要求1所述的一種鋼制防火窗的防爆結構，其特征在于：所述頂板(16)兩端均固定連接有固定桿(6)，所述固定桿(6)安裝有防火簾(9)，所述防火簾(9)一端固定連接有重力塊(10)，所述防火簾(9)另一端固定連接有可熔繩(11)，可熔繩(11)一端纏繞在轉手(4)的外壁中部。

技術總結
本技術涉及防火窗領域，公開了一種鋼制防火窗的防爆結構，包括兩個側板，兩個側板頂端設置有頂板，兩個側板底端設置有底板，頂板、底板和側板之間均通過榫卯組件相連，側板、頂板以及底板內部均設置有多個凹槽，頂板和底板相近一側設置有多個玻璃板，玻璃板外壁四周均設置在凹槽內壁，多個玻璃板之間設置有填充組件，通過榫卯組件將側板、頂板和底板固定住，通過保溫層和密封圈之間的配合提高了整個窗戶的保溫能力，防火薄膜的耐高溫特性以及內部的防火層可以使玻璃板更加的耐受高溫，使玻璃板不容易因為高溫而被破壞，該窗戶結構簡單，便于拆卸與安裝，可以提高窗戶的拆卸與安裝效率。

技術研發人員：劉旺,夏麗娟,張紅
受保護的技術使用者：天津華鵬星科金屬制品有限公司
技術研發日：20240710
技術公布日：2025/4/28
