本技術涉及沙發，具體涉及到一種雙層沙發床。

背景技術：

1、沙發床具有沙發與床的兩種結構以及功能，可以進行轉換，通常為沙發形態，在家里有客人，床位不夠時，將沙發轉換為床結構用于睡覺休息。而一般沙發的長度足夠躺下一人休息，而有兩人時，則需要將沙發改變為床。

2、現有技術中，專利號為“cn105996555b”的“一種折疊沙發床”的實用新型專利中記載了：包括內部設有放置槽的沙發座和可以折疊在沙發座內的折疊床，沙發座上鉸接有可以蓋住沙發座的坐墊，折疊床一端的兩側邊分別通過兩根鉸接桿與沙發座內部連接，兩根鉸接桿的兩端分別與沙發座和折疊床鉸接從而形成一個四邊形結構，所述坐墊包括與沙發座一側鉸接翻轉90度豎直后底部抵頂在沙發座上從而得到固定的第一翻板和與第一翻板另外一端鉸接翻轉后其自由端抵頂在附近折疊床一端的第二翻板。該折疊沙發床在展開后相對與鉸接桿鉸接的一端會有一個很好的固定，人躺在折疊床上睡覺的時候，折疊床不易出現自動折疊的現象，使人躺在折疊床上睡覺的時候更為安全。

3、但是上述的專利，在將沙發展開為床時，會增加占地面積，因此在小空間內將沙發轉換為床非常不便。

技術實現思路

1、為了解決上述現有技術中的不足之處，本實用新型提出一種雙層沙發床。

2、為了實現上述技術效果，本實用新型采用如下方案：

3、一種雙層沙發床，包括沙發基座，所述沙發基座的下端呈矩形分布四個支腳，所述沙發基座的上方分離設有沙發體，所述沙發體包括坐墊，所述坐墊的左右兩側以及后端分別固定設有扶手以及靠背，所述沙發基座的四個轉角處均設有一個與沙發體連接的升降機構，所述升降機構包括第一液壓缸與第二液壓缸，所述第一液壓缸安裝于沙發基座上，所述第一液壓缸的輸出軸朝上伸出并設有安裝架，所述第二液壓缸安裝于安裝架上，所述第二液壓缸的輸出軸朝上伸出并與沙發體固定連接。

4、優選的技術方案，所述沙發基座的上端朝下延伸設有下插孔，所述沙發體的下端朝上延伸設有伸入扶手內的上插孔，所述上插孔與下插孔位置對應，所述下插孔內匹配插入有支撐管，所述支撐管固定設于下插孔內，所述支撐管的上端匹配插入上插孔內滑動設置，所述支撐管的上下兩端貫通設置，所述第一液壓缸與第二液壓缸均設于支撐管內，所述第一液壓缸安裝于下插孔的底部，所述第二液壓缸的輸出軸伸出支撐管的上端與上插孔的上端固定連接。

5、優選的技術方案，所述支撐管內匹配設有滑動的伸縮管，所述伸縮管的上端朝上伸出支撐管并與上插孔的上端固定連接。

6、優選的技術方案，所述安裝架包括安裝板，所述第二液壓缸的底部安裝于安裝板的上端，所述第一液壓缸的輸出軸與安裝板的下端固定連接，所述第一液壓缸的前端固定設有固定板，所述固定板上具有供第一液壓缸的輸出軸穿過的中心孔，所述固定板上固定設有至少三條圍繞中心孔均勻分布的導向桿，所述導向桿豎直設置，所述安裝板上具有與導向桿配合的導向孔。

7、優選的技術方案，所述沙發基座與沙發體之間還設有保護結構，所述保護結構位于扶手的下方，所述保護結構包括第一連桿與第二連桿，所述沙發基座的上端設有用于隱藏第一連桿的第一條形槽，所述第一條形槽的長度方向沿著前后方向設置，所述第一連桿的兩端分別設為aⅰ端與bⅰ端，所述第一連桿的aⅰ端鉸接設于第一條形槽內，所述沙發體的下端設有用于隱藏第二連桿的第二條形槽，所述第二條形槽與第一條形槽對應，所述第二連桿的兩端分別設為aⅱ端與bⅱ端，所述第二連桿的aⅱ端鉸接設于第二條形槽內，所述第一連桿的bⅱ端鉸接于第二連桿的aⅰ端與bⅰ端之間，所述aⅰ端與aⅱ端位于同一垂線上，所述第二連桿上設有位于bⅰ端與aⅱ端之間的第二銷孔，所述第一連桿上設有與第二銷孔對應的第一銷孔，所述第二連桿與第一連桿轉動至位于同一垂線上時，第一銷孔與第二銷孔重疊并穿過有插銷。

8、與現有技術相比，有益效果為：

9、本實用新型結構簡單，使用方便，沙發基座與沙發體的四個拐角處均通過連接在一起的第一液壓缸與第二液壓缸連接，在需要供兩人睡覺休息時，第一液壓缸與第二液壓缸啟動將沙發體向上頂起遠離沙發基座，從而形成沙發體表面以及沙發基座表面兩個位置供兩人休息，通過本實用新型，將沙發變為供兩人休息的床時，不會占用地面面積，從而不會減小屋內的活動空間。

技術特征：

1.一種雙層沙發床，其特征在于，包括沙發基座(1)，所述沙發基座(1)的下端呈矩形分布四個支腳，所述沙發基座(1)的上方分離設有沙發體(2)，所述沙發體(2)包括坐墊(3)，所述坐墊(3)的左右兩側以及后端分別固定設有扶手(4)以及靠背(5)，所述沙發基座(1)的四個轉角處均設有一個與沙發體(2)連接的升降機構，所述升降機構包括第一液壓缸(10)與第二液壓缸(11)，所述第一液壓缸(10)安裝于沙發基座(1)上，所述第一液壓缸(10)的輸出軸朝上伸出并設有安裝架，所述第二液壓缸(11)安裝于安裝架上，所述第二液壓缸(11)的輸出軸朝上伸出并與沙發體(2)固定連接。

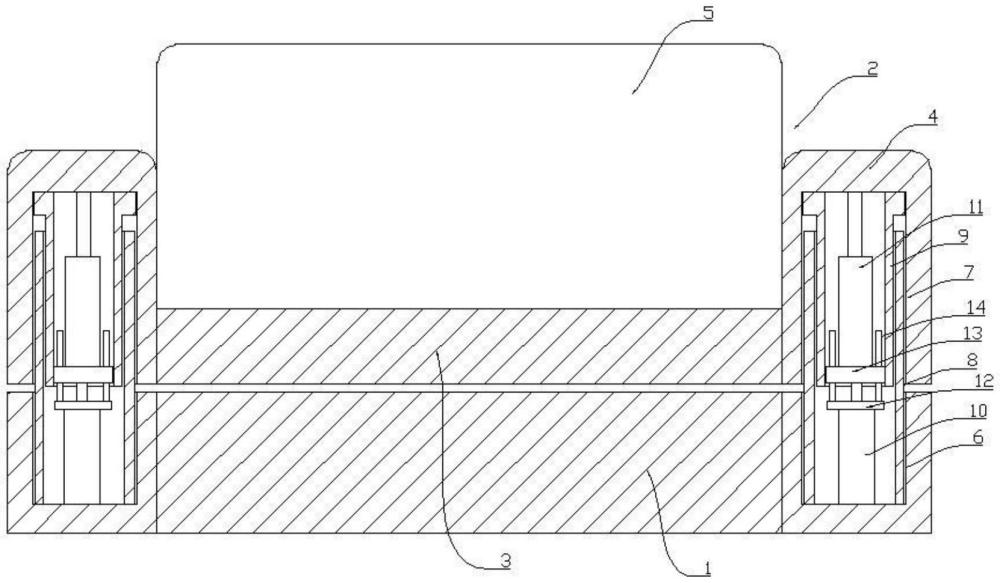

2.如權利要求1所述的雙層沙發床，其特征在于，所述沙發基座(1)的上端朝下延伸設有下插孔(6)，所述沙發體(2)的下端朝上延伸設有伸入扶手(4)內的上插孔(7)，所述上插孔(7)與下插孔(6)位置對應，所述下插孔(6)內匹配插入有支撐管(8)，所述支撐管(8)固定設于下插孔(6)內，所述支撐管(8)的上端匹配插入上插孔(7)內滑動設置，所述支撐管(8)的上下兩端貫通設置，所述第一液壓缸(10)與第二液壓缸(11)均設于支撐管(8)內，所述第一液壓缸(10)安裝于下插孔(6)的底部，所述第二液壓缸(11)的輸出軸伸出支撐管(8)的上端與上插孔(7)的上端固定連接。

3.如權利要求2所述的雙層沙發床，其特征在于，所述支撐管(8)內匹配設有滑動的伸縮管(9)，所述伸縮管(9)的上端朝上伸出支撐管(8)并與上插孔(7)的上端固定連接。

4.如權利要求1所述的雙層沙發床，其特征在于，所述安裝架包括安裝板(13)，所述第二液壓缸(11)的底部安裝于安裝板(13)的上端，所述第一液壓缸(10)的輸出軸與安裝板(13)的下端固定連接，所述第一液壓缸(10)的前端固定設有固定板(12)，所述固定板(12)上具有供第一液壓缸(10)的輸出軸穿過的中心孔，所述固定板(12)上固定設有至少三條圍繞中心孔均勻分布的導向桿(14)，所述導向桿(14)豎直設置，所述安裝板(13)上具有與導向桿(14)配合的導向孔。

5.如權利要求1所述的雙層沙發床，其特征在于，所述沙發基座(1)與沙發體(2)之間還設有保護結構，所述保護結構位于扶手(4)的下方，所述保護結構包括第一連桿(17)與第二連桿(18)，所述沙發基座(1)的上端設有用于隱藏第一連桿(17)的第一條形槽(15)，所述第一條形槽(15)的長度方向沿著前后方向設置，所述第一連桿(17)的兩端分別設為aⅰ端(21)與bⅰ端(22)，所述第一連桿(17)的aⅰ端(21)鉸接設于第一條形槽(15)內，所述沙發體(2)的下端設有用于隱藏第二連桿(18)的第二條形槽(16)，所述第二條形槽(16)與第一條形槽(15)對應，所述第二連桿(18)的兩端分別設為aⅱ端(23)與bⅱ端(24)，所述第二連桿(18)的aⅱ端(23)鉸接設于第二條形槽(16)內，所述第一連桿(17)的bⅱ端(24)鉸接于第二連桿(18)的aⅰ端(21)與bⅰ端(22)之間，所述aⅰ端(21)與aⅱ端(23)位于同一垂線上，所述第二連桿(18)上設有位于bⅰ端(22)與aⅱ端(23)之間的第二銷孔，所述第一連桿(17)上設有與第二銷孔對應的第一銷孔(19)，所述第二連桿(18)與第一連桿(17)轉動至位于同一垂線上時，第一銷孔(19)與第二銷孔重疊并穿過有插銷(20)。

技術總結
本技術公開了一種雙層沙發床，包括沙發基座，沙發基座的下端呈矩形分布四個支腳，沙發基座的上方分離設有沙發體，沙發體包括坐墊，坐墊的左右兩側以及后端分別固定設有扶手以及靠背，沙發基座的四個轉角處均設有一個與沙發體連接的升降機構，升降機構包括第一液壓缸與第二液壓缸，第一液壓缸安裝于沙發基座上，第一液壓缸的輸出軸朝上伸出并設有安裝架，第二液壓缸安裝于安裝架上，第二液壓缸的輸出軸朝上伸出并與沙發體固定連接，通過本技術，將沙發變為供兩人休息的床時，不會占用地面面積，從而不會減小屋內的活動空間。

技術研發人員：曹維龍,何攀
受保護的技術使用者：上海酬勤家俱有限公司
技術研發日：20240629
技術公布日：2025/4/28
