本技術涉及景觀花架，尤其涉及一種景觀花架。

背景技術：

1、景觀花架是用于放置花朵等觀賞植物的架子，通常包括底座、支撐桿與若干支撐板，通過底座對支撐桿進行支撐，通過支撐桿對支撐板進行固定，通過支撐板用于放置觀賞植物，便于美化環境。

2、公告號為cn220369123u的專利說明書公開了一種市政景觀花架，包括底座，所述底座的頂部固定連接有安裝桿，所述安裝桿的外壁轉動連接有轉動環，所述轉動環的內壁一側位置開有移動槽，所述移動槽的一端內壁開有螺紋孔，所述螺紋孔的內壁通過螺紋連接有螺紋桿，所述螺紋桿靠近安裝桿的一端轉動連接有限位板，所述限位板呈弧形，所述轉動環的外壁兩側位置均固定連接有安裝板，所述安裝板的頂部滑動設置有多個花盆本體。該實用新型其優點在于便于調節花盆的角度，從而便于改變花盆的造型。

3、然而在實施相關技術中發現上述一種市政景觀花架存在以下問題：該裝置傾角不方便調節，當裝置放置在傾斜地面時，裝置會發生傾斜，容易導致裝置側翻，增加了裝置使用時的危險性，且裝置側翻時會導致植物落地，增加了植物受損的風險，提高了成本，鑒于此，提供一種景觀花架以克服上述缺陷。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種景觀花架。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種景觀花架，包括底座，所述底座的頂端固定設有兩個固定座，兩個所述固定座之間轉動連接有轉動桿，所述轉動桿的側面固定設有支撐桿，所述支撐桿的側面固定設有若干支撐板，若干所述支撐板的頂端均設有若干花盆，所述支撐桿的側面鉸接有連接桿，所述底座的頂端固定設有滑軌，所述滑軌的內部滑動連接有滑塊，所述滑塊的頂端與連接桿的底端鉸接，所述滑塊的內部設有兩個限位塊，兩個所述限位塊的一側均固定設有擠壓彈簧，兩個所述擠壓彈簧之間固定設有安裝座，所述滑軌的側面開設有若干限位槽，兩個所述限位塊的側面分別與對應的兩個限位槽的內部相貼合，兩個所述限位塊的頂端均固定設有移動塊，兩個所述移動塊的頂端均固定設有壓板。

3、作為上述技術方案的進一步描述：所述滑塊的內部開設有放置槽，所述放置槽的內部分別與兩個限位塊的側面相貼合，所述安裝座的側面與放置槽的內部固定連接，限位塊便于對滑塊進行限位，使得滑塊無法左右移動。

4、作為上述技術方案的進一步描述：所述滑塊的頂端開設有移動槽，所述移動槽的內部與移動塊的側面相貼合，滑塊便于帶動連接桿移動。

5、作為上述技術方案的進一步描述：所述底座的頂端固定設有四個固定管，四個所述固定管的內部均開設有螺紋孔，固定管便于提高螺紋桿移動時的穩定性。

6、作為上述技術方案的進一步描述：四個所述螺紋孔的內部均螺紋連接有螺紋桿，四個所述螺紋桿的頂端均固定設有把手，把手便于轉動螺紋桿。

7、作為上述技術方案的進一步描述：四個所述螺紋桿的底端均設有破土錐，四個所述破土錐的頂端分別與四個螺紋桿的底端固定連接，破土錐便于固定螺旋葉片。

8、作為上述技術方案的進一步描述：四個所述破土錐的側面均設有螺旋葉片，四個所述螺旋葉片的內側分別與四個破土錐的側面固定連接，螺旋葉片轉動時減少了和泥土之間的摩擦力，從而便于降低破土錐鉆入地下時受到的阻力，當螺旋葉片停止轉動時增加了破土錐與泥土的接觸面積，同時便于提高破土錐上移時受到的阻力。

9、作為上述技術方案的進一步描述：所述底座的內部開設有四個通孔，四個所述破土錐分別貫穿四個通孔，底座便于對固定座進行固定。

10、本實用新型具有如下有益效果：

11、本實用新型設計的一種景觀花架，通過設計配合，當裝置放置在傾斜地面時，按壓兩個壓板，使得限位塊脫離限位槽，從而使得限位塊失去限位可左右移動，當限位塊左右移動時，會帶動連接桿左右移動，從而帶動支撐桿左右轉動，支撐桿轉動時會帶動支撐板與花盆進行轉動，從而使得支撐板的傾角可進行調節，當支撐板水平時，此時花盆水平，使得裝置不易側翻，從而降低了花盆與內部觀賞植物受損的風險，松開壓板，通過擠壓彈簧對限位塊進行擠壓，使得限位塊進入對應的限位槽中，從而使得限位塊被限位，從而使得滑塊、連接桿、支撐桿與支撐板被限位無法轉動，從而完成裝置傾角的調節，從而使得裝置便于調節支撐桿與支撐板的傾角，使得裝置放置在傾斜地面時支撐板與花盆也可以保持水平，從而降低了裝置側翻與植物落地摔傷的概率，提高了裝置使用時的安全性，便于節約成本；

12、本實用新型設計的一種景觀花架，通過設計配合，當底座放置在地面時，轉動把手，從而帶動螺紋桿轉動，從而帶動破土錐與螺旋葉片轉動，使得破土錐與螺旋葉片逐漸鉆入地下，當破土錐與螺旋葉片鉆入地下后，破土錐、螺旋葉片和泥土之間具有較大的阻力，從而使得破土錐與螺旋葉片不容易從泥土中滑出，從而使得底座放置時具有較高的穩定性，從而使得支撐桿、支撐板與花盆放置時不容易側翻，從而使得裝置便于進一步提高了裝置放置時的穩定性，從而進一步提高了裝置使用時的安全性。

技術特征：

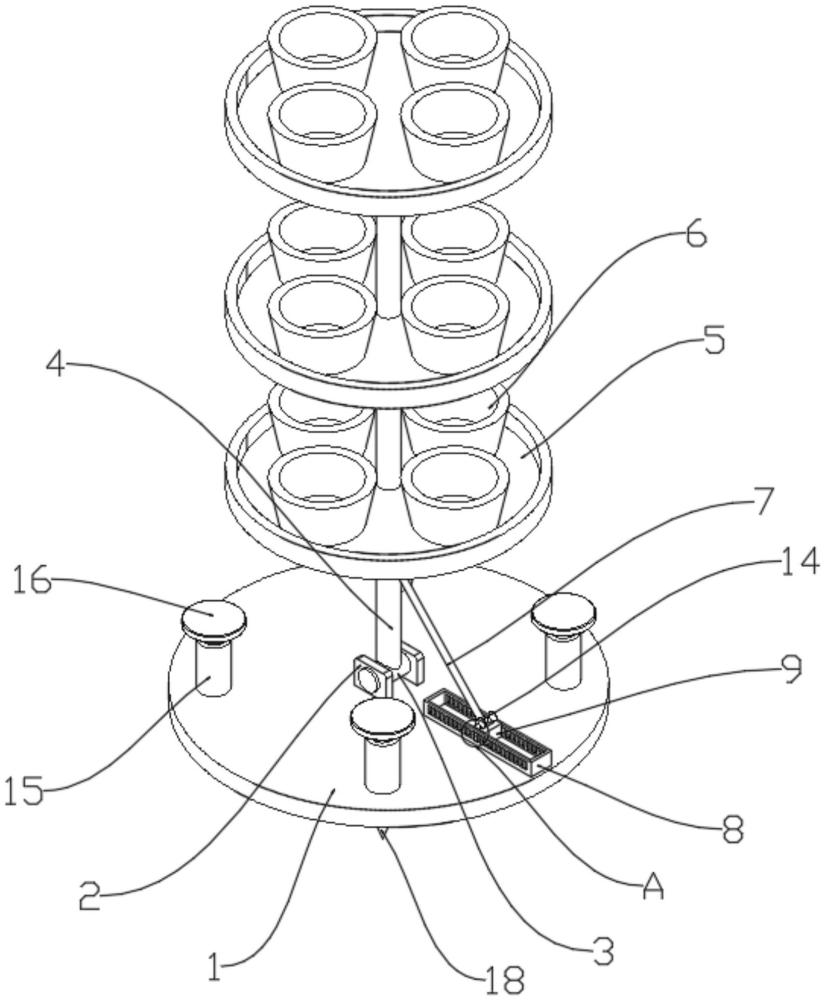

1.一種景觀花架，包括底座(1)，其特征在于：所述底座(1)的頂端固定設有兩個固定座(2)，兩個所述固定座(2)之間轉動連接有轉動桿(3)，所述轉動桿(3)的側面固定設有支撐桿(4)，所述支撐桿(4)的側面固定設有若干支撐板(5)，若干所述支撐板(5)的頂端均設有若干花盆(6)，所述支撐桿(4)的側面鉸接有連接桿(7)，所述底座(1)的頂端固定設有滑軌(8)，所述滑軌(8)的內部滑動連接有滑塊(9)，所述滑塊(9)的頂端與連接桿(7)的底端鉸接，所述滑塊(9)的內部設有兩個限位塊(10)，兩個所述限位塊(10)的一側均固定設有擠壓彈簧(11)，兩個所述擠壓彈簧(11)之間固定設有安裝座(12)，所述滑軌(8)的側面開設有若干限位槽，兩個所述限位塊(10)的側面分別與對應的兩個限位槽的內部相貼合，兩個所述限位塊(10)的頂端均固定設有移動塊(13)，兩個所述移動塊(13)的頂端均固定設有壓板(14)。

2.根據權利要求1所述的一種景觀花架，其特征在于：所述滑塊(9)的內部開設有放置槽，所述放置槽的內部分別與兩個限位塊(10)的側面相貼合，所述安裝座(12)的側面與放置槽的內部固定連接。

3.根據權利要求1所述的一種景觀花架，其特征在于：所述滑塊(9)的頂端開設有移動槽，所述移動槽的內部與移動塊(13)的側面相貼合。

4.根據權利要求1所述的一種景觀花架，其特征在于：所述底座(1)的頂端固定設有四個固定管(15)，四個所述固定管(15)的內部均開設有螺紋孔。

5.根據權利要求4所述的一種景觀花架，其特征在于：四個所述螺紋孔的內部均螺紋連接有螺紋桿(16)，四個所述螺紋桿(16)的頂端均固定設有把手(17)。

6.根據權利要求5所述的一種景觀花架，其特征在于：四個所述螺紋桿(16)的底端均設有破土錐(18)，四個所述破土錐(18)的頂端分別與四個螺紋桿(16)的底端固定連接。

7.根據權利要求6所述的一種景觀花架，其特征在于：四個所述破土錐(18)的側面均設有螺旋葉片(19)，四個所述螺旋葉片(19)的內側分別與四個破土錐(18)的側面固定連接。

8.根據權利要求7所述的一種景觀花架，其特征在于：所述底座(1)的內部開設有四個通孔，四個所述破土錐(18)分別貫穿四個通孔。

技術總結
本技術涉及景觀花架技術領域，尤其是指一種景觀花架，包括底座，底座的頂端固定設有兩個固定座，兩個固定座之間轉動連接有轉動桿，轉動桿的側面固定設有支撐桿，支撐桿的側面固定設有若干支撐板，若干支撐板的頂端均設有若干花盆，支撐桿的側面鉸接有連接桿，底座的頂端固定設有滑軌，滑軌的內部滑動連接有滑塊，滑塊的頂端與連接桿的底端鉸接，滑塊的內部設有兩個限位塊，本技術的有益效果是：裝置便于調節支撐桿與支撐板的傾角，使得裝置放置在傾斜地面時支撐板與花盆也可以保持水平，從而降低了裝置側翻與植物落地摔傷的概率，提高了裝置使用時的安全性，便于節約成本。

技術研發人員：黃振聰,李翠紅,鄭智星
受保護的技術使用者：黃振聰
技術研發日：20240710
技術公布日：2025/4/28
