本技術涉及防火設備，具體為一種防火門自動控制組件。

背景技術：

1、防火門是指在一定時間內能滿足耐火穩定性、完整性和隔熱性要求的門。它是設在防火分區間、疏散樓梯間、垂直豎井等具有一定耐火性的防火分隔物。

2、現有技術cn216406625u專利提出了一種自鎖式封閉式防火門，該專利提出了包括：門框，所述門框呈回字形結構；門扇組件，所述門扇組件包括與門框鉸接的常閉門和與門框鉸接的開啟門；所述常閉門上設置有安裝槽，所述安裝槽外側面設置有滑蓋，所述安裝槽內設置有氣壓卡緊組件，所述開啟門上設置有與氣壓卡緊組件對應的鎖槽；本實用新型通過常閉門上設置有安裝槽，開啟門安裝槽外側面設置有滑蓋，開啟門安裝槽內設置有氣壓卡緊組件，開啟門上設置有與氣壓卡緊組件對應的鎖槽的設置，方便氣壓卡緊組件的安裝更換維護；通過氣壓卡緊組件的設置，可實現無動力自動控制鎖緊的作用，避免人工控制，且具有免維護的優點。

3、現有防火門自動控制組件，在使用時不便于將其防火門進行隔斷，并對其防火門進行降溫處理，使其可以更好的阻止火勢蔓延變大，使其設備的實用性較低。

技術實現思路

1、(一)解決的技術問題

2、本實用新型的目的在于提供一種防火門自動控制組件，以解決上述背景技術中提出在使用時不便于將其防火門進行隔斷，并對其防火門進行降溫處理，使其可以更好的阻止火勢蔓延變大，使其設備的實用性較低的問題。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種防火門自動控制組件，包括主體機構和輔助連接機構，所述輔助連接機構位于主體機構的左右兩側，所述主體機構包括防火門主體、固定槽、滑動槽、電動推桿和推動桿，所述固定槽固定設置在防火門主體內側的中部，所述滑動槽固定設置在固定槽內側底部與兩側，所述電動推桿固定安裝在固定槽內側的中部，所述推動桿活動安裝在電動推桿的下端。

5、優選的，所述主體機構還包括第一阻隔板、第二阻隔板、固定頂板，所述第一阻隔板固定安裝在推動桿的下端，所述第二阻隔板活動安裝在第一阻隔板內側的下端，所述第一阻隔板與第二阻隔板滑動連接在滑動槽的內側，所述固定頂板固定安裝在防火門主體的上端。

6、優選的，所述主體機構還包括液體二氧化碳存儲盒、連接管道和熱感控制器，所述液體二氧化碳存儲盒固定安裝在固定頂板的內側，所述連接管道固定設置在液體二氧化碳存儲盒的下端，所述連接管道位于防火門主體的內側，所述熱感控制器固定安裝在電動推桿的上端。

7、優選的，所述輔助連接機構包括散熱孔、固定外環、連接塊、連接底板、連接槽、安裝塊、安裝底板、對接槽和固定螺孔，所述散熱孔均勻分布在防火門主體左右兩側的中部，所述固定外環固定設置在散熱孔的外側。

8、優選的，所述連接塊固定安裝在防火門主體下端的中部，所述連接底板活動安裝在防火門主體的下端。

9、優選的，所述連接槽固定設置在連接底板上端的中部，所述連接塊固定安裝在連接槽的內側，所述安裝塊均勻分布在連接底板下端的左右兩側。

10、優選的，所述安裝底板活動安裝在連接底板的下端，所述對接槽均勻分布在安裝底板上端的左右兩側，所述安裝塊固定安裝在對接槽的內側，所述固定螺孔均勻分布在對接槽左右兩側的中部。

11、與現有技術相比，本實用新型的有益效果是：

12、1、該防火門自動控制組件，通過主體機構的使用，使其在使用的時候通過固定槽內側底部與兩側開設的滑動槽用于第一阻隔板與第二阻隔板在其內部進行上下滑動使用，通過電動推桿的運行使其推動桿上下移動，通過第一阻隔板與第二阻隔板在其滑動槽內側滑動，通過將第二阻隔板滑動放置在滑動槽的底部推動桿再慢慢上升將第一阻隔板拉起來，完成隔板的放置，通過固定頂板內側液體二氧化碳存儲盒將其二氧化碳進行儲存，液體二氧化碳存儲盒常溫放置時為固態，遇明火和高溫時液體二氧化碳存儲盒溶化流動，通過液體二氧化碳存儲盒與連接管道的使用，使其防火門主體內部充滿液態二氧化碳，防火門主體在遭遇到明火時，液態的二氧化碳可以使其空氣中的含氧量減少，使其火勢越來越小，通過熱感控制器感應溫度的變化，溫度過高時電動推桿運行進行阻隔使用，使其設備在使用時更加便利；

13、2、該防火門自動控制組件，通過輔助連接機構的使用，使其在使用的時候通過散熱孔對其防火門主體內側進行散熱使用，通過固定外環對其散熱孔進行固定，避免其發生形變，通過將連接塊插入連接底板上端中部開設的連接槽內將其連接固定住，通過將安裝塊插入安裝底板上端開設的對接槽中，將其防火門主體進行加固安裝固定，通過將固定螺絲螺紋連接在固定螺孔中對其設備主體進行固定安裝，使其在安裝連接時更加方便穩定。

技術特征：

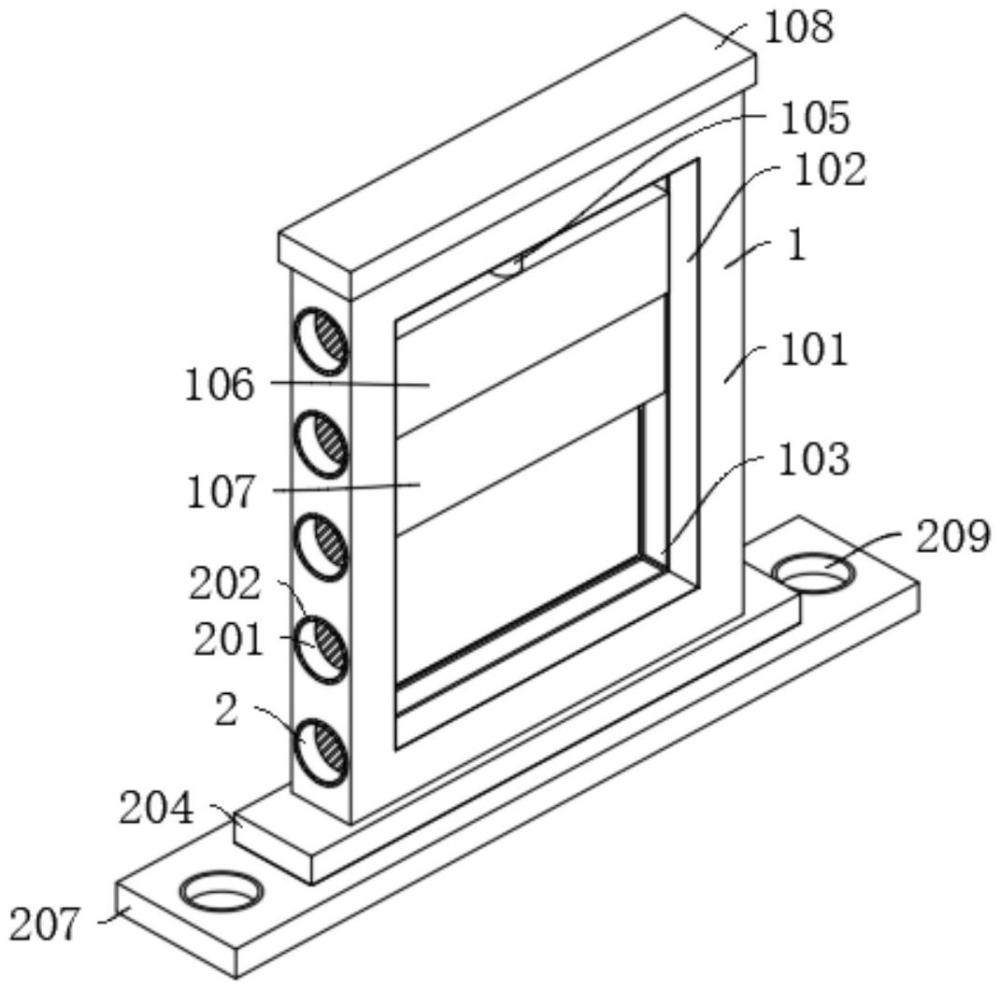

1.一種防火門自動控制組件，包括主體機構(1)和輔助連接機構(2)，其特征在于：所述輔助連接機構(2)位于主體機構(1)的左右兩側，所述主體機構(1)包括防火門主體(101)、固定槽(102)、滑動槽(103)、電動推桿(104)和推動桿(105)，所述固定槽(102)固定設置在防火門主體(101)內側的中部，所述滑動槽(103)固定設置在固定槽(102)內側底部與兩側，所述電動推桿(104)固定安裝在固定槽(102)內側的中部，所述推動桿(105)活動安裝在電動推桿(104)的下端。

2.根據權利要求1所述的一種防火門自動控制組件，其特征在于：所述主體機構(1)還包括第一阻隔板(106)、第二阻隔板(107)、固定頂板(108)，所述第一阻隔板(106)固定安裝在推動桿(105)的下端，所述第二阻隔板(107)活動安裝在第一阻隔板(106)內側的下端，所述第一阻隔板(106)與第二阻隔板(107)滑動連接在滑動槽(103)的內側，所述固定頂板(108)固定安裝在防火門主體(101)的上端。

3.根據權利要求2所述的一種防火門自動控制組件，其特征在于：所述主體機構(1)還包括液體二氧化碳存儲盒(109)、連接管道(110)和熱感控制器(111)，所述液體二氧化碳存儲盒(109)固定安裝在固定頂板(108)的內側，所述連接管道(110)固定設置在液體二氧化碳存儲盒(109)的下端，所述連接管道(110)位于防火門主體(101)的內側，所述熱感控制器(111)固定安裝在電動推桿(104)的上端。

4.根據權利要求3所述的一種防火門自動控制組件，其特征在于：所述輔助連接機構(2)包括散熱孔(201)、固定外環(202)、連接塊(203)、連接底板(204)、連接槽(205)、安裝塊(206)、安裝底板(207)、對接槽(208)和固定螺孔(209)，所述散熱孔(201)均勻分布在防火門主體(101)左右兩側的中部，所述固定外環(202)固定設置在散熱孔(201)的外側。

5.根據權利要求4所述的一種防火門自動控制組件，其特征在于：所述連接塊(203)固定安裝在防火門主體(101)下端的中部，所述連接底板(204)活動安裝在防火門主體(101)的下端。

6.根據權利要求5所述的一種防火門自動控制組件，其特征在于：所述連接槽(205)固定設置在連接底板(204)上端的中部，所述連接塊(203)固定安裝在連接槽(205)的內側，所述安裝塊(206)均勻分布在連接底板(204)下端的左右兩側。

7.根據權利要求6所述的一種防火門自動控制組件，其特征在于：所述安裝底板(207)活動安裝在連接底板(204)的下端，所述對接槽(208)均勻分布在安裝底板(207)上端的左右兩側，所述安裝塊(206)固定安裝在對接槽(208)的內側，所述固定螺孔(209)均勻分布在對接槽(208)左右兩側的中部。

技術總結
本技術涉及防火設備技術領域，且公開了一種防火門自動控制組件，包括主體機構和輔助連接機構。該防火門自動控制組件，通過主體機構的使用，通過電動推桿的運行使其推動桿上下移動，通過將第二阻隔板滑動放置在滑動槽的底部推動桿再慢慢上升將第一阻隔板拉起來，完成隔板的放置，通過固定頂板內側液體二氧化碳存儲盒將其二氧化碳進行儲存，液體二氧化碳存儲盒常溫放置時為固態，遇明火和高溫時液體二氧化碳存儲盒溶化流動，通過液體二氧化碳存儲盒與連接管道的使用，使其防火門主體內部充滿液態二氧化碳，防火門主體在遭遇到明火時，液態的二氧化碳可以使其空氣中的含氧量減少，使其火勢越來越小，使其設備在使用時更加便利。

技術研發人員：顧沈健
受保護的技術使用者：蘇州易升電梯部件有限公司
技術研發日：20240712
技術公布日：2025/4/28
