本技術涉及電動餐桌，尤其涉及一種配置有無線充電的電動餐桌。

背景技術：

1、隨著人們生活水平的提高，外出就餐、娛樂成為人們休閑生活的一部分，桌子作為餐飲、娛樂行業中廣泛使用的家具，其衛生、潔凈使用，能夠極大的避免公共衛生事件的發生。

2、電動餐桌一般為桌面可進行轉動的餐桌，現有技術中的電動餐桌一般不具備給移動通訊設備(手機)進行充電的功能，一般頂多是餐桌的底座上具有一個插座，移動通訊設備充電時仍需要利用充電器進行充電，使用便捷性低，充電時移動通訊設備需要使用者拿著或者擺在桌面上，影響就餐，同時就餐過程中產生的污漬等可能會濺到移動通訊設備上，造成損壞。因此，本實用新型提出一種配置有無線充電的電動餐桌，以解決現有技術中的不足之處。

技術實現思路

1、針對上述問題，本實用新型的目的在于提供一種配置有無線充電的電動餐桌，通過在支撐桌面外壁下方設置圓環板，在圓環板頂部設置無線充電模塊然后在支撐桌面外側壁上方設置接物環槽體，通過設置接物環槽體外徑與圓環板外徑適配、設置旋轉桌面直徑小于接物環槽體外徑且大于接物環槽體內徑，可實現利用無線充電模塊給移動通訊設備進行充電，充電過程中移動通訊設備不需要手持也不需要放在桌面上。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種配置有無線充電的電動餐桌，包括餐桌底座、支撐臺、支撐桌面、旋轉桌面和無線充電模塊，所述餐桌底座頂部中間處設有支撐臺，所述支撐臺上方設有支撐桌面，所述支撐桌面頂部中間處轉動設有轉軸，所述支撐桌面上方設有旋轉桌面，所述旋轉桌面底部與轉軸連接，所述支撐臺內部設有旋轉電機，所述旋轉電機驅動轉軸轉動，所述支撐桌面外壁下方設有圓環板，所述圓環板頂部設有無線充電模塊，所述無線充電模塊呈環形陣列設有多組，所述支撐桌面外側壁上方設有接物環槽體，所述接物環槽體外徑與圓環板外徑適配，所述旋轉桌面直徑小于接物環槽體外徑且大于接物環槽體內徑。

4、進一步改進在于：所述支撐臺外壁上設有控制器，所述控制器與旋轉電機電性連接，且所述控制器與多組所述無線充電模塊電性連接。

5、進一步改進在于：所述接物環槽體包括第一半環槽體和第二半環槽體，所述第一半環槽體和第二半環槽體對稱設置，所述支撐桌面外側壁上方設有磁吸環，所述第一半環槽體和第二半環槽體內側壁上均設有磁片，所述第一半環槽體和第二半環槽體通過磁片與磁吸環磁吸固定。

6、進一步改進在于：所述第一半環槽體和第二半環槽體頂部設有蓋板，所述蓋板兩端底部設有插桿，所述第一半環槽體和第二半環槽體兩端頂部設有與插桿適配的插槽。

7、進一步改進在于：所述磁吸環下方的支撐桌面外側壁上設有卡條，所述卡條設有多組，所述第一半環槽體和第二半環槽體底部設有與卡條適配的卡槽。

8、進一步改進在于：所述圓環板頂部外緣處設有圓環擋板，多組所述無線充電模塊兩側均設有限位擋條，所述限位擋條一端與圓環擋板內側連接。

9、本實用新型的有益效果為：本實用新型通過在支撐桌面外壁下方設置圓環板，在圓環板頂部設置無線充電模塊然后在支撐桌面外側壁上方設置接物環槽體，通過設置接物環槽體外徑與圓環板外徑適配、設置旋轉桌面直徑小于接物環槽體外徑且大于接物環槽體內徑，可實現利用無線充電模塊給移動通訊設備進行充電，充電過程中移動通訊設備不需要手持也不需要放在桌面上，不影響糾纏進行，設置的接物環槽體可對從旋轉桌面上滴落的液體或食物進行承接，避免滴落的液體或食物滴落到就餐者身上以及移動通訊設備上，使得本實用新型電動餐桌使用潔凈性和便捷性大大提升。

技術特征：

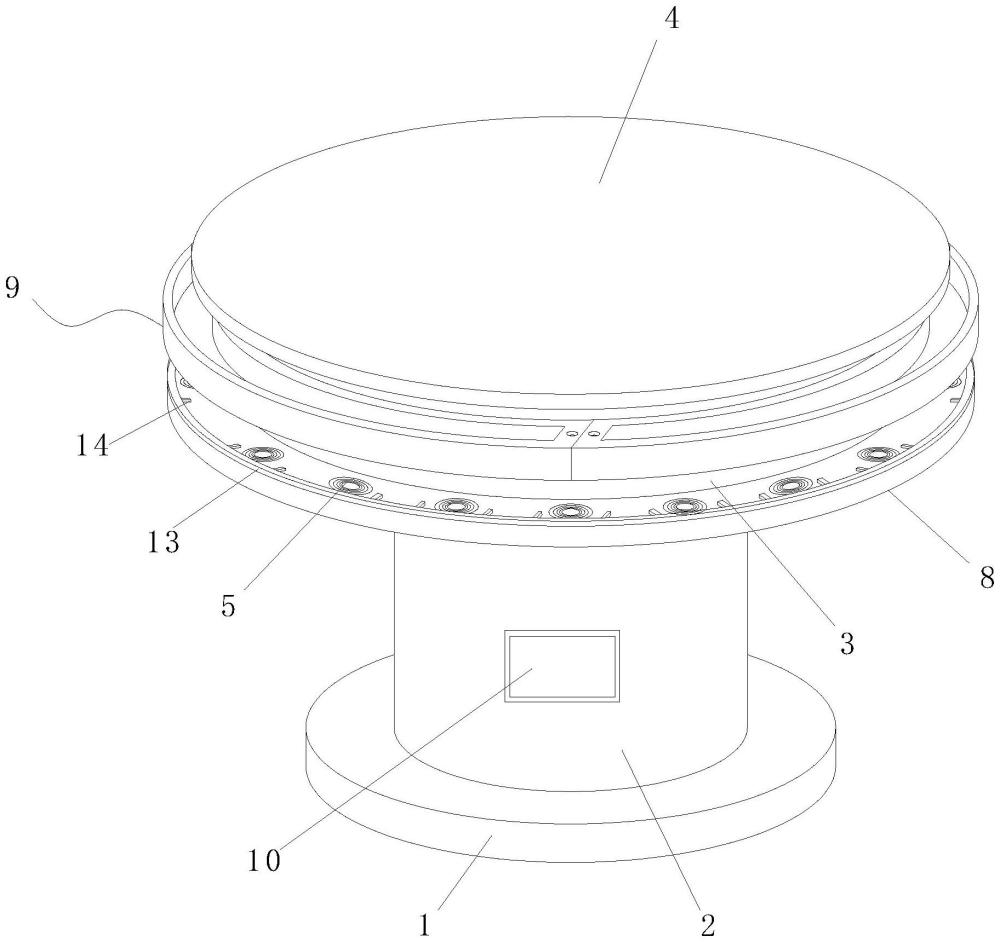

1.一種配置有無線充電的電動餐桌，其特征在于：包括餐桌底座(1)、支撐臺(2)、支撐桌面(3)、旋轉桌面(4)和無線充電模塊(5)，所述餐桌底座(1)頂部中間處設有支撐臺(2)，所述支撐臺(2)上方設有支撐桌面(3)，所述支撐桌面(3)頂部中間處轉動設有轉軸(6)，所述支撐桌面(3)上方設有旋轉桌面(4)，所述旋轉桌面(4)底部與轉軸(6)連接，所述支撐臺(2)內部設有旋轉電機(7)，所述旋轉電機(7)驅動轉軸(6)轉動，所述支撐桌面(3)外壁下方設有圓環板(8)，所述圓環板(8)頂部設有無線充電模塊(5)，所述無線充電模塊(5)呈環形陣列設有多組，所述支撐桌面(3)外側壁上方設有接物環槽體(9)，所述接物環槽體(9)外徑與圓環板(8)外徑適配，所述旋轉桌面(4)直徑小于接物環槽體(9)外徑且大于接物環槽體(9)內徑。

2.根據權利要求1所述的一種配置有無線充電的電動餐桌，其特征在于：所述支撐臺(2)外壁上設有控制器(10)，所述控制器(10)與旋轉電機(7)電性連接，且所述控制器(10)與多組所述無線充電模塊(5)電性連接。

3.根據權利要求1所述的一種配置有無線充電的電動餐桌，其特征在于：所述接物環槽體(9)包括第一半環槽體(901)和第二半環槽體(902)，所述第一半環槽體(901)和第二半環槽體(902)對稱設置，所述支撐桌面(3)外側壁上方設有磁吸環(903)，所述第一半環槽體(901)和第二半環槽體(902)內側壁上均設有磁片(904)，所述第一半環槽體(901)和第二半環槽體(902)通過磁片(904)與磁吸環(903)磁吸固定。

4.根據權利要求3所述的一種配置有無線充電的電動餐桌，其特征在于：所述第一半環槽體(901)和第二半環槽體(902)頂部設有蓋板(905)，所述蓋板(905)兩端底部設有插桿(906)，所述第一半環槽體(901)和第二半環槽體(902)兩端頂部設有與插桿(906)適配的插槽(907)。

5.根據權利要求4所述的一種配置有無線充電的電動餐桌，其特征在于：所述磁吸環(903)下方的支撐桌面(3)外側壁上設有卡條(11)，所述卡條(11)設有多組，所述第一半環槽體(901)和第二半環槽體(902)底部設有與卡條(11)適配的卡槽(12)。

6.根據權利要求1所述的一種配置有無線充電的電動餐桌，其特征在于：所述圓環板(8)頂部外緣處設有圓環擋板(13)，多組所述無線充電模塊(5)兩側均設有限位擋條(14)，所述限位擋條(14)一端與圓環擋板(13)內側連接。

技術總結
本技術公開了一種配置有無線充電的電動餐桌，涉及電動餐桌技術領域，包括餐桌底座、支撐臺、支撐桌面、旋轉桌面和無線充電模塊，支撐桌面外壁下方設有圓環板，圓環板頂部設有無線充電模塊，支撐桌面外側壁上方設有接物環槽體，接物環槽體外徑與圓環板外徑適配，旋轉桌面直徑小于接物環槽體外徑且大于接物環槽體內徑；本技術通過在支撐桌面外壁下方設置圓環板，在圓環板頂部設置無線充電模塊然后在支撐桌面外側壁上方設置接物環槽體，通過設置接物環槽體外徑與圓環板外徑適配、設置旋轉桌面直徑小于接物環槽體外徑且大于接物環槽體內徑，可實現利用無線充電模塊給移動通訊設備進行充電，移動通訊設備不需要手持也不需要放在桌面上。

技術研發人員：彭方成,尹家雨,李加興
受保護的技術使用者：鄂州市金來福家俱有限公司
技術研發日：20240711
技術公布日：2025/4/28
