本技術涉及門體，尤其涉及一種角碼、門框及門體。

背景技術：

1、現有的門框一般通過角碼將相鄰兩根門框條連接在一起，角碼的插接部的整個面均與門框條的插接孔的孔壁抵接，致使角碼與門框條之間需要較大的推力才能實現插接，不利于高效裝配。

2、因此，亟需一種角碼以解決上述問題。

技術實現思路

1、本實用新型旨在至少在一定程度上解決現有相關技術中存在的問題之一，為此，本實用新型提出一種角碼，通過設置在設置第一卡接凸條和第二卡接凸條，以使得第二卡接凸條、第一卡接凸條先后與插孔的內壁卡接，相較于現有技術中第一插接部或第二插接部采用整個面與插孔抵接進而完成插接的方式，減小了接觸面積，插接時更為省力，且具有較好的卡接強度。

2、上述的目的是通過以下技術方案來實現的：

3、一種角碼，包括角碼本體、第一插接部和第二插接部，所述第一插接部設置在所述角碼本體的一端，所述第二插接部設置在所述角碼本體的另一端，所述第一插接部與所述第二插接部均包括：

4、插接部本體，與所述角碼本體連接，所述插接部本體的外側包括相鄰設置的第一插接側面和第二插接側面；

5、第一卡接凸條和第二卡接凸條，均沿插接方向延伸設置在所述插接部本體的第一插接側面上，所述第一卡接凸條和所述第二卡接凸條沿所述插接方向依次間隔設置形成第一凹槽，所述第一卡接凸條遠離所述角碼本體的端面以及所述第二卡接凸條的遠離所述角碼本體的端面均為斜面，所述斜面沿所述插接方向朝靠近所述插接部本體的方向傾斜設置。

6、可選地，所述第一卡接凸條設置有至少兩個，相鄰兩個所述第一卡接凸條間隔設置，相鄰兩個所述第一卡接凸條之間形成第二凹槽；和/或

7、所述第二卡接凸條設置有至少兩個，相鄰兩個所述第二卡接凸條間隔設置，相鄰兩個所述第二卡接凸條之間形成第三凹槽。

8、可選地，所述插接部本體上還設置有第一型槽，所述第一型槽設置在所述插接部本體的第二插接側面上。

9、可選地，所述插接部本體包括相互連接的第一插接翻邊和第二插接翻邊，所述第一插接翻邊和所述第二插接翻邊之間垂直設置。

10、可選地，所述第一插接部和所述第二插接部之間垂直設置。

11、本實用新型另一方面提供一種門框，包括門框結構以及上述的角碼，所述門框結構包括至少三根門框條，相鄰兩根所述門框條之間通過所述角碼連接，所述門框條的第一端和第二端均設置有插孔，所述門框條的第一端的所述插孔與所述第一插接部插接，所述門框條的第二端的所述插孔與所述第二插接部插接，所述門框條的第一端與所述門框條的第二端相對設置。

12、可選地，所述插孔包括相連設置的第一插接孔和第二插接孔，所述第一插接孔與所述第二插接孔之間垂直設置。

13、可選地，所述門框條的一側壁上設置有第二型槽，所述第二型槽朝所述插孔內凹設。

14、本實用新型再一方面提供一種門體，包括上述的門框。

15、可選地，還包括門面和密封圈，所述門面安裝在所述門框的前部，所述密封圈設置在所述門框的后端面上。

16、與現有技術相比，本實用新型至少包括以下有益效果：

17、本實用新型提供的角碼，通過設置在設置第一卡接凸條和第二卡接凸條，以使得第二卡接凸條、第一卡接凸條先后與插孔的內壁卡接，相較于現有技術中第一插接部或第二插接部采用整個面與插孔抵接進而完成插接的方式，減小了接觸面積，插接時更為省力，且具有較好的卡接強度。

技術特征：

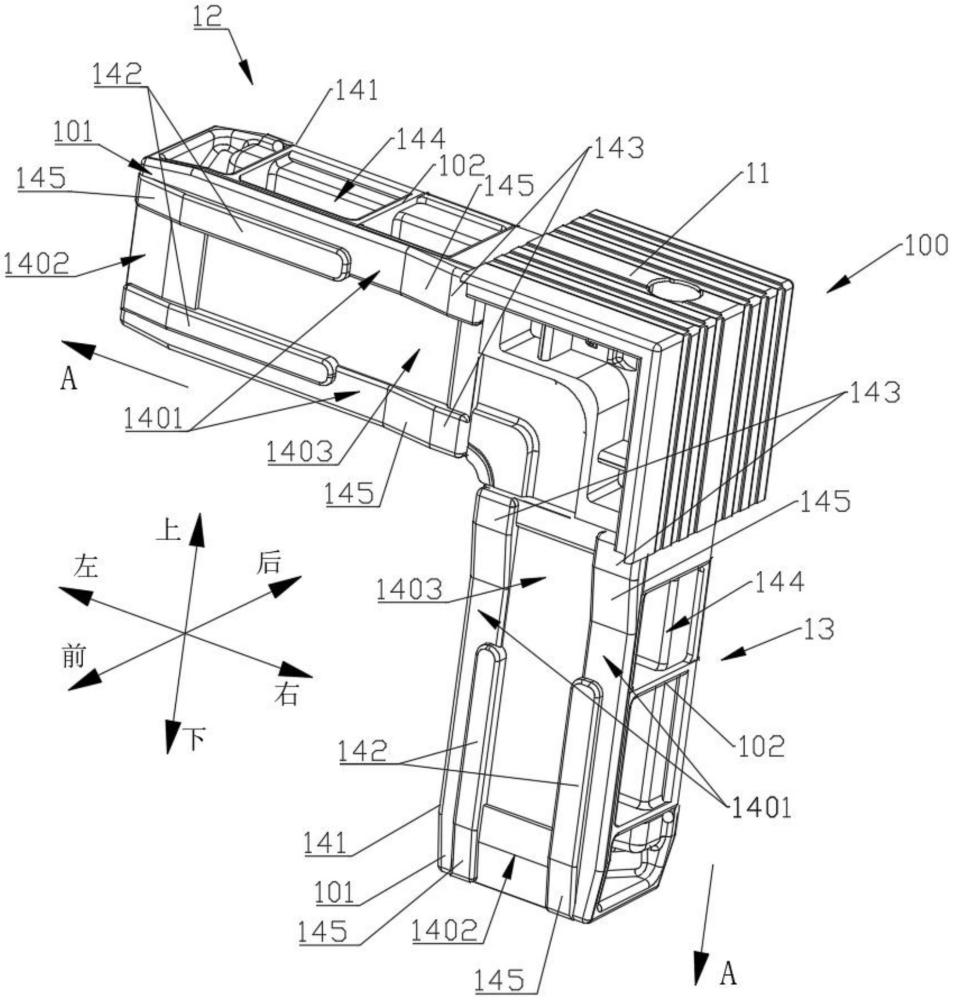

1.一種角碼，其特征在于，包括角碼本體(11)、第一插接部(12)和第二插接部(13)，所述第一插接部(12)設置在所述角碼本體(11)的一端，所述第二插接部(13)設置在所述角碼本體(11)的另一端，所述第一插接部(12)與所述第二插接部(13)均包括：

2.根據權利要求1所述的角碼，其特征在于，所述第一卡接凸條(143)設置有至少兩個，相鄰兩個所述第一卡接凸條(143)間隔設置，相鄰兩個所述第一卡接凸條(143)之間形成第二凹槽(1403)；和/或

3.根據權利要求1所述的角碼，其特征在于，所述插接部本體(141)上還設置有第一型槽(144)，所述第一型槽(144)設置在所述插接部本體(141)的第二插接側面(102)上。

4.根據權利要求1所述的角碼，其特征在于，所述插接部本體(141)包括相互連接的第一插接翻邊(1411)和第二插接翻邊(1412)，所述第一插接翻邊(1411)和所述第二插接翻邊(1412)之間垂直設置。

5.根據權利要求1-4任一項所述的角碼，其特征在于，所述第一插接部(12)和所述第二插接部(13)之間垂直設置。

6.一種門框，其特征在于，包括門框結構(2)以及權利要求1-5任一項所述的角碼(100)，所述門框結構(2)包括至少三根門框條(21)，相鄰兩根所述門框條(21)之間通過所述角碼(100)連接，所述門框條(21)的第一端和第二端均設置有插孔(200)，所述門框條(21)的第一端的所述插孔(200)與所述第一插接部(12)插接，所述門框條(21)的第二端的所述插孔(200)與所述第二插接部(13)插接，所述門框條(21)的第一端與所述門框條(21)的第二端相對設置。

7.根據權利要求6所述的門框，其特征在于，所述插孔(200)包括相連設置的第一插接孔(201)和第二插接孔(202)，所述第一插接孔(201)與所述第二插接孔(202)之間垂直設置。

8.根據權利要求6所述的門框，其特征在于，所述門框條(21)的一側壁上設置有第二型槽(211)，所述第二型槽(211)朝所述插孔(200)內凹設。

9.一種門體，其特征在于，包括權利要求6-8任一項所述的門框。

10.根據權利要求9所述的門體，其特征在于，還包括門面(3)和密封圈(4)，所述門面(3)安裝在所述門框的前部，所述密封圈(4)設置在所述門框的后端面上。

技術總結
本技術公開了一種角碼、門框及門體。所述角碼包括角碼本體、第一插接部和第二插接部，所述第一插接部設置在所述角碼本體的一端，所述第二插接部設置在所述角碼本體的另一端，所述第一插接部與所述第二插接部均包括插接部本體，與所述角碼本體連接，所述插接部本體的外側包括相鄰設置的第一插接側面和第二插接側面；第一卡接凸條和第二卡接凸條，均沿插接方向延伸設置在所述插接部本體的第一插接側面上，所述第一卡接凸條和所述第二卡接凸條沿所述插接方向依次間隔設置形成第一凹槽，所述第一卡接凸條遠離所述角碼本體的端面以及所述第二卡接凸條的遠離所述角碼本體的端面均為斜面，所述斜面沿所述插接方向朝靠近所述插接部本體的方向傾斜設置。

技術研發人員：楊勇
受保護的技術使用者：珠海安德寶科技有限公司
技術研發日：20240712
技術公布日：2025/4/28
